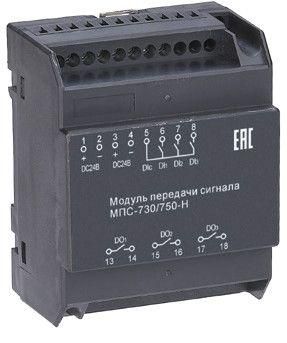

Модуль передачи сигнала для блока управления Н ВА-730/750 | 27297DEK DEKraft APC

Модуль передачи сигнала для блока управления Н ВА-730/750 от DEKraft (арт. 27297dek) предназначен для передачи сигналов от блока управления Н к внешним устройствам - например, для аварийной сигнализации, индикации неисправностей или организации связи по протоколу. Этот модуль работает исключительно совместно с блоками управления Н и не поддерживает другие модели.

Назначение и область применения

Модуль передачи сигнала для блока управления Н ВА-730/750 обеспечивает передачу дискретных сигналов от контроллера к внешним устройствам: световым индикаторам, звуковым оповещателям, реле или системам сбора данных. Он применяется в автоматизированных системах, где требуется четкая фиксация состояния оборудования - например, на станках, конвейерах, насосных станциях или в системах вентиляции. Модуль не является источником питания - он лишь передает информацию о состоянии входов/выходов блока управления Н.

Технические характеристики

• Тип изделия: Модуль управления
• Тип подключения: Винтовые клеммы - надежное механическое соединение для проводов до 2,5 мм2
• Гарантийный срок: 60 месяцев (5 лет)
• Совместимость: Только с блоками управления Н (серии DEKraft)
• Функционал: Передача сигналов для аварийной сигнализации и диагностики неисправностей

Совместимость и монтаж

Модуль передачи сигнала для блока управления Н ВА-730/750 устанавливается только на шину DIN вместе с соответствующим блоком управления Н. Подключение осуществляется через винтовые клеммы - необходимо зачистить изоляцию провода на 8–10 мм и плотно затянуть винты. Не допускается использование кабелей с жилами больше 2,5 мм2 или многожильных проводов без наконечников. Убедитесь, что блок управления Н установлен и запущен - модуль не будет работать без него.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для промышленного электрооборудования. Гарантийный срок 60 месяцев подтверждает соответствие нормам долговременной надежности. Сертификация по международным стандартам (IEC, EN) указана в документации производителя - рекомендуется проверить комплектацию при получении.

Преимущества

• Устойчивое винтовое подключение - минимизирует риск ослабления контакта при вибрации
• Высокая надежность: гарантия 5 лет свидетельствует о качественных материалах и сборке
• Простой монтаж - не требует специальных инструментов, подходит для сервисного обслуживания
• Четко ограниченная совместимость снижает риск некорректной замены

Ограничения применения

• Не работает самостоятельно - обязателен блок управления Н (только серия DEKraft)
• Не предназначена для передачи аналоговых сигналов - только дискретные (ON/OFF)
• Не поддерживает сетевые протоколы (Modbus, Profibus и т.п.) - передает сигналы внутри системы управления
• Запрещено использовать вне температурного диапазона, указанного в паспорте блока управления Н

Примеры использования

• Подключение зуммера к модулю для оповещения об перегреве двигателя
• Передача сигнала “неисправность” на пульт оператора через лампу индикации
• Связь с реле для отключения цепи при аварийном режиме работы станка
• Логирование событий через PLC, получающий импульсы от модуля

Практические советы

• Проверьте номер версии блока управления Н - модуль 27297dek совместим только с конкретными исполнениями, уточните в руководстве пользователя
• При установке используйте наконечники на многожильные провода - это предотвратит обрыв контакта
• Не подключайте нагрузку выше 24 В постоянного тока - модуль не рассчитан на управление мощностью
• Рекомендуется регулярно проверять затяжку винтов при первых 2–3 месяцах эксплуатации - особенно в условиях вибрации
• Храните запасной модуль - при отказе блока управления Н замена модуля не решит проблему
