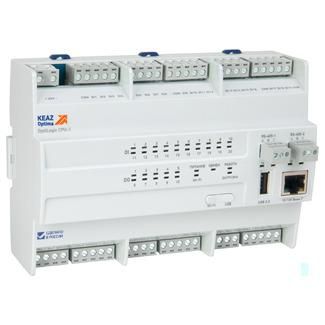

Модуль процессорный OptiLogic L-CPU-1-L КЭАЗ 293074

Модуль процессорный L-CPU-1-L от КЭАЗ Optima - это компактный программируемый логический контроллер (ПЛК) для построения автономных и распределённых систем управления. Благодаря высокой производительности, широкому набору интерфейсов и поддержке горячей замены модулей, L-CPU-1-L применяется там, где важны надёжность, масштабируемость и работа в суровых условиях.

Назначение и область применения

Модуль процессорный L-CPU-1-L предназначен для реализации автоматизации объектов средней сложности: технологических линий, насосных станций, систем вентиляции, конвейеров, управляющих устройств на производстве. Он работает как центральное звено в системах с большим количеством датчиков и исполнительных механизмов. Подходит для задач, требующих точного временного контроля, сбора аналоговых показаний и удалённого доступа.

Технические характеристики

• Тип: Процессорный модуль (центральный блок ПЛК)
• ЦПУ: ARM Cortex-A5, 536 МГц
• ОЗУ: 256 Мб
• Память программ и данных: 256 Мб
• Цифровые входы: 20 (гальваническая изоляция, режимы: вход, триггер, счетчик)
• Цифровые выходы: 10 (8 транзисторных + 2 релейных)
• Аналоговые входы: 4 (универсальные, поддерживают напряжение и ток)
• Аналоговые выходы: 2
• Шина расширения: Единый разъём, поддержка до 64 модулей, скорость 1 Мбит/с
• Интерфейсы связи: 2×RS-485, Ethernet, Wi-Fi, USB Host
• Хранилище: Слот для microSD-карты
• Часы реального времени: Есть (энергонезависимые RTC)
• Сторожевой таймер: Аппаратный watchdog
• Температурный диапазон: -40 C … +55 C
• ОС: Linux (встроенная, не продается отдельно)

Совместимость и монтаж

Модуль процессорный L-CPU-1-L подключает модули расширения через единую шинную платформу - все устройства должны быть совместимы с серией OptiLogic L. Для установки требуется DIN-рейка 35 мм. Шина обеспечивает питание и обмен данными со всеми подключенными модулями. Горячая замена позволяет менять модули ввода-вывода без выключения питания основного контроллера - это снижает простои при обслуживании. Убедитесь, что суммарная мощность всех подключаемых модулей не превышает допустимую нагрузку на шину.

Безопасность и стандарты

L-CPU-1-L соответствует требованиям промышленной электроники по уровню защиты от внешних воздействий. Работоспособность при экстремальных температурах (-40…+55 C) делает его подходящим для использования вне помещений или в неотапливаемых цехах. Применение энергонезависимых часов и сторожевого таймера повышает отказоустойчивость системы - контроллер самостоятельно восстанавливается после сбоев питания или программных зависаний.

Преимущества

• Высокая производительность процессора и достаточный объём памяти позволяют запускать сложные алгоритмы управления и хранить большие массивы данных.
• Поддержка до 64 модулей расширения даёт возможность легко масштабировать систему без замены центрального блока.
• Гальваническая изоляция цифровых входов защищает контроллер от помех и перепадов потенциала в сети датчиков.
• Наличие Ethernet, Wi-Fi и RS-485 позволяет организовать связь с HMI, SCADA и облачными сервисами без дополнительных адаптеров.
• Работа под Linux открывает возможности для кастомизации, внедрения стороннего ПО и интеграции с современными протоколами.

Ограничения применения

• Не поддерживается специализированная среда выполнения - пользователь обязан сам настраивать ОС Linux, писать или использовать готовые программы на C/C++, Python и т.д.
• Отсутствие встроенной прошивки типа IEC 61131-3 требует наличия квалифицированного разработчика ПО.
• Релейные выходы имеют ограниченную коммутационную долговечность - не рекомендуются для частых включений (например, более 10 раз в минуту).
• Wi-Fi модуль не сертифицирован для взрывоопасных зон - применение в таких условиях запрещено.

Примеры использования

• Автоматизация мини-завода по фасовке продуктов - управление конвейером, весами, клапанами и терморегистраторами.
• Система контроля микроклимата в теплице: сбор данных с датчиков температуры, влажности, CO₂ и управление вентиляцией, поливом.
• Распределённая система управления насосными станциями - несколько L-CPU-1-L связаны по RS-485 и Ethernet в единую сеть.
• Станок с ЧПУ: управление двигателями, считывание энкодеров, регистрация аварийных ситуаций через цифровые входы.

Практические советы

• При использовании аналоговых входов учитывайте тип сигнала (0–10 В / 4–20 мА) - модуль универсальный, но требует правильной настройки в ПО.
• Для подключения большого числа модулей расширения проверьте суммарный ток потребления - он не должен превышать предел шины питания.
• microSD-карта должна быть класса A1/A2 и иметь минимальный объём 8 Гб - для записи журналов событий и образов программ.
• Порт Ethernet можно использовать как для связи с HMI, так и для удалённого доступа - настройте брандмауэр и SSH-доступ заранее.
• Если планируете работу при температурах ниже -20 C, убедитесь, что все подключенные элементы (реле, контакторы) также рассчитаны на этот диапазон.
• L-CPU-1-L не имеет встроенного экрана - всегда используйте внешний интерфейс (HMI, PC) для диагностики и настройки.
