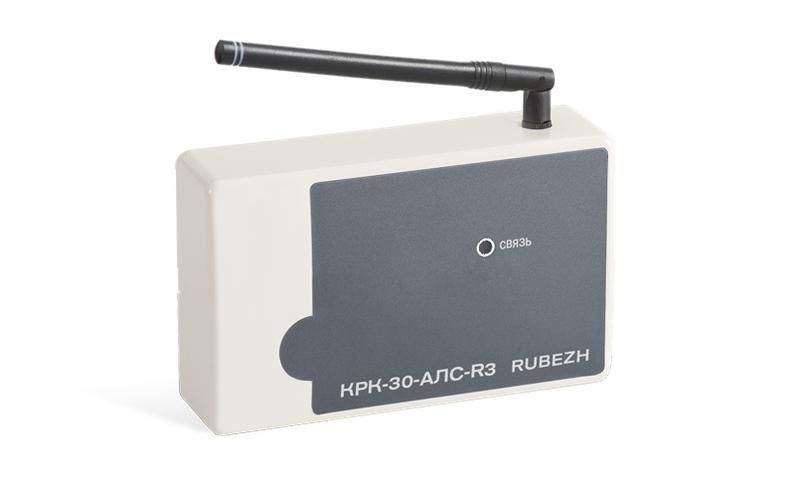

Модуль радиоканальный КРК-30-АЛС-R3 Рубеж Rbz-337591

Модуль радиоканальный КРК-30-АЛС-R3 от бренда Рубеж предназначен для беспроводной передачи сигналов между устройствами автоматизации в условиях, где прокладка кабеля затруднена или экономически невыгодна. Артикул rbz-337591 соответствует серийному решению КРК-30-АЛС-R3, ориентированному на промышленную среду.

Назначение и область применения

Модуль КРК-30-АЛС-R3 используется для удалённого управления и сбора данных в системах автоматизации. Он обеспечивает связь между контроллерами, датчиками и исполнительными механизмами через радиоканал без проводов. Применяется в цепях контроля технологических процессов, где требуется избежать прокладки кабельных трасс - например, на конвейерах, в зонах с высокой вибрацией, на открытых площадках или в труднодоступных местах.

Технические характеристики

• Тип модуля: радиоканальный, двухсторонний (приём/передача)
• Частотный диапазон: 868 МГц (лицензированный диапазон в РФ)
• Мощность передатчика: до 10 мВт (соответствует требованиям регуляторов)
• Дальность действия: до 300 метров в открытом пространстве
• Интерфейс связи: RS-485 (двухпроводная шина)
• Питание: 12–30 В постоянного тока
• Степень защиты: IP65 - устойчив к пыли и струям воды
• Рабочая температура: от –25C до +60C

Совместимость и монтаж

Модуль КРК-30-АЛС-R3 совместим с любыми устройствами, поддерживающими протокол RS-485. Для работы необходим парный модуль на другом конце канала - аналогичный или совместимый по протоколу. Подключение осуществляется через клеммы питания и сигнальные контакты A/B RS-485. Установка возможна на DIN-рейку 35 мм. При монтаже важно соблюдать полярность питания и не перепутать выводы A и B интерфейса. Антенна встроена - внешнее подключение не требуется.

Безопасность и стандарты

Модуль соответствует требованиям ГОСТ Р 51317.4.2 и ЕН 300 220 для оборудования в диапазоне 868 МГц. Обеспечивает электромагнитную совместимость в соответствии с ГОСТ Р 50632. Защита IP65 позволяет использовать устройство в помещениях с повышенной влажностью и запылённостью, но не предназначено для постоянного воздействия прямого потока воды или погружения.

Преимущества

• Устраняет необходимость прокладки кабеля - снижает стоимость и сроки монтажа
• Не требует лицензирования частоты - работает в свободном промышленном диапазоне
• Высокая помехоустойчивость за счёт адаптивного алгоритма передачи
• Низкое энергопотребление - подходит для автономных систем
• Защищённый корпус - выдерживает жесткие условия производства

Ограничения применения

• Не применяется в условиях сильных металлических экранов - сигнал ослабляется
• Не рекомендован для передачи больших объёмов данных - оптимален для дискретных сигналов и малых объемов информации
• Дальность снижается в закрытых помещениях, особенно с бетонными стенами и арматурой
• Требуется синхронизация времени и адресов между парой модулей - не работает в режиме “один ко многим” без дополнительной логики

Примеры использования

• Передача состояния концевых выключателей с движущегося участка конвейера
• Связь между датчиками уровня на резервуаре и центральным ПЛК в цехе
• Управление клапанами на удалённой насосной станции
• Сбор показаний с термодатчиков в холодильной камере без прокладки кабеля через стены

Практические советы

• При установке модуля КРК-30-АЛС-R3 избегайте размещения рядом с мощными источниками ЭМИ - сварочные аппараты, частотники
• Проверьте уровень сигнала перед окончательным монтажом - используйте тестовый режим, если доступен
• Для надёжной работы в многоэтажных зданиях устанавливайте антенны на одном уровне и минимизируйте препятствия между модулями
• При использовании нескольких пар модулей задавайте уникальные адреса - иначе возникнут коллизии в сети
• Учитывайте посадочный размер: модуль рассчитан на стандартную DIN-рейку 35 мм - не подходит для других типов крепления
