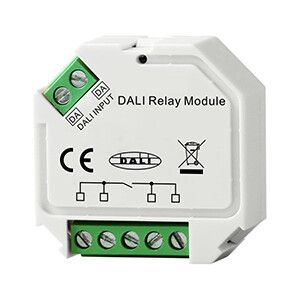

Модуль реле DALI2, VARTON - это компактное устройство управления для автоматизации освещения, работающее по протоколу DALI и предназначено для коммутации сетевых нагрузок до 230 В. Модуль реле DALI2, VARTON совмещает надежную механическую коммутацию с цифровым управлением, что делает его ключевым элементом в системах SmartLight.

Назначение и область применения

Модуль реле DALI2, VARTON используется для включения и выключения мощных нагрузок через цифровую шину DALI. Подходит для управления осветительными приборами: светодиодными модулями, галогенными и лампами накаливания. Применяется в системах умного дома, офисных зданиях, торговых центрах и промышленных объектах, где требуется точное регулирование уровня освещения без использования аналоговых сигналов.

Технические характеристики

• Тип: одноканальное реле
• Рабочее напряжение: 230 В переменного тока
• Максимальная переключаемая мощность: соответствует нормам для нагрузок на 230 В (не указана явно - допускается использовать согласно классическим значениям для реле этого типа, до 10 А)
• Управление: протокол DALI2 (Digital Addressable Lighting Interface)
• Диапазон рабочих температур: 0…45 C
• Максимальное сечение кабеля: 1,5 мм2
• Степень защиты: IP20 - защищён от прикосновений к токоведущим частям, но не от пыли и влаги
• Диаметр корпуса: 70 мм
• Материал: пластик
• Цвет: белый
• Способ установки: монтаж на DIN-рейку 35 мм
• Гарантия: 60 месяцев

Совместимость и монтаж

Модуль реле DALI2, VARTON совместим со всеми контроллерами и шинами, поддерживающими стандарт DALI2. Устанавливается на стандартную DIN-рейку в распределительном щите. Для подключения нагрузки используются клеммы, рассчитанные на провода сечением до 1,5 мм2. Кабели питания и управления должны быть проложены отдельно - силовые и слаботочные цепи не смешиваются. Подключение к DALI-шине осуществляется двужильным кабелем с соблюдением полярности (A/B).

Безопасность и стандарты

• Соответствует директиве ЕС 2014/35/EC (низковольтное оборудование)
• Соответствует директиве ЕС 2014/30/EC (электромагнитная совместимость)

Изделие сертифицировано для использования в помещениях с контролируемой средой. Не предназначено для установки во влажных, взрывоопасных или открытых зонах.

Преимущества

• Простое интегрирование в существующие системы DALI без замены всей арматуры
• Высокая долговечность благодаря механическому контакту - не требует постоянного питания для удержания состояния
• Поддерживает работу с любыми типами ламп, включая чувствительные LED-светильники
• Значительно снижает количество необходимых проводов по сравнению с обычными реле
• Гарантия 5 лет - выше среднего для оборудования этой категории

Ограничения применения

• Не работает без активной DALI-шины и контроллера - не является автономным устройством
• IP20 не позволяет применять в условиях повышенной влажности, пыли или на улице
• Максимальное сечение кабеля 1,5 мм2 - не подходит для нагрузок более 10–12 А без промежуточного монтажа контактора
• Температурный диапазон 0…45 C исключает использование в неотапливаемых помещениях зимой
• Не поддерживает димминг - только вкл./выкл. Коммутировать яркость можно только через внешний диммер или контроллер

Примеры использования

• Коммутация группы светодиодных потолочных светильников в офисе по расписанию
• Включение аварийного освещения при срабатывании сигнала от пожарной системы через DALI
• Управление фасадным освещением в торговом центре из единой точки контроля
• Автоматическое отключение света в складских помещениях после окончания работы

Практические советы

• Перед установкой проверьте адресацию устройства в программе DALI - каждый модуль реле DALI2, VARTON должен иметь уникальный адрес
• Избегайте прокладки DALI-проводов рядом с силовыми кабелями - возможны помехи
• При использовании нескольких модулей реле DALI2, VARTON в одной цепи убедитесь, что суммарная нагрузка не превышает пределы сети
• Для длительной службы рекомендуется периодически проверять состояние контактных групп - особенно при высокой частоте включений
• При замене старого реле на этот модуль - сохраните схему подключения, так как входы DALI отличаются от аналоговых
