Релейный модуль RIF-1-RPT-LV-24AC/2X21 | 2903333 Phoenix Contact

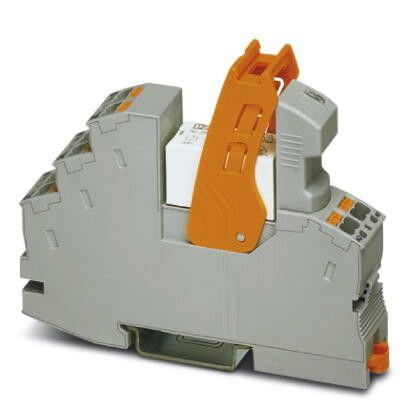

Релейный модуль RIF-1-RPT-LV-24AC/2х21 от Phoenix Contact - это готовый к установке коммутационный элемент с предустановленными разъёмами push-in, предназначенный для управления нагрузками на переменном токе 24 В. Модуль удобен для быстрого монтажа в распределительных щитах и подходит для автоматизации оборудования с частыми включениями.

Назначение и область применения

RIF-1-RPT-LV-24AC/2х21 используется для коммутации слаботочных управляющих сигналов в мощные нагрузки до 250 В переменного тока. Подходит для управления двигателями, клапанами, освещением, нагревательными элементами и другими устройствами в промышленной автоматике. Часто применяется в системах управления станками, конвейерами, линиями упаковки и другим оборудованием, где требуется надёжная и частая переключаемость.

Технические характеристики

• Номинальное напряжение управления: 19,2–27,6 В переменного тока (AC) - работает стабильно даже при колебаниях сети
• Частота: 50 Гц
• Количество переключающих контактов: 2 (по одному на каждую цепь)
• Тип контактов: моностабильный - возвращается в исходное состояние после снятия напряжения с катушки
• Форма контактов: переключающие (SPDT), хотя явно НО и НЗ не указаны - каждый контакт имеет три вывода: общий, нормально замкнутый и нормально разомкнутый
• Степень защиты: IP20 - защищён от прикосновений пальцев и крупных частиц, но не от воды и пыли
• Подключение: push-in - зажимы для проводов без инструментов
• В комплекте: розетка для быстрой замены модуля без демонтажа проводов

Совместимость и монтаж

RIF-1-RPT-LV-24AC/2х21 устанавливается на DIN-рейку шириной 35 мм. Для подключения достаточно вставить провода в зажимы push-in - они фиксируются механически без винтов. Розетка позволяет менять модуль за секунды: просто вынимаете старый и вставляете новый - все провода остаются на месте. Убедитесь, что используете провода сечением 0,2–2,5 мм2 - оптимальный диапазон для push-in-зажимов. Не допускается использование многожильных проводов без наконечников.

Безопасность и стандарты

Модуль соответствует требованиям IEC 61810-1 и EN 60947-5-1. Конструкция обеспечивает гальваническую развязку между управляющей цепью (24 В AC) и силовой частью (до 250 В AC). Индикатор встроен в корпус - он показывает наличие напряжения на катушке. Защита от импульсных помех встроена - снижает риск ложных срабатываний.

Преимущества

• Готовый к использованию - не требует сборки, всё уже установлено внутри
• Push-in-зажимы ускоряют монтаж и минимизируют ошибки подключения
• Интегрированная розетка повышает доступность обслуживания
• Устойчив к скачкам напряжения в диапазоне 19,2–27,6 В
• Встроенные подавители помех снижают влияние ЭМИ на соседнюю аппаратуру

Ограничения применения

• Не предназначен для работы во влажной среде - IP20 не защищает от брызг и пыли
• Не рассчитан на постоянную работу при температуре выше +60 C
• Не подходит для высоких частот переключений более 1000 раз в час - возможен преждевременный износ контактов
• Нельзя использовать для управления постоянным током - только переменный 24 В AC
• Контакты не имеют явного указания на НО/НЗ - необходимо проверить схему подключения по документации

Примеры использования

• Управление пневматическим клапаном в линии сборки через PLC с выходом 24 В AC
• Включение светового сигнала при аварийной остановке станка
• Коммутирование нагревателя в термостатической системе
• Активация насоса по сигналу с датчика уровня

Практические советы

• Проверьте напряжение на входе перед подключением - ниже 19,2 В модуль может не включиться, выше 27,6 В - есть риск повреждения катушки
• При монтаже в шкафу с высокой плотностью компонентов оставьте свободное пространство вокруг модуля - он немного греется при работе
• Для долгой службы рекомендуется не нагружать контакты свыше 10 А при 250 В AC
• Если нужна защита от перенапряжений - дополнительно установите TVS-диоды на входе управления
• RIF-1-RPT-LV-24AC/2х21 совместим со всеми розетками серии RIF-1 - можно заменить на аналогичный модуль с другой нагрузкой без изменения проводки
