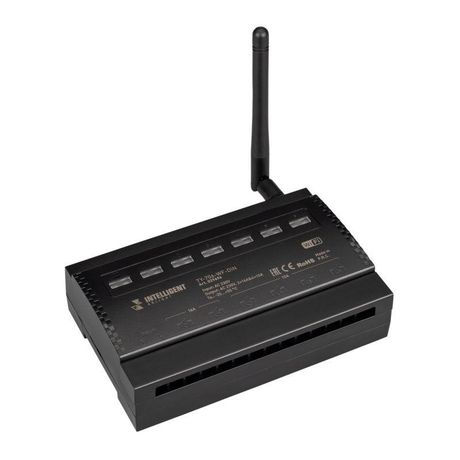

Модуль релейный TY-706-WF-DIN (230В 2х16А+4х10А) (IP20 пластик) INTELLIGENT ARLIGHT 029696

Модуль релейный 230В 2х16А+4х10А IP20 пластик TY-706-WF-DIN от INTELLIGENT ARLIGHT - шестиканальное устройство для управления нагрузками до 230 В через Wi-Fi, монтируемое на DIN-рейку. Подходит для автоматизации освещения, вентиляции, бытовой техники и других устройств, управляется через приложение Intelligent Arlight, голосовые помощники и RF-панели.

Назначение и область применения

Модуль релейный 230В 2х16А+4х10А IP20 пластик TY-706-WF-DIN предназначен для дистанционного включения и выключения электроприборов, работающих от сети 230 В. Он используется там, где требуется управление несколькими нагрузками одновременно: в системах умного дома, на производстве, в офисах и жилых помещениях. Каждый канал работает как обычное реле - замыкает или размыкает цепь без напряжения на выходе, что делает его безопасным для подключения любых устройств с резистивной или слаботочной нагрузкой.

Технические характеристики

• Количество каналов: 6 (2 × 16 А + 4 × 10 А)
• Номинальное напряжение: 230 В AC
• Тип выхода: сухие контакты реле (без потенциала)
• Защита: IP20 - противостояние случайному прикосновению, но не защищён от воды и пыли
• Питание: 230 В AC - подключается напрямую в сеть, внешний источник не нужен
• Управление: Wi-Fi 2.4 ГГц, Modbus RTU (режим SLAVE)
• Габариты: 125 × 80 × 34 мм
• Монтаж: на DIN-рейку 35 мм
• Совместимость: с панелями TY-228-*–RF, платформой Tuya, голосовым помощником Алиса

Совместимость и монтаж

Модуль релейный 230В 2х16А+4х10А IP20 пластик TY-706-WF-DIN легко устанавливается на стандартную DIN-рейку. Для подключения используйте клеммы на передней панели: фаза и ноль - для питания устройства; входящие провода нагрузки - к соответствующим контактам реле. Обязательно соблюдайте полярность при подключении питания. Устройство совместимо с RF-панелями серии TY-228-*–RF, которые позволяют управлять им без телефона. Также доступна интеграция с экосистемой Tuya и голосовой системой Алиса через приложение Intelligent Arlight.

Безопасность и стандарты

Изделие имеет степень защиты IP20 - значит, не предназначено для установки во влажных местах, на улице или в условиях повышенной запылённости. Все коммутируемые цепи изолированы от цепи управления, что снижает риск поражения током. Работает исключительно в сетях переменного тока 230 В - несовместим с постоянным током, 12/24 В или высоковольтными системами выше 250 В.

Преимущества

• Не требует внешнего блока питания - питается прямо от сети 230 В
• Поддерживает два типа нагрузок: мощные (до 16 А) и средние (до 10 А)
• Работает в двух режимах: по Wi-Fi и по Modbus RTU - гибко интегрируется в системы автоматизации
• Совместим с популярными платформами: Tuya, Алиса, Smart Life - позволяет использовать уже существующие сценарии
• Физически компактен - занимает всего 6 модулей на DIN-рейке

Ограничения применения

• Не допускается использование в помещениях с высокой влажностью (ванная, баня, бассейн) - IP20 не обеспечивает защиту от воды
• Не подходит для управления индуктивными нагрузками свыше 10 А (например, мощные двигатели) - возможны пробои контактов
• Требуется стабильный сигнал Wi-Fi 2.4 ГГц - не работает с 5 ГГц
• Не имеет функции автономного хранения сценариев - при отключении питания все настройки сбрасываются, если не сохранены в облачном сервисе
• Не поддерживает управление по Zigbee, Z-Wave или Bluetooth

Примеры использования

• Автоматизация освещения в доме: два канала по 16 А - для основного света, четыре по 10 А - для точечных светильников и декора
• Управление вентиляцией: один канал - для вытяжки, второй - для рекуператора
• Контроль бытовой техники: холодильник, стиральная машина, кофе-машина - каждый на отдельном канале
• Промышленные решения: управление нагревателями, насосами, пневматическими клапанами через SCADA-систему по Modbus RTU

Практические советы

• Перед монтажом проверьте суммарную мощность всех подключаемых устройств - не превышайте 16 А на одном канале даже при условии, что нагрузка распределена между несколькими приборами
• Для долгой службы реле избегайте частых переключений (более 10 раз в минуту) - особенно на активных нагрузках
• При использовании в составе Modbus RTU убедитесь, что контроллер поддерживает адресацию устройств по адресу 1–247
• Обеспечьте хорошее охлаждение вокруг модуля - при длительной работе на предельной нагрузке корпус может нагреваться
• Используйте только сертифицированные провода сечением не менее 1.5 мм2 для нагрузочных цепей - особенно при 16 А
• При первом запуске выполните сброс настроек через приложение Intelligent Arlight - это гарантирует правильную регистрацию в сети
