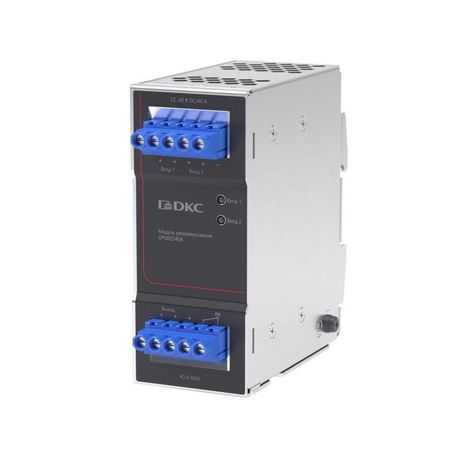

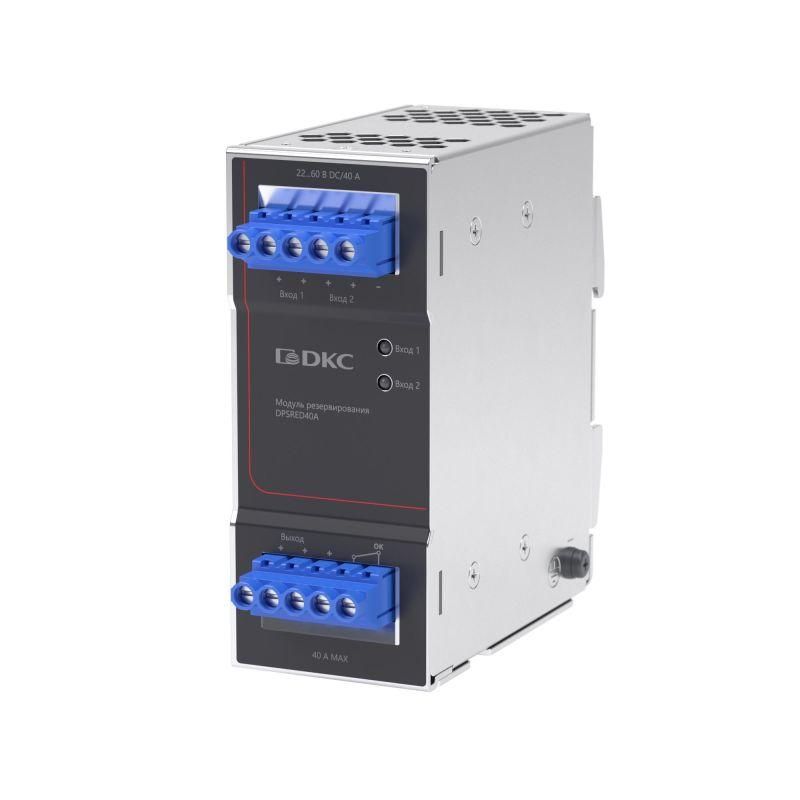

Модуль резервирования 40А | DPSRED40A DKC ДКС

Модуль резервирования 40А DKC - это устройство для создания отказоустойчивых систем питания на базе импульсных источников. Артикул dpsred40a позволяет организовать резервирование мощностью до 40 А, обеспечивая бесперебойную работу критически важного оборудования.

Назначение и область применения

Модуль резервирования 40А DKC используется для параллельного подключения нескольких импульсных источников питания, чтобы создать из них единую систему с резервированием. Это необходимо там, где перебои в питании недопустимы - например, в серверных, промышленных контроллерах, системах автоматизации, телекоммуникационном оборудовании и медицинской аппаратуре.

Технические характеристики

• Максимальный выходной ток: 40 А
• Выходное напряжение: 23,35–47,35 В (регулируемое)
• Номинальное напряжение питания: 22–60 В постоянного тока (DC)
• Тип подключения: винтовые зажимы
• Габариты: 3 модульных расстояния (стандартная ширина для DIN-рейки)
• Степень защиты: IP20 - защищён от доступа пальцев и крупных предметов, но не от пыли и воды
• Функция: точная настройка выходного напряжения, защита от короткого замыкания

Совместимость и монтаж

Модуль резервирования 40А DKC совместим с любыми импульсными источниками питания, работающими в диапазоне входного напряжения 22–60 В DC. Устанавливается на DIN-рейку шириной 35 мм. Подключение осуществляется через винтовые клеммы - провода зачищаются на 8–10 мм, затягиваются усилием 0,5–0,7 Нм. Возможен шинный монтаж: модуль можно подключить последовательно к другим устройствам через специальные перемычки или шины питания.

Безопасность и стандарты

Модуль имеет встроенную защиту от короткого замыкания на выходе - при аварии он автоматически отключает нагрузку и восстанавливает работу после устранения неисправности. Соответствует требованиям безопасности для промышленного электрооборудования. IP20 не требует герметизации корпуса, поэтому установка возможна только внутри закрытых щитов.

Преимущества

• Точная регулировка выходного напряжения - позволяет выставить одинаковый уровень на всех источниках, исключая циркуляцию тока между ними
• Поддержка параллельного подключения - до четырёх источников питания могут работать одновременно, увеличивая общую мощность системы
• Обеспечение резервирования - при отказе одного источника остальные продолжают питать нагрузку без перерыва
• Компактный форм-фактор - занимает всего 3 модуля на DIN-рейке, экономит место в щите

Ограничения применения

• Не работает с переменным током - требуется предварительно выпрямленное напряжение 22–60 В DC
• IP20 не допускает использование во влажных, пыльных или открытых помещениях
• Не является источником питания сам по себе - требует внешних ИП для функционирования
• Не рассчитан на длительную работу при температурах выше +50 C - необходима принудительная вентиляция в плотно укомплектованных щитах

Примеры использования

• Резервированная система питания PLC-контроллеров на заводе
• Питание серверов в малых дата-центрах с двумя ИП и одним модулем dpsred40a
• Электроснабжение систем видеонаблюдения в помещении с батарейным резервом
• Автоматизированные линии производства, где остановка из-за потери питания недопустима

Практические советы

• Перед подключением обязательно выставьте одинаковое выходное напряжение на всех источниках питания - даже небольшая разница вызывает неравномерную нагрузку и перегрев
• Используйте медные провода сечением не менее 2,5 мм2 для токов до 40 А; проверяйте качество затяжки винтов через 1–2 месяца после запуска
• При использовании более двух источников питания рекомендуется применять отдельные предохранители на каждом входе
• Модуль резервирования 40А DKC не следует использовать в качестве основного источника - он лишь координирует работу других ИП
• Для удобства обслуживания располагайте модуль рядом с источниками питания, чтобы минимизировать длину соединений
