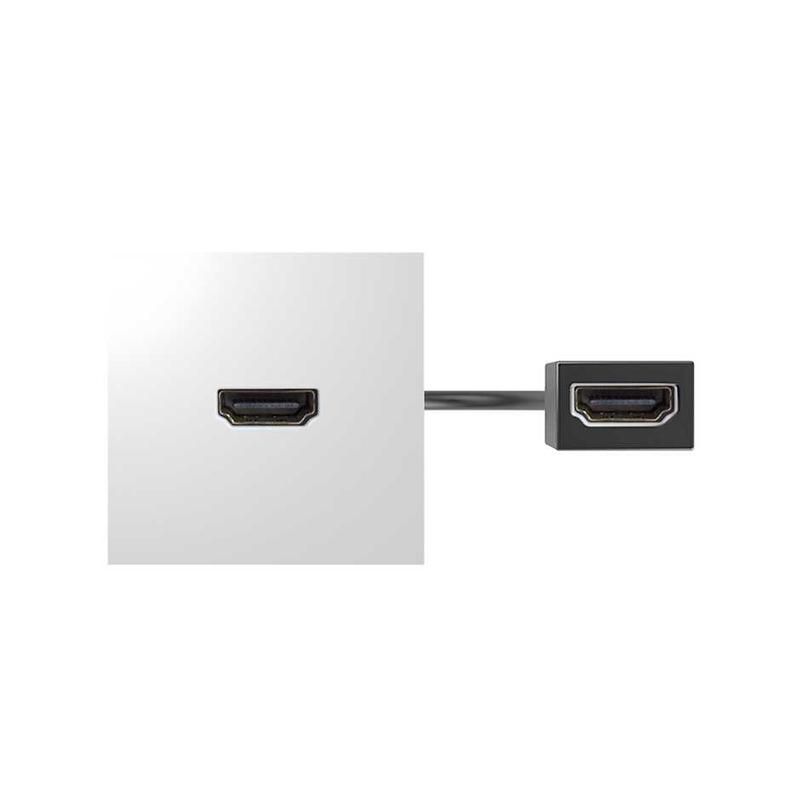

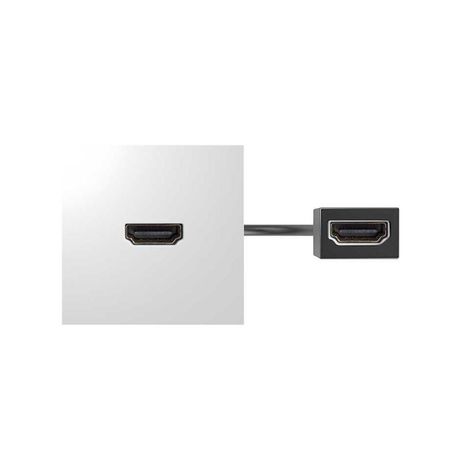

Модуль с адаптером, проходной HDMI мама/мама, белый, Simon 400 - 40001194-030

Модуль с адаптером проходной HDMI мама/мама, белый, Simon 400 - это встраиваемое решение для организации сквозного соединения HDMI-кабеля через стену или панель, обеспечивает надёжную передачу видео- и звукового сигнала между оборудованием, установленным на противоположных сторонах перегородки.

Назначение и область применения

Модуль с адаптером проходной HDMI мама/мама, белый, Simon 400 предназначен для создания постоянного проходного канала HDMI внутри стены, шкафа или мебели. Подходит для установки в системах домашнего кинотеатра, интерактивных панелей, медиацентров, профессиональных видеостен и других решений, где требуется скрытый вывод HDMI-кабеля из одной комнаты в другую или из защищённого корпуса на открытую панель.

Технические характеристики

• Тип изделия: розетка передачи данных с HDMI-разъёмом
• Тип разъёма: два женских (мама) контакта - вход и выход
• Экранирование: да - снижает помехи и сохраняет качество сигнала
• Способ монтажа: встраиваемый, с фиксацией через ввод в паз
• Количество постов: один
• Габариты: 45×45×10 мм
• Минимальная глубина монтажной коробки: 20 мм
• Степень защиты: IP20 - защита от доступа пальцев, но не от воды и пыли
• Материал: термопласт - устойчив к механическому воздействию, не проводит ток
• Цвет: белый, матовая поверхность
• Климатическое исполнение: УХЛ3 - рассчитан на работу в помещениях с умеренным климатом, температурой от −25C до +40C
• Комплектация: модульное устройство для внутренней установки в распределительные коробки
• Этикетка: без поля для надписи
• Покрытие: декоративное - совпадает с цветом стандартных рамок Simon
• Нормативный документ: ТУ 3464-001-77313241-08

Совместимость и монтаж

Модуль с адаптером проходной HDMI мама/мама, белый, Simon 400 совместим с любыми HDMI-кабелями стандарта 1.4–2.1, имеющими обычные мужские (папа) разъёмы. Для монтажа необходима подготовленная монтажная коробка глубиной не менее 20 мм. Крепится путём введения фиксирующих выступов в боковые пазы - не требует винтов или клея. После установки кабель протягивается через модуль, и оба конца остаются свободными - можно подключить источник (например, Blu-ray) и приемник (телевизор) одновременно. Модуль не имеет собственной электроники - он лишь выполняет функцию переходника.

Безопасность и стандарты

Изделие соответствует требованиям ТУ 3464-001-77313241-08. Экранирование разъёмов предотвращает внешние радиочастотные помехи, что важно для качественного HD-сигнала. Напряжение в цепи HDMI не превышает 5 В, поэтому риск поражения током исключен. Однако IP20 не допускает использование в сырых местах, на улице или рядом с источниками воды.

Преимущества

• Чёткая, прямолинейная ориентация - кабель не гнётся под острым углом, снижается нагрузка на жилы
• Фиксация в паз - прочная посадка без дополнительных креплений
• Экранированные разъёмы - минимизация потерь качества сигнала на длинных участках
• Совместимость с сериями Simon - легко сочетается с другими элементами системы управления
• Матовый белый цвет - гармонирует с большинством интерьеров и рамками Simon

Ограничения применения

• Не предназначена для влажных помещений - IP20 не защищает от брызг и влаги
• Не работает с активными HDMI-кабелями, требующими питания - модуль не предоставляет питание
• Поддерживает только аналоговые сигналы HDMI; не гарантирует совместимость с новыми форматами HDR10+ или Dolby Vision при использовании старых кабелей
• Запрещено использовать в качестве ответвителя - только прямой проход
• Не рекомендовано применение с кабелями длиной более 10 метров без усиления сигнала

Примеры использования

• Проход HDMI через стену от AV-приставки в гостиной к телевизору в спальной зоне
• Скрытый вывод HDMI от компьютера в офисном шкафу к экрану на рабочем столе
• Интеграция в мультимедийную панель в учебных классах или конференц-залах
• Создание “чистого” дизайна в современных интерьерах - все кабели прячутся в стену

Практические советы

• Перед монтажом проверьте, чтобы глубина монтажной коробки была ≥20 мм - иначе модуль не войдёт полностью
• Выбирайте HDMI-кабель с плотно прилегающим экранированием - особенно важен для расстояний свыше 5 м
• Не используйте удлинители после этого модуля - они нарушают целостность экранирования
• При замене кабеля - отключите всё оборудование от сети, даже если напряжение невысокое
• Для лучшего теплового режима не закрывайте модуль герметичными крышками или отделкой
• Проверяйте соответствие версии HDMI - лучше выбирать кабель с маркировкой High Speed или Premium Certified
