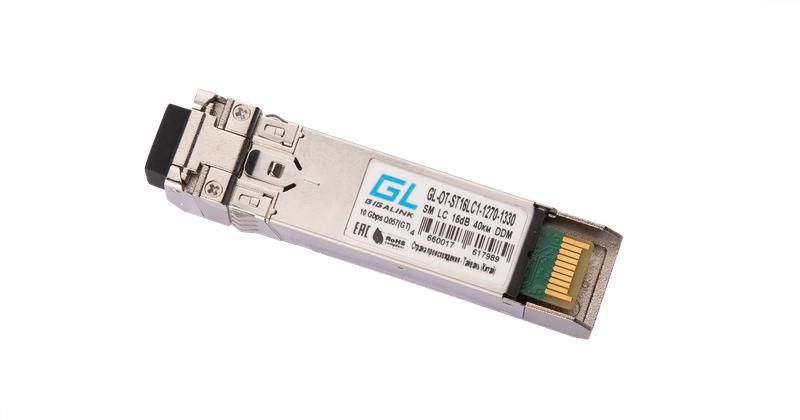

Модуль SFP+WDM 10Гбит/с одно волокно SM LC Tx:1270/Rx:1330нм 16дБ до 40км DDM NIKOMAX GL-OT-ST16LC1-1270-1330 GIGALINK

Модуль SFP+ WDM 10Гбит/с одно волокно SM LC Tx:1270/Rx:1330нм 16дБ до 40км DDM от бренда NIKOMAX (артикул gl-ot-st16lc1-1270-1330) предназначен для передачи данных по одномодовому оптоволокну на расстояние до 40 км без усиления сигнала. Подходит для использования в сетях доступа, агрегации и ядре, где важна плотная компактная установка и надежная связь.

Назначение и область применения

Этот модуль используется для создания высокоскоростного канала связи между сетевыми устройствами через единственную оптическую волоконную линию. Он применяется там, где необходимо экономить волокна - например, при подключении базовых станций, серверных помещений, центральных офисов или дата-центров. Благодаря технологии WDM (Wavelength Division Multiplexing), один волоконный кабель одновременно передает и принимает данные на двух разных длинах волн: 1270 нм для отправки и 1330 нм для приема.

Технические характеристики

• Скорость передачи: 10 Гбит/с
• Тип волокна: одномодовое (SMF)
• Длина волны передачи (Tx): 1270 нм
• Длина волны приема (Rx): 1330 нм
• Дальность действия: до 40 км
• Интерфейс: LC duplex
• Форм-фактор: SFP+
• Поддержка DDM: да (мониторинг температуры, оптической мощности, тока лазера)
• Работа при нагреве: допускается горячая замена
• Корпус: металлический, экранирующий ЭМИ

Совместимость и монтаж

Модуль совместим с любыми устройствами, поддерживающими стандарт SFP+ и протоколы 10GBase-LR / 10GBASE-BX. Устанавливается в слот коммутатора, маршрутизатора или серверной платы с соответствующим портом. Для монтажа достаточно вставить модуль до щелчка - он фиксируется механически и автоматически распознаётся системой. Горячая замена возможна при условии, что оборудование поддерживает эту функцию (обычно указано в документации устройства).

Безопасность и стандарты

Модуль соответствует требованиям IEEE 802.3ae для 10 Gigabit Ethernet и MSA SFP+ для физического интерфейса. Защита от перегрузки и перегрева реализована внутри схемы управления лазером. Корпус из металла снижает уровень электромагнитных помех и повышает устойчивость к внешним воздействиям.

Преимущества

• Экономия волокон: одна линия вместо двух за счет WDM
• Высокая дальность: до 40 км без репитеров
• DDM-мониторинг: контроль состояния в реальном времени
• Горячая замена: минимизация простоев при обслуживании
• Улучшенная долговечность благодаря металлическому корпусу

Ограничения применения

• Не работает с многомодовым волокном - требуется именно одномодовое (SMF)
• Не подходит для расстояний более 40 км - сигнал будет теряться
• Требует точной настройки длин волн на обоих концах линии - противоположный модуль должен иметь зеркальную конфигурацию (Tx:1330/Rx:1270)
• Не рекомендован для открытых улиц или сырых сред без дополнительной защиты кабеля

Примеры использования

• Подключение выносного серверного шкафа к главному дата-центру на расстоянии 35 км
• Объединение офисных зданий в единую сеть через существующую волоконную трассу
• Связь между центральным коммутатором и базовой станцией мобильного оператора
• Агрегация трафика от нескольких клиентских устройств на входе в ядро сети

Практические советы

• Перед установкой проверьте, что на другом конце линии установлен модуль с обратными длинами волн - Tx:1330/Rx:1270
• Используйте качественные переходники LC и чистые оптические разъемы - грязь снижает мощность сигнала
• Учитывайте потери на спlice и коннекторах - суммарные потери должны быть ниже 16 дБ
• Через DDM можно отследить снижение выходной мощности - это первый признак старения лазера
• При использовании в условиях повышенной температуры (например, в шкафу) следите за показаниями температуры в DDM - превышение 70C может снизить срок службы
