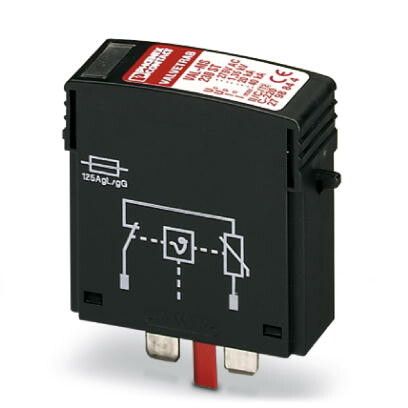

Штекерный модуль для защиты от перенапряжений, тип 2 VAL-MS 230 ST | 2798844 Phoenix Contact

Штекерный модуль для защиты от перенапряжений тип 2 VAL-MS 230 ST от Phoenix Contact предназначен для установки в распределительных щитах и обеспечивает защиту электрооборудования от импульсных перенапряжений. Артикул 2798844 - это компактное решение для быстрой замены в существующих системах.

Назначение и область применения

VAL-MS 230 ST защищает электронные устройства от скачков напряжения, вызванных грозовыми разрядами или коммутационными процессами в сети. Устанавливается в щитах на DIN-рейку и подключается параллельно защищаемой цепи. Подходит для жилых домов, офисов, промышленного оборудования и объектов с чувствительной электроникой - например, серверов, автоматизированных станков, систем освещения и управления.

Технические характеристики

• Рабочее напряжение: 230 В переменного тока (AC)
• Тип защиты: Type 2 - согласно IEC 61643-11, предназначена для внутренней установки после главного ввода
• Максимальная токовая нагрузка: до 10 кА (8/20 мкс)
• Форм-фактор: штекерный модуль - легко вставляется в специальные разъёмы защитных устройств
• Индикация состояния: встроенный визуальный индикатор (зелёный - исправен, красный - требует замены)

Совместимость и монтаж

VAL-MS 230 ST совместим только с базовыми модулями Phoenix Contact серии VAL-M, имеющими соответствующий штекерный разъём. Монтируется на DIN-рейку шириной 35 мм. Для установки достаточно вынуть старый модуль и вставить новый - никаких инструментов не требуется. Перед заменой обязательно отключите питание щита. Не устанавливайте модуль вручную в обычные розетки или без базового корпуса - он не работает автономно.

Безопасность и стандарты

Соответствует международному стандарту IEC 61643-11 для устройств защиты от импульсных перенапряжений типа 2. Сертифицирован для работы в сетях TN-S, TN-C-S и TT. Обеспечивает класс защиты IP20 - не предназначен для открытого монтажа или влажных сред.

Преимущества

• Быстрая замена без демонтажа всей системы - экономия времени при обслуживании
• Чёткая визуальная индикация состояния - позволяет оперативно определить необходимость замены
• Универсальное применение в стандартных щитах с модульной конструкцией Phoenix Contact
• Высокая надёжность при работе в условиях колебаний напряжения

Ограничения применения

• Не применяется в сетях постоянного тока (DC)
• Не подходит для установки вне закрытых щитов - отсутствует защита от пыли и влаги
• Требует наличия совместимого базового модуля; не является самостоятельным устройством
• Не защищает от длительных перенапряжений - только от кратковременных импульсов

Примеры использования

• Защита PLC-контроллеров на производстве
• Обеспечение безопасности электроники в домашних щитах
• Страхование систем видеонаблюдения и АСУ ТП
• Замена износившихся модулей в уже установленных щитах с фабричной сборкой Phoenix Contact

Практические советы

• Перед покупкой проверьте, есть ли в вашем щите подходящий базовый модуль - VAL-MS 230 ST не работает без него
• При частых срабатываниях индикатора красного цвета - рассмотрите возможность усиления защиты на входе (тип 1)
• Заменяйте модуль даже при отсутствии видимых повреждений - срок службы ограничен числом срабатываний
• Не используйте VAL-MS 230 ST в качестве единственного средства защиты - он дополняет, но не заменяет основные устройства типа 1
