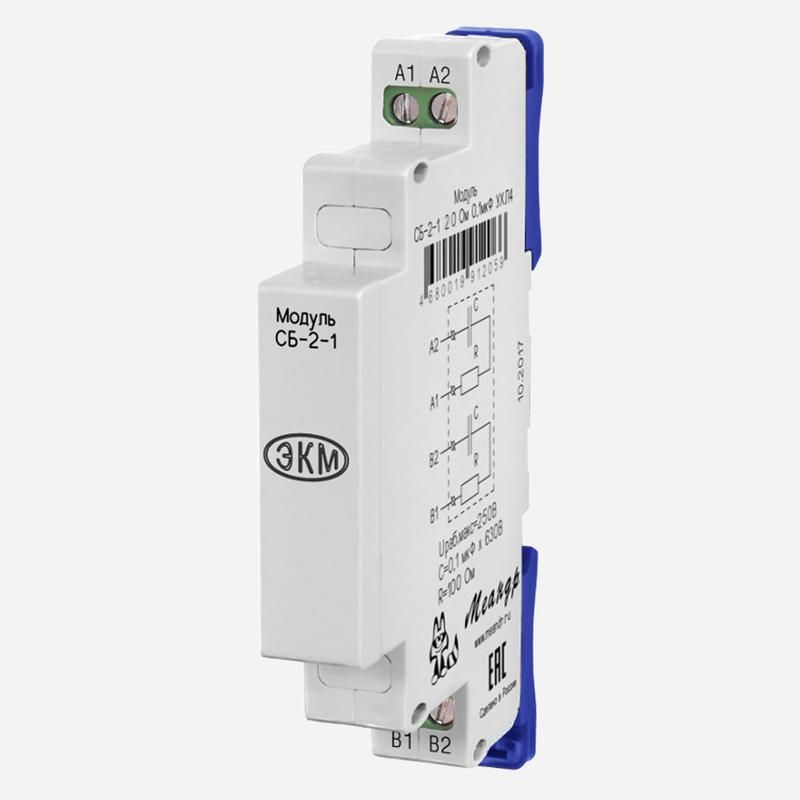

Модуль снабберный СБ-2-1 100 Ом, 0.1 мкФ, УХЛ4 Меандр A8302-19912059

Модуль снабберный СБ-2-1 100 Ом 0.1 мкФ УХЛ4 от бренда Меандр предназначен для гашения высокочастотных импульсов напряжения в цепях управления силовыми полупроводниками, такими как тиристоры и TRIAC. Артикул a8302-19912059 обеспечивает надёжную работу в условиях повышенной влажности и температурных колебаний.

Назначение и область применения

Модуль снабберный СБ-2-1 100 Ом 0.1 мкФ УХЛ4 используется для защиты полупроводниковых переключателей от быстрых скачков напряжения, возникающих при коммутации индуктивных нагрузок. Применяется в устройствах управления двигателями, нагревательными элементами, реле и других системах с переменным током. Особенно эффективен там, где есть риск повреждения тиристора из-за перенапряжений при выключении.

Технические характеристики

• Сопротивление: 100 Ом - ограничивает ток зарядки конденсатора, снижая скорость нарастания напряжения на ключе
• Ёмкость: 0,1 мкФ - накапливает энергию импульса и сглаживает фронты напряжения
• Климатическое исполнение: УХЛ4 - рассчитан на работу при температурах от −40 C до +40 C и влажности до 98 % при 25 C
• Изготовлен в компактном модульном корпусе - удобен для установки на печатную плату или в распределительную коробку

Совместимость и монтаж

Модуль снабберный СБ-2-1 100 Ом 0.1 мкФ УХЛ4 совместим со всеми типами тиристоров и TRIAC, используемых в сетях переменного тока 220–380 В. Монтируется последовательно с нагрузкой или параллельно анод-катод полупроводникового ключа. Подключение осуществляется через выводы, рассчитанные на провода сечением до 1,5 мм2. Для устойчивой работы рекомендуется располагать модуль как можно ближе к защищаемому элементу, чтобы минимизировать паразитные индуктивности.

Безопасность и стандарты

Исполнение УХЛ4 соответствует требованиям ГОСТ 15150 для оборудования, работающего в умеренном и холодном климате. Нет специфических сертификатов безопасности (например, UL/CE), поэтому применение допускается только в рамках внутренних систем промышленного контроля, не связанных с жизнеобеспечением.

Преимущества

• Увеличивает срок службы тиристоров и TRIAC за счёт подавления переходных процессов
• Не требует внешнего питания - работает пассивно, только при наличии импульса
• Высокая надёжность благодаря герметичному корпусу и качественным материалам от производителя Меандр
• Замена аналогов типа RC-цепочки с дискретными элементами - меньше точек отказа

Ограничения применения

• Не предназначены для постоянного тока - работают только в цепях переменного тока
• Не подходят для нагрузок выше 10 А среднеквадратического значения - возможен перегрев
• Не заменяет оптронную или гальванопарную изоляцию - только подавляет ЭМИ
• Не следует использовать в цепях с частотой ниже 50 Гц - эффект гашения будет недостаточным

Примеры использования

• Регуляторы мощности для электрокотлов и тепловых завес
• Управление асинхронными двигателями в насосных станциях
• Контроллеры нагрева в термопечах и сушильных камерах
• Автоматические системы включения/выключения светильников на основе TRIAC

Практические советы

• Перед установкой проверьте, что рабочее напряжение сети не превышает 440 В - превышение может вызвать пробой конденсатора
• При использовании нескольких модулей СБ-2-1 в одной системе убедитесь, что они установлены одинаково - различия в расположении влияют на экранирование помех
• При ремонте старых устройств - если вместо СБ-2-1 стоит набор из отдельного резистора и конденсатора, замена на этот модуль снизит количество пайки и повысит ремонтопригодность
• Артикул a8302-19912059 является прямой заменой для устаревших версий СБ-2-1 - совпадают все ключевые параметры и габариты
