Модуль соединительный OptiStart MP-32-KF25D-T2 |340179| КЭАЗ

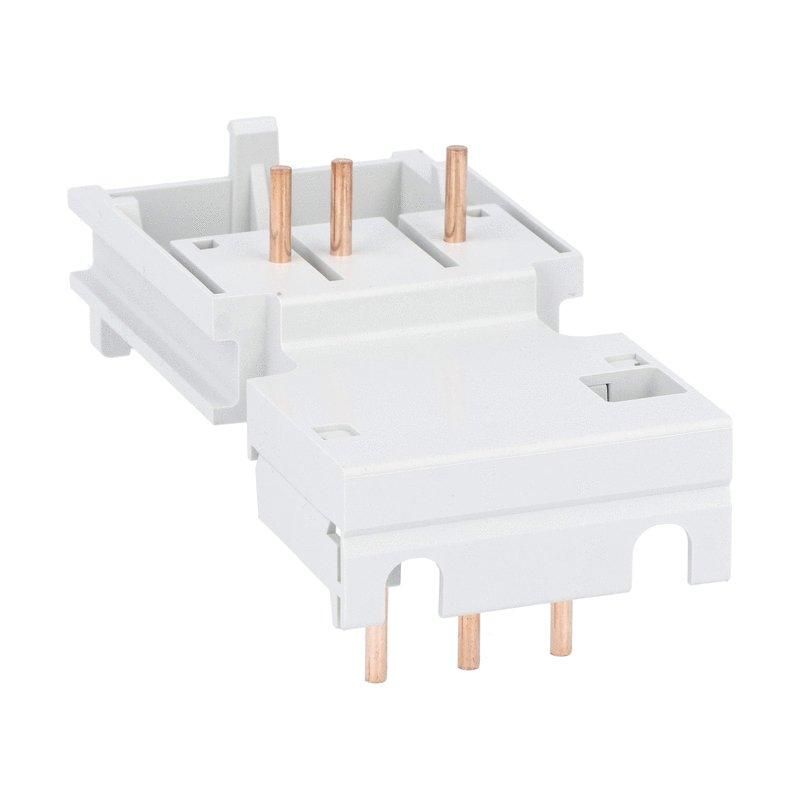

Модуль соединительный MP-32-KF25D-T2 от КЭАЗ предназначен для надёжного механического и электрического соединения автоматического выключателя OptiStart MP-T2 с контактором OptiStart K-(A)F. Этот модуль обеспечивает быстрый и безопасный монтаж в распределительных щитах, снижает количество проводов и упрощает обслуживание систем управления.

Назначение и область применения

Модуль соединительный MP-32-KF25D-T2 используется исключительно для соединения двух конкретных устройств: автоматического выключателя OptiStart MP-T2 и контактора OptiStart K-(A)F. Он заменяет внешние провода между этими элементами, позволяя собрать компактную и надёжную коммутационную цепь. Применяется в промышленной автоматизации - например, на станках, конвейерах, насосных станциях и других объектах, где требуется частое включение/выключение нагрузки.

Технические характеристики

• Тип подключения: Разъёмное (штепсельное) - позволяет легко подключать и отключать устройства без инструментов.
• Материал контактов: Медь - обеспечивает низкое переходное сопротивление и высокую долговечность.
• Материал корпуса: Пластик с классом воспламеняемости V0 - самозагасающий материал, не поддерживающий горение.
• Форма: Прямоугольная - оптимальна для установки в плотном ряду аппаратов в шкафу.
• Степень защиты IP: IP00 - не имеет защиты от пыли и воды; применяется только внутри закрытых щитов.
• Диапазон рабочих температур: от -20 C до +60 C - подходит для большинства промышленных условий.
• Количество контактов: 0 - модуль не содержит активных контактных групп, он лишь передаёт ток между двумя уже установленными устройствами.

Совместимость и монтаж

MP-32-KF25D-T2 совместим только с сериями OptiStart MP-T2 и OptiStart K-(A)F. Установка происходит путём защёлкивания на DIN-рейку рядом с выключателем и контактором. Коннекторы на обоих концах модуля точно соответствуют форм-фактору выходных и входных клемм этих устройств. Подключение не требует инструментов - достаточно вставить модуль до характерного щелчка. Перед монтажом проверьте, что выключатель и контактор находятся в одном уровне и правильно ориентированы относительно друг друга.

Безопасность и стандарты

Модуль соответствует требованиям безопасности, предъявляемым к комплектным изделиям в рамках IEC 60947. Класс воспламеняемости V0 гарантирует, что пластиковый корпус не будет распространять пламя при возгорании. Однако из-за отсутствия степени защиты (IP00) использование вне электрического шкафа запрещено.

Преимущества

• Устраняет необходимость в дополнительных проводах между выключателем и контактором - снижает риск ошибок при сборке.
• Обеспечивает жёсткую механическую связь - минимизирует вибрационные потери и случайные отсоединения.
• Имеет видимую индикацию срабатывания - можно визуально определить состояние цепи без тестирования.
• Поддерживается широкий спектр аксессуаров - позволяет расширять функциональность системы.
• Встроена температурная компенсация - сохраняет стабильность контакта при колебаниях температуры.

Ограничения применения

• Не работает с другими типами выключателей или контакторов - даже аналогичными от других производителей.
• IP00 - нельзя использовать во влажных, пыльных или открытых помещениях.
• Не предназначен для работы при токах выше 100 А - максимальная нагрузка ограничивается характеристиками подключаемых устройств OptiStart.
• Не имеет собственной отключающей способности - зависит от характеристик выключателя MP-T2.

Примеры использования

• Автоматизация линии производства: выключатель MP-T2 управляет питанием, контактор K-AF включает двигатель - модуль MP-32-KF25D-T2 соединяет их напрямую.
• Щит управления насосной станцией: компактная сборка с использованием модуля вместо трёх-четырёх перемычек.
• Системы HVAC: регулярное включение/выключение вентиляторов через контактор, управляемый автоматическим выключателем.

Практические советы

• Перед установкой убедитесь, что выключатель и контактор имеют одинаковое положение на рейке - модуль не гибкий и не допускает смещений.
• Не используйте MP-32-KF25D-T2 в качестве универсальной перемычки - он создан исключительно для пары OptiStart MP-T2 / K-(A)F.
• Проверяйте целостность контактов после нескольких циклов включения - особенно при частой работе (более 10 раз в час).
• Заменяйте модуль при появлении следов нагрева, потемнения или хруста при вставке - это признаки износа медных контактов.
• Храните в сухом месте - хотя корпус пластиковый, внутренние контакты чувствительны к влаге.
