Модуль светодиодный 230 VAC для промежуточных реле RP EKF AVERES | rp-led-230AC

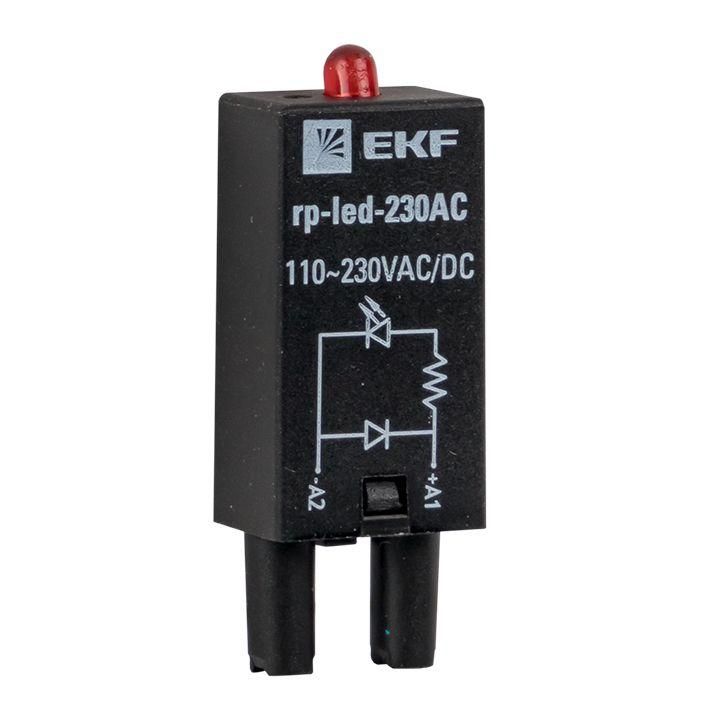

Модуль светодиодный 230 вольт переменного тока для промежуточных реле RP от бренда EKF (артикул rp-led-230ac) предназначен для визуального контроля состояния работы промежуточных реле серии РП Slim. Он устанавливается напрямую на разъем реле и показывает, когда катушка реле находится под напряжением.

Назначение и область применения

Модуль rp-led-230ac используется исключительно как индикатор состояния - он светится, когда на катушку промежуточного реле подано напряжение 230 В. Это позволяет оперативно определить, активировано ли реле, даже если нагрузка не подключена или не работает. Применяется в системах автоматизации, щитах управления, на станках, конвейерах и других объектах, где важно контролировать работу реле без измерительных приборов.

Технические характеристики

• Напряжение питания: 230 В переменного тока - совпадает с рабочим напряжением катушки реле, что обеспечивает точную синхронизацию индикации;
• Номинальный ток потребления: 0,001 А (1 мА) - минимальная нагрузка на цепь управления, не влияет на работу реле;
• Тип подключения: разъемное - вставляется прямо в контактную группу модульного разъема реле РП;
• Количество контактов: 0 - не имеет функции коммутации, только индикация;
• Количество пинов: 2 - соответствует стандартному разъему для индикаторов серии РП;
• Способ монтажа: непосредственная установка - не требует крепления, фиксируется в разъеме реле.

Совместимость и монтаж

Модуль rp-led-230ac совместим только с промежуточными реле серии РП Slim от EKF Averes, оснащенными разъемами РМ-22 или РМ-25. Установка выполняется просто: вынимается заглушка с разъема реле и вместо неё вставляется светодиодный модуль. Нельзя использовать с другими типами реле, даже если они имеют аналогичный внешний вид - контакты и габариты разъема могут не совпасть.

Преимущества

• Не требует внешнего источника питания - питание берётся напрямую от катушки реле;
• Энергоэффективный - потребляет всего 1 мА, не нагревается и не создаёт помех;
• Устойчив к скачкам напряжения - специально адаптирован для сетей 230 В AC;
• Замена индикатора не требует демонтажа реле - можно менять в процессе эксплуатации.

Ограничения применения

• Не подходит для постоянного тока - работает только с переменным напряжением 230 В;
• Не является защитным устройством - не предохраняет от перегрузок или КЗ;
• Не заменяет вольтметр или тестер - показывает наличие напряжения на катушке, но не уровень напряжения или состояние нагрузки;
• Несовместим с реле других серий, даже от EKF - только с РП Slim.

Примеры использования

• На панели управления станком: индицирует, когда реле включило двигатель;
• В распределительном щите: показывает, что система аварийного отключения активирована;
• В системах конвейеров: сигнализирует о запуске/остановке участка без доступа к внутренней схеме.

Практические советы

• Перед установкой проверьте, чтобы реле было обесточено - хотя модуль потребляет мало энергии, лучше соблюдать правила безопасности;
• Используйте только оригинальные разъемы РМ-22/РМ-25 - сторонние аналоги могут иметь другую форму контактов;
• Если индикатор не горит, проверьте целостность цепи катушки реле - проблема часто не в модуле, а в отсутствии напряжения на входе;
• При замене старого индикатора убедитесь, что новый модуль rp-led-230ac полностью вошёл в разъем - слышимый щелчок говорит о правильной посадке.
