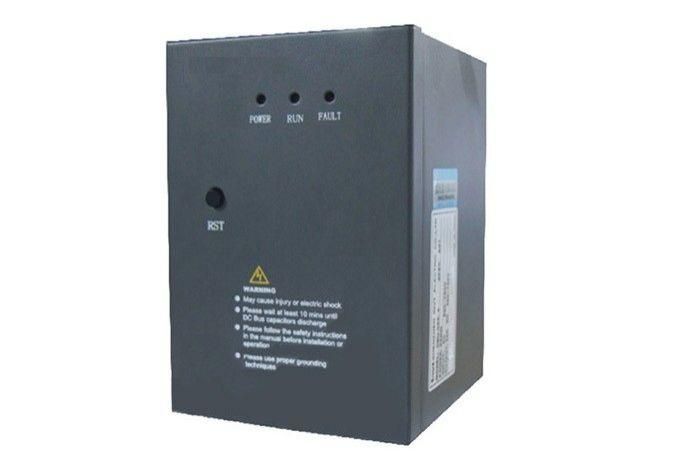

Тормозной модуль SystemeVar 18.5-37кВт 400В Systeme Electric SEOP4001

Тормозной модуль 18.5–37 кВт 400 В от Systeme Electric (артикул seop4001) обеспечивает безопасное рассеивание избыточной энергии при торможении двигателей с большими инерционными нагрузками, защищая частотный преобразователь от перенапряжения.

Назначение и область применения

Тормозной модуль 18.5–37 кВт 400 В применяется в системах с частотным регулированием, где двигатель работает в режиме генерирования - например, при спуске груза, остановке массивных механизмов или резком торможении. Без него энергия, возвращаемая от двигателя, переполняет промежуточную цепь преобразователя, вызывая аварийное отключение по перенапряжению. Модуль преобразует эту энергию в тепло через внешний тормозной резистор, позволяя системе работать стабильно даже при частых циклах торможения.

Подходит для применений: лифты, конвейеры, прокатные станы, центрифуги, фрезерные и токарные станки с высокой инерцией рабочего органа.

Технические характеристики

• Мощность: 18,5 – 37 кВт (диапазон совместимости с преобразователями этого класса)
• Напряжение питания: 3 фазы, 400 В переменного тока
• Тип компонента: тормозной модуль (не содержит встроенный резистор - требует подключения внешнего тормозного резистора)
• Серия: SystemeVar (совместим с преобразователями Systeme Electric этой серии)

Совместимость и монтаж

Тормозной модуль 18.5–37 кВт 400 В устанавливается между преобразователем частоты и тормозным резистором. Подключается к клеммам DC+ и DC− на шине постоянного тока преобразователя. Критически важно соблюдать полярность - неверная коммутация повредит модуль и преобразователь.

Для работы необходим внешний тормозной резистор соответствующей мощности и сопротивления - его параметры выбираются по таблице совместимости от Systeme Electric. Учитывайте тепловую нагрузку: резистор должен быть установлен в хорошо проветриваемом месте, подальше от чувствительной аппаратуры.

Модуль не имеет встроенного термозащитного выключателя - рекомендуется контролировать температуру резистора и модуля при длительном торможении.

Безопасность и стандарты

Произведён в соответствии с требованиями IEC/EN 61800-5-1 для силовой электроники. Соответствует нормам безопасности для оборудования категории III. Применяется в промышленных средах с уровнем загрязнения 2. Не предназначен для установки во взрывоопасных зонах.

Преимущества

• Обеспечивает надёжную работу преобразователя при частых и интенсивных торможениях
• Защищает конденсаторы промежуточного звена от пробоя из-за перенапряжения
• Уменьшает время остановки механизма без механических тормозов
• Интегрирован в серию SystemeVar - оптимально согласован с другими элементами системы

Ограничения применения

• Не работает без внешнего тормозного резистора - сам по себе не рассеивает энергию
• Не предназначено для непрерывного торможения более 10–15% времени в минуту - риск перегрева
• Не подходит для сетей с напряжением выше 480 В или ниже 380 В - возможна некорректная работа
• Не используется в системах с питанием от однофазной сети - требует трёхфазного входа 400 В

Примеры использования

• Лифтовая система: торможение кабины при спуске с максимальной нагрузкой
• Центрифуга: резкая остановка барабана после завершения цикла
• Прокатный стан: торможение роликов при изменении направления движения металлической полосы
• Конвейер с грузом: экстренная остановка при срабатывании датчика аварии

Практические советы

• Выбирайте тормозной резистор с сопротивлением, указанным в документации SystemeVar - слишком маленькое сопротивление перегружает модуль, слишком большое - снижает эффективность торможения
• Проверьте, что ваш преобразователь частоты поддерживает функцию активного торможения - некоторые модели требуют включения параметра “Brake Chopper”
• При монтаже используйте кабели с достаточным сечением - особенно на участке между модулем и резистором
• Перед первым запуском проверьте соединения на отсутствие люфта и окисления контактов
• Тормозной модуль 18.5–37 кВт 400 В от Systeme Electric (seop4001) следует обслуживать реже, чем механический тормоз, но периодически осматривайте корпус на нагрев и следы перегрева
