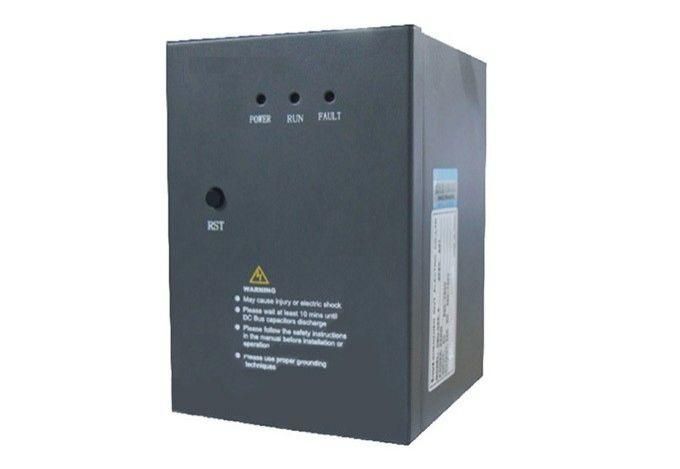

Тормозной модуль SystemeVar SE 220-250кВт 400В Systeme Electric SEOP4006

Тормозной модуль Systeme Electric seop4006 предназначен для безопасного рассеивания избыточной энергии при торможении мощных двигателей в системах с переменным током. Этот элемент особенно важен там, где нагрузка имеет большую инерцию - например, на конвейерах, лифтах или металлорежущих станках. Модуль работает совместно с частотными преобразователями Series SystemeVar и защищает их от выхода из строя из-за перенапряжения.

Назначение и область применения

Тормозной модуль seop4006 используется для управления рекуперацией энергии при торможении электродвигателей мощностью 220–250 кВт. Когда двигатель замедляется, он начинает работать как генератор - вырабатываемая электроэнергия возвращается в -звено частотника. Без тормозного модуля эта энергия вызывает повышение напряжения до опасных уровней, что приводит к аварийному отключению устройства. Modul seop4006 принимает эту энергию и преобразует её в тепло через внешний тормозной резистор, тем самым сохраняя работу системы.

Подходит для применений с высокой инерцией: промышленные конвейеры, подъёмники, центrifugalные машины, фрезерные и токарные станки, эскалаторы.

Технические характеристики

• Мощность: 220–250 кВт
• Напряжение сети: 3-phase 400 В
• Тип компонента: тормозной модуль (для внешнего тормозного резистора)
• Совместим с сериями преобразователей: SystemeVar
• Не содержит встроенного тормозного резистора - требует подключения внешнего

Совместимость и монтаж

Tормозной модуль seop4006 устанавливается между частотным преобразователем и внешним тормозным резистором. Подключение выполняется по схеме, указанной в руководстве пользователя вашего преобразователя. Клеммы модуля предназначены для надёжного соединения медными проводниками сечением не менее 25 мм2. Убедитесь, что расстояние от модуля до резистора минимально - длинные кабели увеличивают потери и риск помех.

Установка возможна только после полного отключения питания и проверки отсутствия остаточного напряжения в DC-цепи. Для обеспечения безопасности используйте заземление корпуса согласно требованиям IEC 60204-1.

Безопасность и стандарты

Modul seop4006 соответствует нормам EN 61800-5-1 и EN 61800-3 для электромагнитной совместимости и безопасности силовой электроники. Конструкция выполнена с учётом защиты от случайного контакта с токоведущими частями. Температурная защита внутренних компонентов активируется автоматически при превышении допустимых значений.

Преимущества

• Обеспечивает стабильную работу частотного преобразователя даже при частых и резких торможениях
• Защищает дорогостоящий инвертор от отказов по причине перенапряжения
• Интегрируется в существующие системы SystemeVar без изменения программного обеспечения
• Высокая надёжность благодаря использованию качественных полупроводниковых элементов

Ограничения применения

• Не постоянного тока - только для трёхфазных сетей 400 В
• Требует обязательного подключения внешнего тормозного резистора подходящей мощности и сопротивления
• Не предназначен для работы в условиях повышенной запылённости без дополнительной защиты (не имеет IP-классификации)
• Запрещено использование в взрывоопасных средах - отсутствуют взрывозащита и сертификат ATEX/IECEx
• Не следует применять при длительном режиме торможения свыше 10 % duty cycle без принудительного охлаждения

Примеры использования

• Лифтовые установки - торможение кабины при спуске с максимальной нагрузкой
• Цепные конвейеры с крупногабаритными грузами - остановка при аварийном сигнале
• Шлифовальные и точильные станки - быстрая остановка шпинделя после завершения операции
• Гидравлические насосы с большой маховиковой массой - снижение времени торможения до минимума

Практические советы

• Выбирайте тормозной резистор с сопротивлением, указанным в документации вашей модели преобразователя - неверный выбор приведёт к недостаточному торможению или перегреву модуля
• Резистор должен располагаться вне закрытых щитов - он сильно нагревается во время работы; нужен свободный доступ воздуха
• Перед первым запуском проверьте полярность подключения - перепутанные клеммы могут повредить модуль
• Регулярно осматривайте кабельные соединения - окисление контактных поверхностей снижает эффективность торможения
• Если система часто переходит в режим торможения - рассмотрите возможность установки двух параллельных резисторов для равномерного теплового распределения
