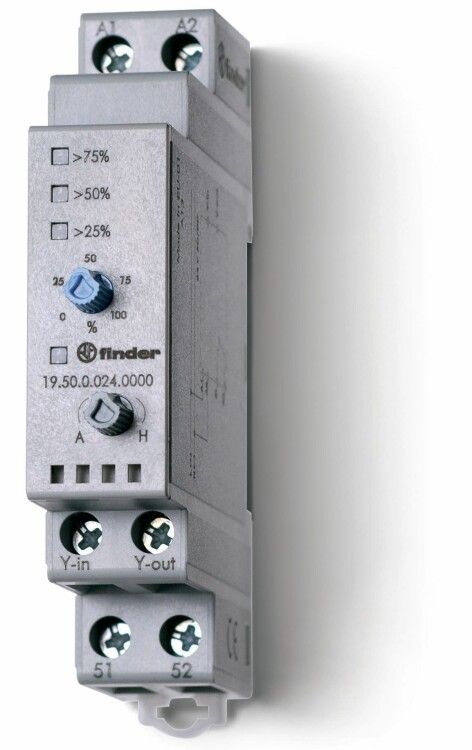

Модуль управления, аналоговый сигнал 0…10В DC; питание 24В АC/DC; монтаж на рейку 35мм; ширина 17.5мм; степень защиты IP20 | 195000240000 Finder 19.50.0.024.0000

Модуль управления Finder 19.50.0.024.0000 преобразует аналоговый сигнал 0–10 В постоянного тока в управляющее воздействие для внешних устройств, таких как регуляторы скорости, освещения или клапаны. Устройство питается от сети 24 В переменного или постоянного тока, монтируется на DIN-рейку и защищено от попадания пальцев и крупных частиц (IP20). Подходит для систем автоматизации в помещениях.

Назначение и область применения

Модуль управления Finder 19.50.0.024.0000 предназначен для интерфейса между контроллерами (например, PLC или терморегуляторами) и исполнительными механизмами. Он принимает входной сигнал 0–10 В DC и формирует на выходе коммутационный импульс через одиночный нормально разомкнутый контакт. Применяется там, где требуется точное управление мощностью - например, в системах освещения, теплых полов, вентиляции, насосах и приводах.

Технические характеристики

• Напряжение питания: 24 В AC/DC - работает как от переменного, так и от постоянного тока, что упрощает интеграцию в разнотипные системы.
• Входной сигнал: 0–10 В DC - совместим с большинством промышленных контроллеров и датчиков.
• Выход: один нормально разомкнутый контакт (NO) с обратной связью на клеммах 53–54 - позволяет отслеживать состояние выхода.
• Номинальный ток контакта: 1 А - подходит для нагрузок до 240 ВА (при 24 В) или 230 ВА (при 230 В).
• Способ монтажа: на DIN-рейку 35 мм - стандартная установка в распределительных щитах.
• Ширина модуля: 17,5 мм - компактный размер, удобен для плотной компоновки.
• Степень защиты: IP20 - предохраняет от доступа пальцев и крупных предметов, но не защищён от пыли и влаги.
• Материал корпуса: пластик - легкий, изолирующий, устойчивый к химическим воздействиям в помещении.
• Подключение: винтовые зажимы - надёжное фиксирование проводов, требует периодической проверки затяжки.
• Климатическое исполнение: УХЛ4 - рассчитан на работу в закрытых помещениях с температурой от −25 C до +40 C и повышенной влажностью.
• Нормативные документы: EN 60669-1, EN 60669-2-1 - соответствуют европейским требованиям к коммутирующим устройствам.

Совместимость и монтаж

Модуль управления Finder 19.50.0.024.0000 совместим с любыми источниками сигнала 0–10 В DC, включая датчики, PID-регуляторы и программируемые логические контроллеры. Для подключения используйте два провода на вход (Uin+ / Uin−) и два на выход (клеммы 53–54 - контакт обратной связи; основной выход - другие клеммы, указанные в схеме производителя). Монтаж выполняется на стандартную DIN-рейку 35 мм. Крепится защёлкой - просто вставьте модуль в направляющие и нажмите до щелчка. После установки проверьте правильность полярности входного сигнала - устройство имеет определённую полюсность.

Безопасность и стандарты

Модуль управления Finder 19.50.0.024.0000 сертифицирован по EN 60669-1 и EN 60669-2-1 - стандартам для выключателей и реле бытового и промышленного назначения. Защита IP20 исключает случайный контакт с токоведущими частями, но не обеспечивает герметичность. Не применяйте в условиях высокой запылённости, сырости или на улице. Корпус выполнен из самозагасающего пластика, соответствующего требованиям UL94 V-0.

Преимущества

• Работает от 24 В AC/DC - гибкость в выборе источника питания.
• Обратная связь через контакт 53–54 - возможность контроля состояния выхода без дополнительных датчиков.
• Компактная ширина 17,5 мм - экономия места в щите.
• Винтовые клеммы - надёжное соединение даже при вибрациях.
• Известный бренд Finder - гарантированная долговечность и совместимость с другими изделиями серии 19.

Ограничения применения

• Не предназначена для работы во влажных, пыльных или агрессивных средах - IP20 недостаточна для таких условий.
• Нельзя использовать для управления нагрузками выше 1 А - риск сваривания контактов.
• Требуется соблюдение полярности входного сигнала - неверное подключение приведёт к отказу.
• Не поддерживает PWM или импульсные сигналы - только аналоговый уровень 0–10 В.
• Не имеет индикации состояния - необходимо подключить внешний индикатор, если требуется визуальный контроль.

Примеры использования

• Регулировка яркости LED-освещения по сигналу от датчика освещённости.
• Управление скоростью вентилятора в HVAC-системе по команде от термостата.
• Переключение клапана в системе отопления при достижении заданной температуры.
• Автоматизация работы насоса в циркуляционном контуре по уровню давления.

Практические советы

• Проверяйте напряжение на входе перед подключением - сигнал должен быть стабильным 0–10 В DC, без помех.
• Используйте экранированные кабели для входного сигнала, особенно при длинных трассах - снижает влияние ЭМИ.
• Затягивайте винты клемм усилием 0,2–0,3 Нм - слабая затяжка вызывает нагрев, слишком сильная - повредит контакт.
• При использовании нескольких модулей в одном щите - располагайте их с учётом теплоотвода, не допускайте плотного прилегания друг к другу.
• Для диагностики - замерьте сопротивление между клеммами 53–54: при активированном выходе оно должно стремиться к нулю.
