Модуль управления Авто-Вкл-Выкл; 1CO 10A; питание 24В АC/DC; монтаж на рейку 35мм; ширина 11.2мм; степень защиты IP20 | 192100240000 Finder 19.21.0.024.0000

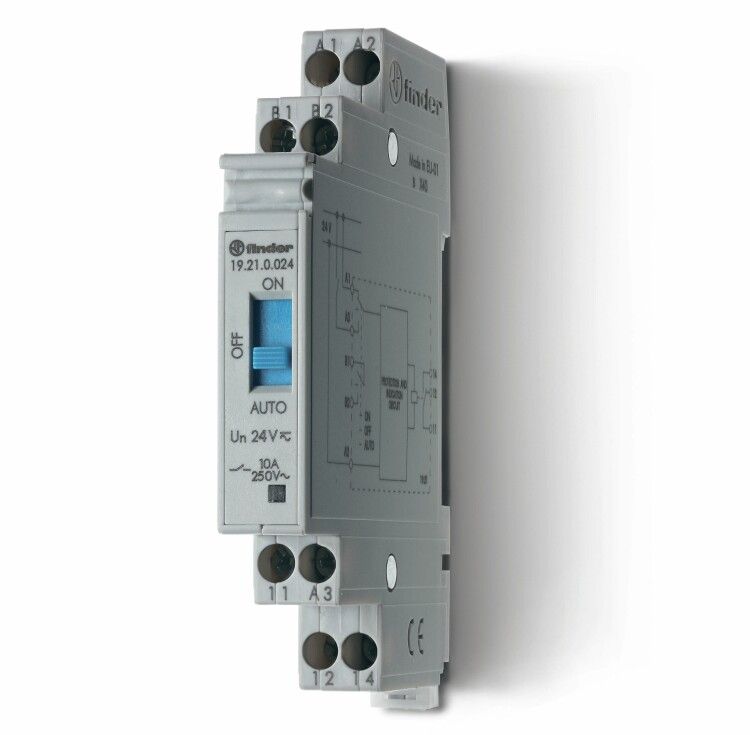

Модуль управления Finder 19.21.0.024.0000 - компактное устройство для дистанционного управления автоматическими выключателями через сигнал 24 В AC/DC. Он имеет один нормально-открытый контакт на 10 А и светодиодную индикацию состояния, что делает его удобным решением для систем автоматизации на DIN-рейке.

Назначение и область применения

Модуль управления Finder 19.21.0.024.0000 предназначен для коммутирования слабых управляющих сигналов в цепях силового оборудования. Его используют для удалённого включения/выключения нагрузки через внешний контроллер - например, PLC, реле времени или кнопочную станцию. Подходит для установки в распределительных щитах промышленных автоматизированных систем: станков, конвейеров, насосных групп, систем вентиляции.

Технические характеристики

• Напряжение питания: 24 В переменного или постоянного тока (AC/DC)
• Номинальный ток контакта: 10 А
• Тип контакта: 1 нормально-открытый (НО)
• Способ монтажа: на DIN-рейку 35 мм
• Ширина модуля: 11,2 мм
• Степень защиты: IP20 - защита от доступа пальцев и крупных предметов, но не от пыли и воды
• Материал корпуса: самозагасающий пластик
• Индикация: светодиод показывает наличие питания на входе
• Подключение вспомогательных цепей: винтовые зажимы
• Ручное управление: возможно принудительное включение/выключение кнопкой на корпусе
• Климатическое исполнение: УХЛ4 - работает при температуре от −25 C до +40 C и относительной влажности до 95%
• Обратная связь: контакт B1–B2 - тот же нормально-открытый контакт, который можно использовать для сигнализации состояния нагрузки

Совместимость и монтаж

Модуль управления Finder 19.21.0.024.0000 совместим со всеми стандартными DIN-рейками 35 мм. Для монтажа достаточно защёлкнуть его на рейке - фиксация механическая, без инструментов. Клеммы для подключения управляющего напряжения (A1/A2) и нагрузки (L/T) расположены сбоку и легко доступны. Винтовые зажимы рассчитаны на провода сечением до 2,5 мм2. Перед подключением проверьте полярность при использовании постоянного тока - хотя модуль работает и на переменном, соблюдение полярности продлевает срок службы светодиода индикации.

Безопасность и стандарты

Модуль соответствует европейским стандартам EN 60669-1 и EN 60669-2-1, которые регламентируют требования к коммутационным устройствам малой мощности. Это гарантирует надёжность изоляции, термостойкость материалов и безопасность при работе в условиях повышенной электромагнитной помехи. Сертифицирован для использования в промышленных электроустановках.

Преимущества

• Узкий форм-фактор (11,2 мм) позволяет экономить место в щите - идеально для плотной компоновки
• Поддержка AC/DC питания упрощает интеграцию в системы с разными источниками управления
• Светодиодная индикация даёт наглядную информацию о состоянии устройства без тестера
• Ручное управление позволяет диагностировать и обслуживать систему даже при отключенном контроллере
• Контакт обратной связи B1-B2 позволяет передавать сигнал о положении выхода в систему контроля

Ограничения применения

• Степень защиты IP20 исключает использование во влажных, пыльных или открытых помещениях - только внутри закрытых щитов
• Не предназначен для работы с высокими импульсными нагрузками (например, двигатели с частотниками без фильтров)
• Максимальный ток 10 А - нельзя применять для управления мощными нагревателями или большими электродвигателями без промежуточных контакторов
• Не обеспечивает защиту от перегрузки или короткого замыкания - служит только как управляющее реле

Примеры использования

• Управление вентилятором охлаждения станка по команде от PLC
• Включение световой сигнализации при аварийной остановке конвейера
• Формирование сигнала “готов” для системы сбора данных через контакт B1-B2
• Запуск насоса по таймеру в системе водоснабжения

Практические советы

• При подключении к PLC используйте экранированный кабель для управляющей цепи - снижает риск ложных срабатываний
• Учитывайте ширину 11,2 мм при планировании количества модулей на рейке - он занимает мало места, но требует свободного доступа к клеммам
• Если используется постоянный ток, подключайте A1 к минусу, A2 к плюсу - так светодиод будет работать дольше
• Контакт B1-B2 можно использовать для создания цепи “состояние вкл.” - подключите его к входу контроллера для мониторинга
• Не затягивайте винты слишком сильно - повредится пластиковая клемма
