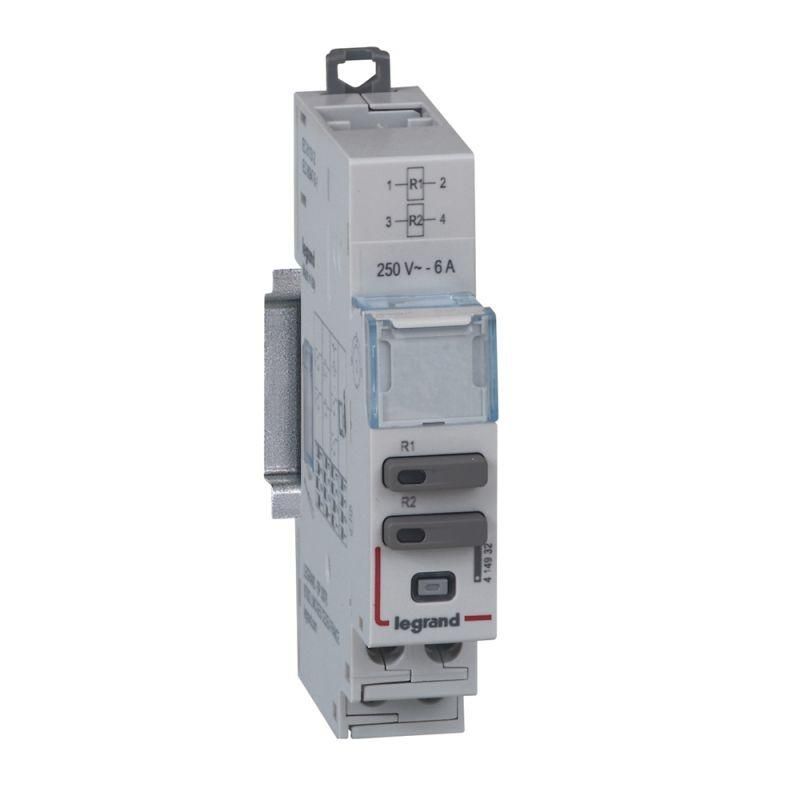

Модуль управления автоматическими выключателями универсальный CX3 EMS Leg 414932 Legrand

Модуль управления автоматическими выключателями универсальный CX3 EMS от Legrand позволяет удалённо управлять автоматическими выключателями через сигналы от внешних систем, обеспечивая контроль и безопасность в распределительных щитах. Артикул 414932 совмещает компактность, шинное подключение и светодиодную индикацию для удобной диагностики.

Назначение и область применения

Модуль управления автоматическими выключателями универсальный CX3 EMS предназначен для дистанционного включения и отключения автоматических выключателей в распределительных щитах. Он работает как интерфейс между системой автоматизации (например, BMS, SCADA) и силовым оборудованием. Подходит для объектов с централизованным управлением: офисные здания, производственные линии, системы освещения, HVAC. Управление возможно как по команде из сети, так и вручную на самом модуле.

Технические характеристики

• Тип изделия: реле управления (не автономный выключатель)
• Номинальное напряжение питания: 12–250 В переменного или постоянного тока - совместим с большинством систем автоматизации
• Номинальный ток коммутируемых цепей: 6 А - подходит для управления нагрузками до 1,5 кВт при 230 В
• Способ монтажа: установка на DIN-рейку 35 мм
• Количество модулей DIN: 1 - занимает минимальное место в щите
• Шинное соединение: да - питание и сигналы передаются через общую шину, исключает лишнюю проводку
• Степень защиты: IP40 - защищён от твёрдых частиц крупнее 1 мм, не предназначена для влаги или пыли в агрессивной среде
• Светодиодный дисплей: да - показывает текущий статус (вкл/выкл) и возможные ошибки
• Местное управление: да - можно включить/выключить вручную кнопкой на корпусе
• Выходы: 2 переключающих - позволяют управлять двумя различными цепями одновременно
• НО контакты: 0 - не имеет нормально замкнутых контактов, только размыкающие

Совместимость и монтаж

Модуль управления автоматическими выключателями универсальный CX3 EMS совместим с любыми автоматическими выключателями, которые имеют возможность дистанционного привода (электромагнитные расцепители типа shunt trip или undervoltage release). Для работы требуется подключение:

• Питания - через шину или отдельные клеммы (12–250 В)
• Управляющего сигнала - обычно 24 В постоянного тока от контроллера
• Цепей нагрузки - через внешние контакторы или прямые подключения к выключателям

Монтаж выполняется на стандартную DIN-рейку. Шинное соединение упрощает подвод питания ко всем устройствам в ряду. Кабели подключаются к верхним клеммам - доступ к ним сохраняется даже при установленном крышке.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для внутреннего использования в электроустановках. Степень защиты IP40 допускает применение только в закрытых щитах без воздействия воды, брызг или пыли. Модуль не предназначен для установки вне помещений или в сырых зонах (ванная, подвал, улица).

Преимущества

• Компактный формат - всего один модуль DIN, экономит место в щите
• Шинное подключение - снижает количество проводов и время монтажа
• Локальная кнопка - позволяет работать вручную при отказе системы управления
• Светодиодная индикация - сразу виден статус устройства без тестирования
• Поддержка двух каналов - один модуль управляет двумя выключателями

Ограничения применения

• Не является самостоятельным выключателем - требует наличия автомата с дистанционным приводом
• IP40 - нельзя использовать во влажных, пыльных или наружных условиях
• Нет нормально замкнутых контактов - невозможно реализовать функции “открыть при потере питания”
• Максимальный ток 6 А - не подходит для прямого управления мощными двигателями или нагревателями выше 1,5 кВт
• Требуется внешний источник управления - не имеет встроенного программирования или таймеров

Примеры использования

• Управление освещением в офисе: модуль получает сигнал от BMS и отключает свет после рабочего времени
• Автоматическое отключение оборудования на заводе при аварии - сигнал с датчиков активирует модуль
• Центральное отключение группы розеток в ночное время в гостинице
• Резервное отключение насосов в системе водоснабжения при превышении давления

Практические советы

• Перед установкой проверьте, что ваш автоматический выключатель имеет вход для шунта (shunt trip) - иначе модуль не будет работать
• Учитывайте посадочные размеры: модуль занимает 18 мм в ширину, но требует свободного места вокруг для теплоотвода
• Для надёжной работы используйте стабилизированный источник питания 24 В DC - колебания напряжения могут вызывать ложные срабатывания
• Если используется несколько модулей, подключайте все к одной шине питания - это упрощает обслуживание и повышает надёжность
• При использовании в системах с высокой частотой переключений (более 10 раз в час) рекомендуется периодическая проверка состояния контактов
