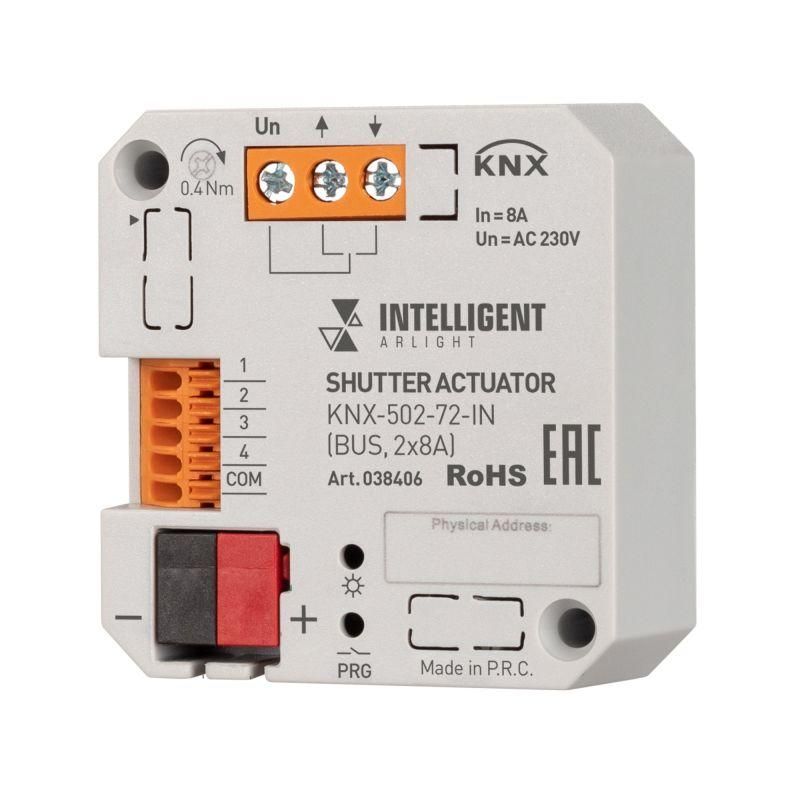

Модуль управления шторами KNX-502-72-IN (BUS 2х8А) (IP20 пластик) INTELLIGENT ARLIGHT 038406

Модуль управления шторами KNX-502-72-IN (BUS 2х8А) IP20 пластик от INTELLIGENT ARLIGHT предназначен для автоматического управления одной жалюзи или шторой в системах KNX. Он устанавливается в стандартный подрозетник и работает через сухие контакты, обеспечивая надёжное управление без необходимости прокладывать силовые провода к самому устройству.

Назначение и область применения

KNX-502-72-IN используется для централизованного управления шторами в домашних и коммерческих системах автоматизации на базе протокола KNX. Подходит для установки в офисах, гостиницах, частных домах и квартирах, где требуется плавное открывание/закрывание штор по расписанию, по сигналу с выключателя или через сценарии.

Технические характеристики

• Тип устройства: модуль управления шторами для системы KNX
• Количество каналов: 2 × 8 А (два отдельных выхода для управления двигателем штор)
• Питание: переменный ток 230 В, 50 Гц
• Напряжение шины KNX: 21–30 В постоянного тока
• Входы: 4 сухих контакта (бесточковые, можно настроить под кнопки, датчики или другие сигнальные устройства)
• Степень защиты: IP20 - защита от доступа пальцев, но не от воды и пыли
• Габариты: 50 × 52 × 21 мм
• Материал корпуса: пластик
• Установка: в стандартную монтажную коробку (подрозетник)

Совместимость и монтаж

KNX-502-72-IN совместим со всеми устройствами и контроллерами, поддерживающими протокол KNX. Для работы требует подключения к шине KNX (21–30 В DC) и сети 230 В AC для питания внутренней электроники и реле.

Монтаж выполняется в стандартную монтажную коробку глубиной не менее 40 мм. Кабели питания и шторного двигателя подключаются к клеммам на задней стенке модуля. Шина KNX подсоединяется через специальные разъёмы - полярность важна. Четыре входа «сухих контактов» позволяют подключить внешние кнопки, датчики света или движения - каждый из них программируется отдельно через ETS.

Безопасность и стандарты

Оборудование соответствует требованиям европейских норм для устройств KNX. Защита IP20 исключает использование во влажных помещениях - не рекомендуется устанавливать в ванных комнатах, бассейнах или на открытых террасах. Максимальная нагрузка на каждый канал - 8 А, что достаточно для большинства бытовых шторных двигателей до 180 Вт.

Преимущества

• Поддерживает четыре независимых входа - можно настроить несколько способов управления одной шторой (например, кнопка + датчик освещённости + сценарий времени)
• Не требует отдельного источника питания для управления - питание берётся из сети 230 В, а команды передаются по шине KNX
• Компактный размер позволяет установить в уже существующую монтажную коробку без замены
• Интегрируется в любую KNX-систему без дополнительных адаптеров

Ограничения применения

• Не предназначена для управления несколькими шторами одновременно - один модуль обслуживает одну штору
• IP20 не допускает эксплуатацию в условиях повышенной влажности или запылённости
• Не подходит для мощных промышленных механизмов - максимальная нагрузка 8 А на канал
• Требуется программирование через ETS - нельзя настроить вручную без компьютера и ПО

Примеры использования

• Автоматическое закрывание штор вечером по расписанию в спальной комнате
• Открытие штор при включении утреннего сценария «Пробуждение»
• Закрытие штор при ярком солнечном свете по сигналу с датчика освещённости
• Управление шторой с помощью трёх кнопок: у окна, возле кровати и на пульте в зале

Практические советы

• Перед установкой проверьте тип двигателя шторы - он должен работать от 230 В AC и потреблять не более 8 А
• Учитывайте посадочные размеры: модуль имеет ширину 50 мм - убедитесь, что ваш подрозетник позволяет свободно поместить его и закрыть крышку
• Настройте входы через ETS заранее - лучше всего использовать два входа для «открыть» и «закрыть», остальные - для остановки или режимов
• Не перегружайте шину KNX - если в системе много модулей, следите за суммарным током потребления
• Для долгой службы используйте качественные кабели с достаточным сечением - особенно между модулем и двигателем шторы
