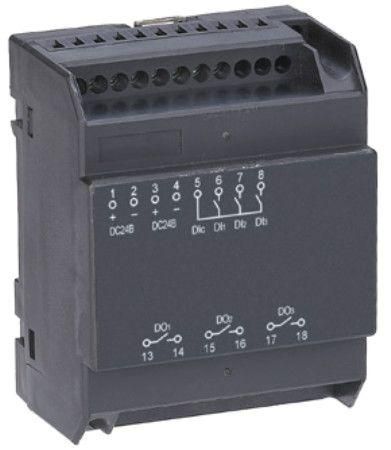

МОДУЛЬ УПРАВЛЕНИЯ SYSTEMEPACT ACB ПО ШИНЕ СВЯЗИ | SPA-SCM SE APC

Модуль управления SYSTEMEPACT ACB по шине связи SE (артикул spa-scm) от бренда Systeme Electric предназначен для дистанционного управления автоматическими выключателями серии SystemePact ACB через шину Modbus RTU, обеспечивая централизованную коммутацию и мониторинг в системах электроснабжения.

Назначение и область применения

Модуль управления SYSTEMEPACT ACB по шине связи SE используется для удалённого включения и отключения автоматических выключателей SystemePact ACB без физического доступа к оборудованию. Он применяется в системах автоматизации зданий, промышленных линиях, объектах ЖКХ и энергоносителей, где требуется централизованный контроль питания. Подходит для интеграции в SCADA-системы, ПЛК и другие устройства, поддерживающие протокол Modbus RTU.

Технические характеристики

• Номинальное напряжение питания: 24 В постоянного тока
• Тип интерфейса: Modbus RTU по последовательной шине (RS-485)
• Способ монтажа: крепление на DIN-рейку или G-рейку
• Степень защиты: IP20 - защищён от контакта с пальцами и предметами более 12 мм, но не от пыли и воды
• Совместим с аппаратами серии SystemePact ACB

Совместимость и монтаж

Модуль управления SYSTEMEPACT ACB по шине связи SE устанавливается исключительно совместно с выключателями SystemePact ACB. Для работы необходима последовательная шина RS-485 с правильной терминированием и полярностью A/B. Монтаж выполняется на стандартной DIN-рейке шириной 35 мм или G-рейке. Кабель подключения к шине должен иметь экранирование и быть проложен отдельно от силовых проводов для минимизации помех.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для устройств низковольтной автоматики. Степень защиты IP20 допускает использование только внутри закрытых щитов или помещений, защищённых от попадания пыли и влаги. Не предназначено для установки на открытых площадках или в условиях повышенной запылённости.

Преимущества

• Управление выключателем на расстоянии - снижает риск травматизма при обслуживании высоковольтного оборудования
• Поддержка стандарта Modbus RTU - совместим с большинством промышленных контроллеров и программных платформ
• Простая интеграция в существующую систему автоматизации без замены основного аппарата
• Напряжение питания 24 В - безопасный уровень, совместимый с типичными промышленными источниками

Ограничения применения

• Не работает с другими сериями выключателей, кроме SystemePact ACB
• Требует внешнего источника питания 24 В DC - не имеет встроенного преобразователя
• IP20 не допускает установку во влажных, пыльных или наружных помещениях
• Не предоставляет функции измерения тока/напряжения - только команды включения/выключения

Примеры использования

• Автоматическое отключение конвейера на заводе при аварийной ситуации по сигналу от ПЛК
• Удалённое включение освещения в административном корпусе по расписанию через SCADA-систему
• Централизованное управление группой выключателей в распределительном щите жилого комплекса
• Работа с системой “умного” здания, где питание оборудования регулируется по occupancy-сенсорам

Практические советы

• Перед подключением проверьте адрес Modbus модуля - он должен быть уникальным в сети (по умолчанию часто установлен 1)
• Используйте двужильный экранированный кабель с twisted pair для шины RS-485, заземлите экран в одной точке
• Убедитесь, что источник питания 24 В DC стабилен - скачки напряжения могут вызвать сбои в работе
• При проектировании системы учтите максимальную длину шины - до 1200 метров при скорости 9600 бод, но лучше ограничивать 500–800 м для надёжности
• Не перепутайте выводы A и B на шине - неверная полярность сделает связь невозможной
