Модуль вентиляторный TRAY-100 с 4-я вентиляторами для установ. в напольные шкафы SH-05C; ND-05C Г=1000мм Cabeus 7948c

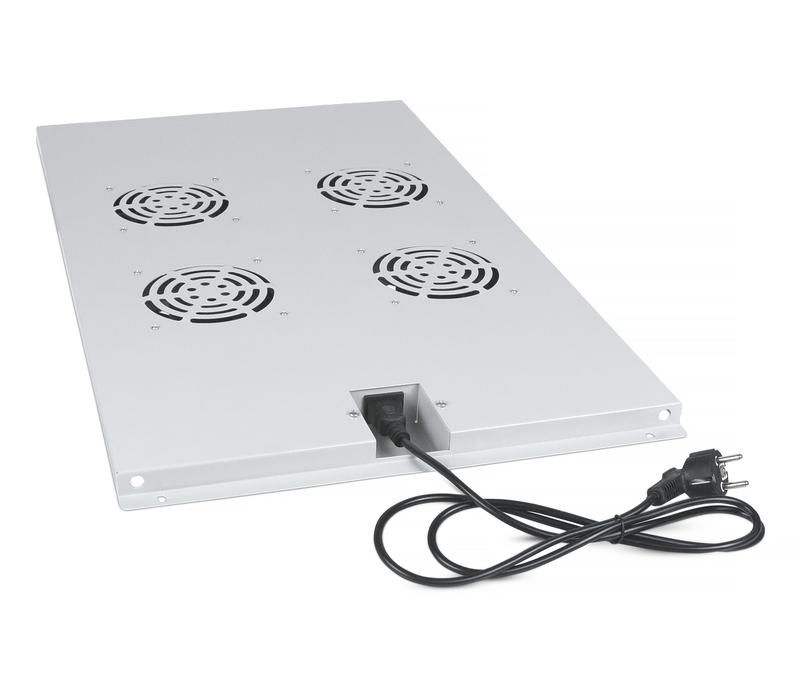

Модуль вентиляторный с 4 вентиляторами для напольных шкафов SH-05C, ND-05C, глубина 1000мм - устройство для активного охлаждения телекоммуникационных шкафов Cabeus глубиной 1000 мм. Он обеспечивает удаление лишнего тепла за счет четырёх крышных вентиляторов, питается от сети 230 В и устанавливается на потолок шкафа. Артикулы 7948c и tray-100 соответствуют этой модели.

Назначение и область применения

Модуль вентиляторный с 4 вентиляторами для напольных шкафов SH-05C, ND-05C, глубина 1000мм предназначен для принудительного отвода тепла изнутри телекоммуникационных шкафов Cabeus. Подходит для установки в шкафы глубиной 1000 мм, где установлено оборудование, выделяющее тепло - коммутаторы, серверы, оптические терминалы, UPS. Устройство работает постоянно, поддерживая температурный режим внутри шкафа в допустимых пределах.

Технические характеристики

• Количество вентиляторов: 4
• Тип вентиляторов: крышные
• Объёмный расход воздуха: 600 м³/ч (совокупный для всех вентиляторов)
• Рабочее напряжение: 230 В переменного тока (AC)
• Номинальная мощность: 70 Вт
• Степень защиты IP: IP20 - защита от контакта с пальцами и крупными предметами, но не от пыли и воды
• Цвет корпуса: серый (RAL 7035)
• Глубина совместимого шкафа: 1000 мм
• Способ монтажа: крепление к верхней стенке шкафа (потолочная установка)

Совместимость и монтаж

Модуль вентиляторный с 4 вентиляторами для напольных шкафов SH-05C, ND-05C, глубина 1000мм рассчитан исключительно на установку в напольные шкафы Cabeus глубиной 1000 мм. Крепление выполняется с внутренней стороны шкафа - к его верхней панели. Для подключения используется шнур питания с разъёмом IEC 320 C13 и вилкой Schuko длиной 1,5 м. Шнур уже встроен - внешнее подключение не требуется. Не подходит для установки в боковые или передние стенки шкафа. Нельзя использовать в шкафах меньшей глубины - вентиляторы будут зажаты или не смогут эффективно циркулировать воздух.

Безопасность и стандарты

Защита IP20 означает, что модуль не защищён от попадания пыли и влаги. Его нельзя устанавливать в помещениях с высокой влажностью, сыростью или риском брызг. Работает только в сухих, закрытых помещениях - типичных телекоммуникационных или IT-комнат. Электрическая безопасность соответствует требованиям для бытовых и офисных сетей 230 В AC. Не имеет встроенной защиты от перегрузки или перегрева - контроль температуры должен обеспечивать система управления шкафом.

Преимущества

• Четыре вентилятора обеспечивают равномерную циркуляцию воздуха по всей высоте шкафа
• Порошковое покрытие корпуса устойчиво к механическим повреждениям и коррозии
• Встроенный шнур питания с разъёмом C13 упрощает подключение - не требует проводки
• Оптимальная мощность 70 Вт - энергоэффективна при достаточном воздушном потоке
• Специальная форма и габариты точно соответствуют внутренним размерам шкафов Cabeus глубиной 1000 мм

Ограничения применения

• Не подходит для шкафов глубиной менее 1000 мм - физически не поместится
• IP20 запрещает использование в условиях повышенной влажности, пыли, на улице или в производственных цехах
• Не имеет регулировки скорости вращения - работает на постоянной мощности
• Не совместим с системами автоматического управления температурой - требует внешнего контроллера для включения/выключения
• Не предназначен для установки в настенные или настольные шкафы - только в напольные Cabeus

Примеры использования

• Шкаф Cabeus с 10+ сетевыми коммутаторами в серверной комнате офиса
• Телекоммуникационный шкаф на базовой станции мобильной связи
• Распределительный шкаф с OLT-оборудованием в многоквартирном доме
• IT-шкаф с маршрутизаторами и SFP-модулями в центральной точке доступа

Практические советы

• Перед установкой проверьте, чтобы верхняя крышка шкафа была плоской и прочной - модуль крепится болтами прямо к ней
• Убедитесь, что над шкафом есть свободное пространство минимум 10–15 см - иначе горячий воздух не сможет отвести нормально
• Избегайте установки рядом с источниками влаги, паром или пылевыми выбросами - даже при IP20 это снижает срок службы вентиляторов
• Проверяйте состояние вентиляторов каждые 6 месяцев - особенно в пыльных помещениях, даже если они внутри шкафа
• Если шкаф находится в помещении с кондиционированием - можно использовать модуль только при температуре выше +28 C внутри шкафа
