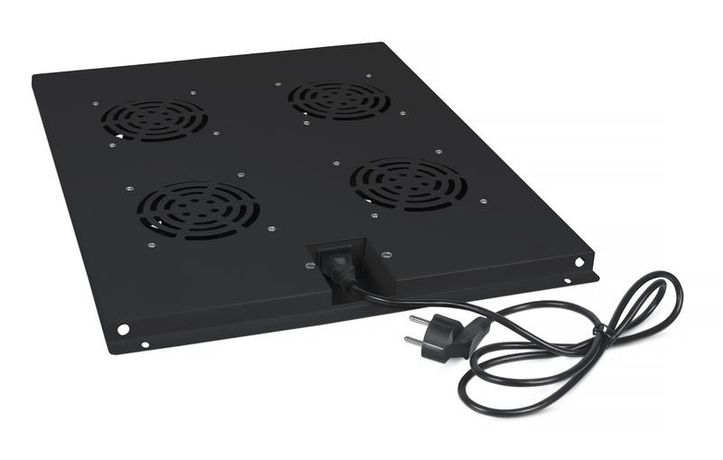

Модуль вентиляторный с 4-я вентиляторами для установки в напольные шкафы серии SH-05C, ND-05C глубиной 800мм, цвет черный (RAL 9004) - TRAY-80-BK Cabeus 8613c

Модуль вентиляторный с 4 вентиляторами для напольных шкафов SH-05C, ND-05C - устройство для активного охлаждения внутрителекоммуникационных шкафов глубиной 800 мм. Бренд Cabeus предлагает эту модель как надежное решение для удаления лишнего тепла в условиях постоянной нагрузки на оборудование. Артикулы tray-80-bk и 8613c соответствуют одной и той же сборке с четырьмя крышными вентиляторами.

Назначение и область применения

Модуль вентиляторный с 4 вентиляторами для напольных шкафов SH-05C, ND-05C предназначен для принудительного отвода тепла изнутри телекоммуникационных или серверных шкафов. Он работает как вытяжная система: забирает горячий воздух из зоны оборудования и выводит его за пределы корпуса. Подходит для установки в напольные шкафы Cabeus глубиной 800 мм. Применяется там, где важно поддерживать температурный режим: в центрах обработки данных, узлах связи, системах автоматизации и распределительных щитах с высокой плотностью компонентов.

Технические характеристики

• Количество вентиляторов: 4 крышных типа - обеспечивают равномерную циркуляцию воздуха по всей площади шкафа;
• Объемный расход: 600 м³/ч - суммарная производительность всех вентиляторов;
• Рабочее напряжение: 220–250 В переменного тока - совместим с сетями бытового и промышленного назначения;
• Номинальная мощность: 70 Вт - энергоэффективное потребление при максимальной нагрузке;
• Степень защиты IP20: защита от контакта с пальцами и крупными предметами, но не от пыли и воды - подходит только для сухих помещений;
• Цвет: черный (RAL 9004) - матовое покрытие порошковой краской, не бликует, маскирует следы эксплуатации;
• Способ монтажа: крепление в стойку 19" или внутрь шкафа - фиксируется на верхнюю стенку корпуса;
• Питание: через шнур IEC 320 C13/Schuko длиной 1,5 м - подключение к обычной розетке.

Совместимость и монтаж

Модуль вентиляторный с 4 вентиляторами для напольных шкафов SH-05C, ND-05C рассчитан исключительно на установку в шкафы глубиной 800 мм, такие как модели Cabeus. Крепление выполняется с внутренней стороны верхней крышки шкафа - требуется минимум два болта или самореза для фиксации. Шнур питания имеет стандартный разъем Schuko, что позволяет легко подключить устройство к любой розетке без переходников. Для обеспечения эффективного теплообмена между вентиляторами и оборудованием рекомендуется оставлять свободное пространство выше модуля - не менее 5 см.

Безопасность и стандарты

Устройство соответствует требованиям безопасности для электрооборудования класса II (двойная изоляция). Степень защиты IP20 допускает использование только во внутренних помещениях с контролируемой влажностью и отсутствием пылевых выбросов. Не применяйте в местах с риском попадания жидкости, химических паров или агрессивной среды. Напряжение 220–250 В требует соблюдения правил работы с сетью переменного тока - подключение должно выполнять квалифицированный персонал.

Преимущества

• Четыре вентилятора работают одновременно - повышается надежность системы: даже при отказе одного остальные продолжают работу;
• Высокая производительность (600 м³/ч) обеспечивает достаточный воздушный поток для шкафов до 800 мм глубины;
• Интегрированный дизайн - все элементы собраны в одном корпусе, снижаются затраты времени на монтаж;
• Энергопотребление всего 70 Вт - экономичнее аналогов с большей мощностью;
• Черное покрытие (RAL 9004) гармонирует с корпусами шкафов Cabeus и другими промышленными решениями.

Ограничения применения

• Не подходит для установки в шкафы меньшей глубины - конструкция не будет правильно располагаться;
• IP20 запрещает применение в сырых, пыльных или открытых помещениях - нельзя использовать на улице или в цехах с технологической пылью;
• Не регулируется скорость вращения - работает постоянно при включенном питании, без термостата или управления;
• Не предназначен для замены встроенных систем охлаждения серверов - только для внешнего охлаждения шкафа в целом.

Примеры использования

• Шкафы с коммутаторами и маршрутизаторами в офисных центрах связи;
• Распределительные щиты с PLC и частотниками на производстве;
• Аппаратные комнаты в медицинских учреждениях с серверами ЭЛП;
• Автоматизированные пункты управления в ЖКХ и транспорте.

Практические советы

• Перед установкой проверьте, чтобы верхняя крышка шкафа была плоской и достаточно прочной - модуль весит около 3–4 кг;
• Подключите шнур питания так, чтобы он не пережимался дверцами или проводами - это продлит срок службы;
• Регулярно осматривайте решетки вентиляторов - при скоплении пыли производительность снижается на 20–30%;
• Если температура в шкафу часто превышает +40C, рассмотрите возможность установки дополнительного термореле или фильтра;
• Замена вентиляторов возможна - они стандартизированы, можно заказать запчасти по артикулу модуля.
