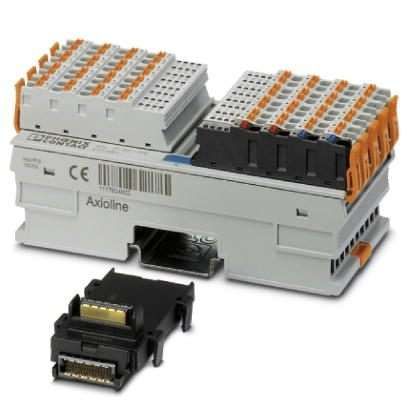

Модуль ввода-вывода AXL F DI64/1 2F Phoenix Contact 2701450

Модуль ввода-вывода AXL F DI64/1 2F от Phoenix Contact предназначен для сбора сигналов с 64 дискретных входов в системах автоматизации. Этот модуль обеспечивает надёжную передачу состояний с датчиков и кнопок в контроллер, особенно там, где требуется компактное решение с высокой плотностью каналов.

Назначение и область применения

Модуль ввода-вывода AXL F DI64/1 2F используется для считывания бинарных сигналов — например, положений конечных выключателей, датчиков наличия, кнопок управления. Он подключается к контроллерам PLC через шину Profinet или Ethernet/IP, когда система требует большого количества входов в ограниченном пространстве. Подходит для промышленного оборудования: конвейеров, упаковочных линий, станков с ЧПУ, систем транспортировки.

Технические характеристики

• Количество входов: 64
• Тип входов: дискретные (DI)
• Напряжение питания: 24 В постоянного тока (стандартный уровень для промышленной автоматики)
• Интерфейс связи: EtherCAT (по умолчанию для серии AXL F)
• Степень защиты корпуса: IP20 (защита от прикосновения и крупных частиц, не предназначена для работы на открытом воздухе)
• Габариты: соответствует формату DIN-рейки 35 мм
• Работает в температурном диапазоне от –25 °C до +60 °C

Совместимость и монтаж

Модуль ввода-вывода AXL F DI64/1 2F совместим со шлейфовыми кабелями серии AXL F и монтируется на стандартную DIN-рейку. Для подключения сигнальных проводов используются зажимы типа Spring Cage — они позволяют фиксировать провода без инструментов. Каждый из 64 входов имеет собственный светодиодный индикатор состояния. Модуль подключается к коммуникационному шасси AXL F, которое обеспечивает питание и связь. Убедитесь, что шасси поддерживает нужное количество слотов и тип протокола (EtherCAT).

Безопасность и стандарты

Модуль ввода-вывода AXL F DI64/1 2F соответствует требованиям EN 61131-2 (стандарт для промышленных контроллеров) и имеет сертификат CE. Защита от перегрузки и короткого замыкания реализована на уровне каждого канала. Напряжение входов допускает работу с сигналами 24 В DC ±10 %, импульсы до 1 ms учитываются корректно.

Преимущества

• Высокая плотность: 64 канала в одном модуле снижают потребность в нескольких устройствах и уменьшают число точек соединения
• Надёжная механическая фиксация: зажимы Spring Cage исключают ослабление контактов при вибрациях
• Яркие индикаторы: каждый вход имеет LED, что ускоряет диагностику отказов
• Лёгкий доступ к клеммам: можно менять провода без демонтажа всего модуля

Ограничения применения

• Не предназначен для работы во взрывоопасных средах — отсутствуют взрывозащита и сертификат ATEX
• Не работает с переменным током — только 24 В постоянного тока
• IP20 не защищает от воды, пыли или агрессивных сред — установка возможна только внутри щита
• Требует совместимого шасси AXL F; не подключается напрямую к PLC без промежуточного модуля связи

Примеры использования

• На конвейере: контроль положения деталей с помощью 64 фотоэлементов
• На станке: сбор сигналов с энкодеров, предельных выключателей и аварийных кнопок
• В системе хранения: определение заполненности ячеек с помощью датчиков уровня
• В логистических комплексах: учёт проходов через ворота и активации сенсоров

Практические советы

• Перед монтажом проверьте, чтобы все провода были обесточены — даже при 24 В есть риск повредить чувствительные входы
• Используйте экранированные кабели для длинных линий, чтобы минимизировать помехи
• При подключении к шасси учитывайте максимальную нагрузку по току — суммарный ток всех 64 входов не должен превышать допустимые значения шасси
• Для быстрой диагностики используйте индикаторы: если светится только один из 64 входов, проблема скорее всего в конкретном датчике или проводе
• Запомните: AXL F DI64/1 2F — это только входной модуль. Выходы требуют отдельного модуля DO.
