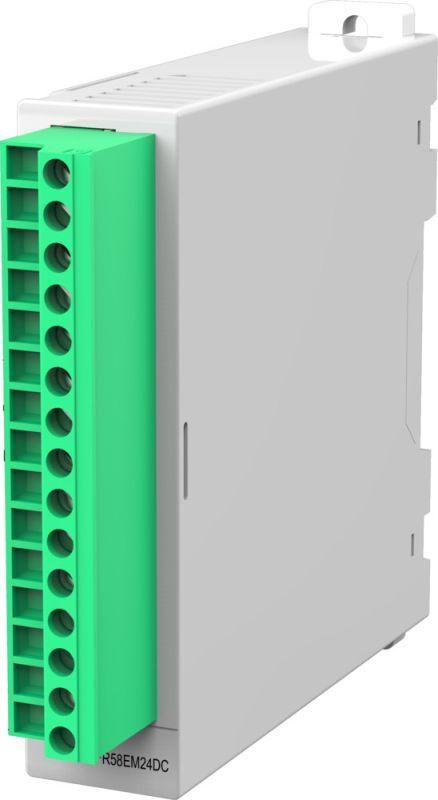

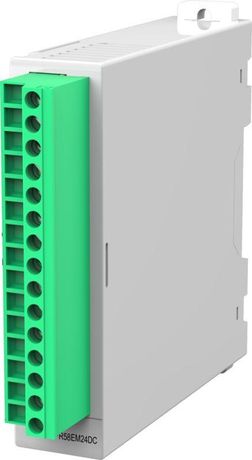

Модуль ввода-вывода для MFR580 7DI (24В DC) и 4RO (3НО+1НЗ) SE MFR58EM24DC APC

Модуль ввода-вывода 7 дискретных входов (24В DC) и 4 реле (3 нормально открытых + 1 нормально закрытый) SE - компактный модуль расширения для системы MFR580, позволяющий увеличить количество цифровых входов и релейных выходов без замены основного устройства. Артикул mfr58em24dc предназначен для промышленной автоматизации с напряжением 24 В постоянного тока.

Назначение и область применения

Модуль ввода-вывода 7 дискретных входов (24В DC) и 4 реле (3 нормально открытых + 1 нормально закрытый) SE используется для расширения функционала контроллеров системы MFR580. Он позволяет подключать дополнительные датчики, кнопки, концевые выключатели и управлять внешними устройствами через релейные контакты. Подходит для систем управления двигателями, конвейерами, насосами, вентиляцией и другим оборудованием, где требуется гибкая настройка логики работы.

Технические характеристики

• Число дискретных входов: 7
• Напряжение входов: 24 В постоянного тока (DC)
• Число релейных выходов: 4
• Тип реле: 3 нормально открытых (NO), 1 нормально закрытый (NC)
• Совместимость: исключительно с системой MFR580
• Подключение: через шину интерфейса MFR580, без дополнительных проводов питания

Совместимость и монтаж

Модуль ввода-вывода 7 дискретных входов (24В DC) и 4 реле (3 нормально открытых + 1 нормально закрытый) SE устанавливается только на базовый блок MFR580. Монтаж выполняется путём физического защёлкивания на DIN-рейку рядом с основным устройством. Электрическое соединение происходит автоматически через внутреннюю шину - никаких внешних кабелей для передачи сигналов не требуется. Для подключения входов используйте провода сечением до 1,5 мм2. Выходы реле рассчитаны на коммутацию нагрузок до 250 В переменного тока и 30 В постоянного тока, максимальный ток - 5 А на контакт.

Безопасность и стандарты

Модуль соответствует требованиям безопасности IEC/EN 60947-5-1 для коммутирующих устройств и IEC/EN 61131-2 для PLC-оборудования. Защита от переполюсовки на входах обеспечена. Нет встроенной защиты от импульсных помех - рекомендуется применять фильтры на входах при работе в условиях высокой электромагнитной активности.

Преимущества

• Увеличивает количество доступных входов с 5 до 12 и выходов с 4 до 8 при использовании одного MFR580
• Не требует отдельного источника питания - питание берётся от основного блока MFR580
• Интегрированная связь с системой MFR580 снижает риск ошибок программирования и сбоев связи
• Разделённые типы реле (НО и НЗ) обеспечивают гибкость в реализации аварийных сценариев

Ограничения применения

• Не работает самостоятельно - обязателен базовый блок MFR580
• Не предназначен для подключения аналоговых сигналов (температура, давление и т.д.)
• Выходы реле не подходят для частотного регулирования или PWM-управления
• Работает только при температуре окружающей среды от –25 C до +60 C
• Не имеет IP-защиты - установка допускается только внутри щита

Примеры использования

• Управление конвейером: 7 входов - датчики наличия продукта, аварийные остановы; 4 реле - запуск мотора, включение световой сигнализации, срабатывание тормоза
• Система вентиляции: входы - датчики открывания дверей, выходы - включение вентиляторов и звукового оповещения
• Автоматизация насосной станции: один нормально закрытый реле - экстренная остановка при превышении уровня, три нормально открытых - включение насосов по очереди

Практические советы

• Перед подключением проверьте полярность 24 В DC на входах - неверное подключение повредит модуль
• Для надёжной работы используйте экранированные кабели на входах, особенно при прокладке рядом с силовыми цепями
• При проектировании логики учтите, что реле имеют механический износ - не применяйте их для частых переключений более 10 раз в минуту
• Артикул mfr58em24dc совместим только с версией MFR580, поддерживающей модульную расширяемую платформу SystemePact MCP
• Не устанавливайте модуль рядом с источниками тепла - перегрев снижает срок службы реле
