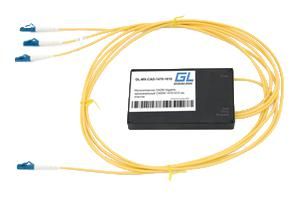

Модуль ввода/вывода CWDM 1310/1450нм одноканальный односторонний для одноволоконных систем пластик NIKOMAX GL-CWDM-OADM-A1310-D1450 GIGALINK

Модуль ввода/вывода CWDM 1310/1450 нм одноканальный односторонний для одноволоконных систем пластик от NIKOMAX (арт. gl-cwdm-oadm-a1310-d1450) - пассивный оптический фильтр, позволяющий добавить или выделить один канал в многоканальной сети на одном волокне без необходимости в питании.

Назначение и область применения

Этот модуль используется в сетях передачи данных, построенных по технологии CWDM (Coarse Wavelength Division Multiplexing). Он позволяет ввести или вывести сигнал одной конкретной длины волны - 1310 нм или 1450 нм - в уже существующий поток данных, проходящий по одному оптоволокну. Это особенно полезно в промежуточных узлах связи, где необходимо перехватывать или добавлять трафик без полного раскрытия всего спектра.

Подходит для операторов связи, предприятий с собственной оптической инфраструктурой, объектов с удалённым оборудованием - например, базовых станций, камер видеонаблюдения, систем автоматизации.

Технические характеристики

• Работает на двух длинах волн: 1310 нм (ввод) и 1450 нм (вывод) - одностороннее направление
• Исполнение: пассивный, не требует внешнего питания
• Тип волокна: одномодовое (SMF)
• Диапазон CWDM: совместим со всеми стандартными длинами волн от 1270 до 1610 нм с шагом 20 нм
• Форм-фактор: 19" шасси, высота 1U
• Корпус: пластиковый, для внутренней установки в коммутационную стойку

Совместимость и монтаж

Модуль gl-cwdm-oadm-a1310-d1450 вставляется в стандартную 1U-панель 19-дюймовой стойки. Подключается через SC/APC или LC/APC разъёмы - тип разъёма указывается в заказе, в данных не указан. Для работы требуется наличие оптического кабеля с соответствующими переходниками. Установка выполняется в щите или серверной, где есть доступ к основному оптоволоконному трассу.

Не требует настройки. После подключения работает сразу. Главное условие - правильная согласованность длин волн: 1310 нм должен подаваться на вход модуля, 1450 нм - выходить на сторону нагрузки, и наоборот, если используется в противоположном направлении.

Безопасность и стандарты

Устройство не содержит активных компонентов, не греется, не создаёт помех. Соответствует требованиям к пассивным оптическим элементам в сетях связи. Нет сертификатов ЭМС или защиты от поражения током - так как не использует электроэнергию.

Преимущества

• Нет потребления энергии - снижает затраты и исключает отказы из-за сбоев питания
• Высокая надёжность - отсутствие электроники делает устройство долговечным
• Легко интегрируется в существующую CWDM-инфраструктуру
• Занимает минимум места - 1U в стойке

Ограничения применения

• Работает только с двумя заданными длинами волн - нельзя изменить на другие (например, 1350 нм или 1490 нм)
• Не поддерживает двунаправленный трафик - каждый канал работает только в одну сторону
• Пластиковый корпус не рассчитан на уличную установку - только внутри помещений
• Не имеет индикации состояния - невозможно проверить работоспособность без тестера

Примеры использования

• Добавление канала видеонаблюдения на 1310 нм в существующую сеть, работающую на 1450 нм
• Выделение трафика с удалённого терминала в центральном узле без изменения остальных каналов
• Разделение трафика между офисом и складом на одном волокне, когда другое волокно недоступно

Практические советы

• Перед установкой убедитесь, что длины волн на обоих концах линии точно совпадают с 1310/1450 нм - даже +-5 нм может вызвать потерю сигнала
• Используйте разъёмы с углом полировки APC - они снижают отражения, важны для точных CWDM-систем
• Не забудьте закрыть свободные порты заглушками - попадание пыли снижает качество связи
• Проверяйте целостность волокна до подключения модуля - он сам не диагностирует обрыв
• Если нужна гибкость - выбирайте универсальные OADM с возможностью замены фильтров; этот же модуль gl-cwdm-oadm-a1310-d1450 является жёстко зафиксированным решением.
