Модули индикации и защиты Зеленый Светодиод 6-24VAC/DC - 9901002459 FINDER 99.01.0.024.59

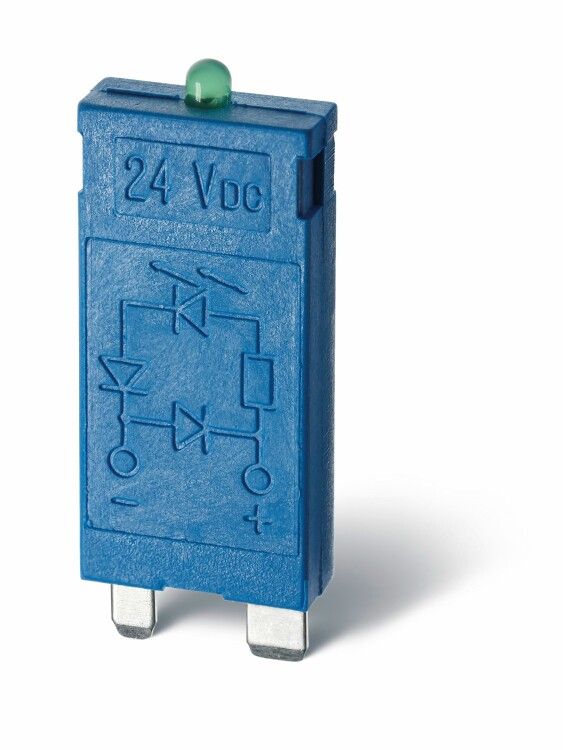

Модуль индикации LED зеленый 6…24В AC/DC от Finder (артикулы 9901002459 и 99.01.0.024.59) - компактное устройство для визуального контроля состояния цепи в автоматических системах. Подходит для установки на печатную плату и работает как от переменного, так и от постоянного тока.

Назначение и область применения

Модуль индикации LED зеленый 6…24В AC/DC используется для отображения включённого состояния оборудования. Он показывает, что напряжение подано и система находится в рабочем режиме. Применяется в панелях управления, автоматике, промышленной электронике, станках, конвейерах и других устройствах, где требуется наглядный сигнал активности.

Технические характеристики

• Напряжение питания: 6–24 В AC/DC - работает как от сети 24 В переменного тока, так и от постоянного, включая батарейные системы;
• Номинальный ток: 1 А - способен коммутировать нагрузку до 1 ампера, не требует внешнего реле;
• Цвет свечения: зелёный - стандартный цвет для сигнализации “нормальное состояние”;
• Способ монтажа: на печатную плату - устанавливается через отверстия и паяется, не имеет разъёмов;
• Степень защиты: IP20 - защищён от прикосновений к токоведущим частям, но не от пыли и влаги;
• Материал корпуса: пластик - легкий, изолирующий, устойчивый к механическим воздействиям;
• Количество переключающих контактов: 1 - внутренний контакт замыкает цепь при подаче напряжения; контакты для подключения светодиода уже встроены;
• Климатическое исполнение: УХЛ4 - рассчитан на работу в помещениях с умеренным климатом, температурой от −25C до +40C;
• Соответствие стандартам: EN 61810-1, EN 61810-2, EN 61810-7 - соответствует требованиям безопасности для реле и модулей индикации в Европе.

Совместимость и монтаж

Модуль индикации LED зеленый 6…24В AC/DC предназначен для монтажа на печатную плату. Для установки нужны два отверстия под выводы - шаг между ними составляет 5 мм. Паять необходимо с соблюдением полярности: анод (+) подключается к положительному потенциалу, катод (−) - к минусу. Напряжение выше 24 В или ниже 6 В не обеспечивает стабильное свечение. Модуль совместим со всеми типами контроллеров, PLC и силовой аппаратурой, работающими в диапазоне 6–24 В.

Безопасность и стандарты

Изделие сертифицировано по европейским нормам EN 61810-1, EN 61810-2 и EN 61810-7, которые регламентируют безопасность электромеханических устройств. Это гарантирует надёжную изоляцию, устойчивость к перегрузкам и соответствие требованиям промышленной электробезопасности. Климатическое исполнение УХЛ4 позволяет использовать модуль в закрытых помещениях с контролируемой средой, исключающей конденсацию и высокую влажность.

Преимущества

• Работает от переменного и постоянного тока - универсальность для различных систем;
• Высокая яркость светодиода - видимость даже при освещении;
• Небольшие габариты - экономия места на плате;
• Встроенная коммутация - не нужен внешний источник питания для светодиода;
• Подтверждённая надёжность по стандартам EN 61810 - снижает риск отказов в работе.

Ограничения применения

• Не предназначена для открытых площадок или помещений с повышенной влажностью - степень защиты IP20 не защищает от воды и пыли;
• Не рекомендуется для работы при температурах ниже −25C или выше +40C - возможны изменения яркости или выход из строя;
• Не поддерживает управление по CAN, Modbus или другим протоколам - только визуальная индикация;
• Не является реле - не переключает мощные нагрузки, только индицирует наличие напряжения.

Примеры использования

• Зелёный индикатор включения станка на панели управления;
• Сигнал “готово” в системе автопилота конвейера;
• Индикация наличия напряжения в блоке питания PLC;
• Световая подсказка в распределительном щите при запуске насоса;
• Функциональный элемент в тестовых стендах для проверки работоспособности цепи.

Практические советы

• При проектировании платы учтите, что модуль потребляет около 20 мА - этого достаточно для большинства микроконтроллеров, но не стоит подключать несколько таких модулей к одному слабому выходу;
• Для долговечности используйте стабилизированное питание - скачки напряжения выше 24 В могут повредить светодиод;
• При пайке не допускайте перегрева - время пайки каждого вывода не более 3 секунд при температуре ≤260C;
• Если требуется защита от пыли и влаги - установите модуль внутри корпуса с уровнем защиты IP54 или выше;
• Проверьте полярность перед первым включением - неверное подключение приведёт к отсутствию свечения.
