Модули индикации и защиты Зеленый Светодиод + диод (обратная полярность) 110-220V DC - 9901922079 FINDER 99.01.9.220.79

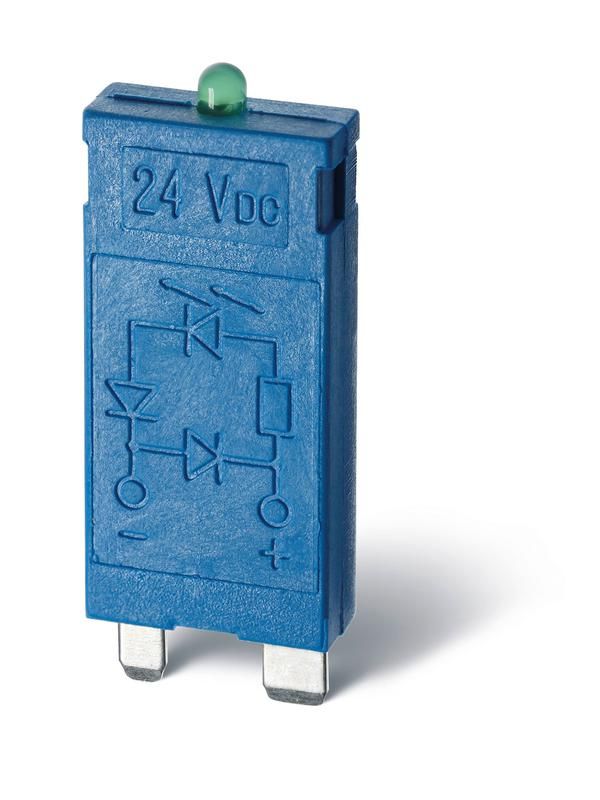

Модуль индикации и защиты Finder 99.01.9.220.79 предназначен для визуального контроля состояния цепи постоянного тока и защиты светодиода от обратного напряжения. Устройство устанавливается на печатную плату и применяется в автоматических системах управления, где требуется надёжная индикация включения и предотвращение повреждения светового элемента.

Назначение и область применения

Модуль индикации и защиты Finder 99.01.9.220.79 сочетает в себе светодиод и последовательно включённый диод, что позволяет использовать его в цепях постоянного тока без риска выхода LED из строя при изменении полярности. Он служит для индикации наличия напряжения в оборудовании - например, когда включён источник питания, запущен контроллер или активировано реле. Подходит для установки в панелях управления, устройствах автоматизации, промышленной электронике и системах сбора данных.

Технические характеристики

• Напряжение питания: 220 В постоянного тока (DC)
• Номинальный ток: 1 А - максимальный допустимый ток через модуль
• Тип изделия: Модуль индикации и защиты со встроенным защитным диодом
• Способ монтажа: Печатная плата (SMD/through-hole, не указан тип выводов)
• Количество переключающих контактов: 1 - используется только для подачи напряжения на индикатор
• Количество контактов: 0 - модуль не имеет механических коммутирующих контактов, работает исключительно как индикатор
• Степень защиты: IP20 - защищён от доступа пальцами и крупными предметами, но не от пыли и влаги
• Материал корпуса: Пластик - легкий, электроизолирующий, не выдерживает высоких температур
• Климатическое исполнение: УХЛ4 - рассчитан на работу в помещениях с умеренным климатом, возможна работа при колебаниях температуры и влажности, характерных для промышленных зон
• Нормативные документы: EN 61810-1, EN 61810-2, EN 61810-7 - соответствует требованиям безопасности для реле и аналогичных устройств

Совместимость и монтаж

Модуль индикации и защиты Finder 99.01.9.220.79 предназначен для монтажа на печатную плату. Для установки требуются два отверстия под выводы - они должны совпадать с габаритами корпуса. Напряжение подаётся прямо на контактные площадки: положительный потенциал - к аноду светодиода, отрицательный - к катоду. Защитный диод внутри модуля обеспечивает работоспособность даже при случайном перепутывании полярности. Не требует внешних компонентов. Применяется в схемах с питанием 220 В DC. Не подходит для переменного тока.

Безопасность и стандарты

Модуль сертифицирован по европейским стандартам EN 61810-1, EN 61810-2 и EN 61810-7, которые регламентируют безопасность электромеханических устройств управления. Это гарантирует соответствие требованиям к изоляции, теплостойкости и отказоустойчивости. Климатическое исполнение УХЛ4 позволяет применять его в закрытых помещениях с нормальной влажностью и температурой от −25C до +40C.

Преимущества

• Интегрированный защитный диод исключает необходимость внешней защиты светодиода
• Высокая надёжность при работе в условиях помех и скачков напряжения
• Простота замены - вместо трёх отдельных компонентов (LED, резистор, диод) один модуль
• Соответствие международным стандартам безопасности
• Низкое энергопотребление - индикация работает при минимальном токе, не нагружает цепь

Ограничения применения

• Не предназначена для работы при напряжении выше 220 В DC - риск пробоя внутреннего диода
• Степень защиты IP20 не допускает использование во влажных, пыльных или открытых средах
• Не подходит для цепей переменного тока - диод будет постоянно закрыт, индикация не будет работать
• Пластиковый корпус не выдерживает высоких температур (>85C) - нельзя устанавливать рядом с мощными нагревателями или радиаторами
• Отсутствуют механические контакты - не может использоваться как коммутирующее устройство

Примеры использования

• Индикация включения блока питания в серверной стойке
• Сигнализация готовности к работе PLC-контроллера
• Индикация наличия напряжения на шине 220 В DC в системах зарядки аккумуляторов
• Подсветка кнопок управления в панели оборудования
• Контроль состояния реле в распределительных щитах

Практические советы

• Перед монтажом проверьте полярность подключения - хотя модуль защищён от обратного включения, правильная ориентация продлевает срок службы светодиода
• Убедитесь, что ток нагрузки в цепи не превышает 1 А - превышение вызывает перегрев и выход из строя
• При проектировании платы учтите, что модуль не имеет фланцев или крепления - он фиксируется только через выводы
• Для увеличения яркости можно использовать резистор последовательно, но в этом случае потребуется пересчёт сопротивления - заводская схема уже оптимизирована для 220 В
• Заменяйте модуль только на оригинал Finder 99.01.9.220.79 - другие модели с таким же напряжением могут иметь другую схему защиты или цвет свечения
