Модульная рамка Modul45 (с кожухом) MT4 45/2-2 208x76x40 мм (полиамид,черный) | 7429139 OBO Bettermann

Модульная рамка OBO BETTERMANN артикул 7429139 предназначена для установки до четырёх электроустановочных изделий стандарта Modul 45 в пустотелых стенах. Её прочная конструкция из полиамида обеспечивает надёжную основу для монтажа выключателей, розеток и других модулей, заменяя традиционные монтажные коробки GB3.

Назначение и область применения

Модульная рамка OBO BETTERMANN артикул 7429139 используется для внутреннего монтажа электроустановочных устройств в стенах с полостью - например, гипсокартонных, пеноблоковых или пустотелых кирпичных. Она позволяет разместить до четырёх модулей размером 45×45 мм, таких как выключатели, розетки, терморегуляторы или сетевые фильтры. Подходит для жилых, офисных и промышленных помещений, где требуется аккуратная и компактная сборка.

Технические характеристики

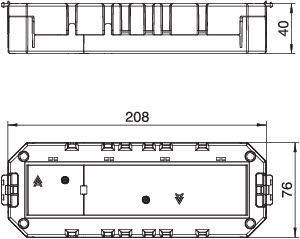

• Размеры: 208 × 76 × 40 мм - соответствует стандартному шагу модулей Modul 45;
• Материал: полиамид - устойчив к механическим нагрузкам, химическим воздействиям и перепадам температур;
• Цвет: чёрный графит - маскирует следы эксплуатации, сочетается с большинством декоративных лицевых панелей;
• Количество мест для установки: 4 модуля 45×45 мм;
• Закрытая нижняя часть - предотвращает попадание пыли и мусора в стену;
• В комплекте: два кабельных зажима и одна разделительная перегородка.

Совместимость и монтаж

Модульная рамка OBO BETTERMANN артикул 7429139 совместима исключительно с электроустановочными изделиями серии Modul 45. Устанавливается в подготовленные проёмы в пустотелых стенах. Для фиксации используются штатные распорные элементы, которые затягиваются при вворачивании лицевых панелей. Кабельные зажимы позволяют зафиксировать провода на входе, снижая риск повреждения изоляции при натяжении. Разделительная перегородка даёт возможность организовать двухрядную компоновку (например, 2+2 или 3+1), что удобно при смешанном наборе устройств.

Преимущества

• Высокая механическая прочность полиамида - выдерживает многократные демонтажи и нагрузки от крупных устройств;
• Герметичная нижняя крышка - минимизирует распространение пыли и шума между помещениями;
• Стандартные размеры - легко заменяет старые коробки GB3 без переделки стены;
• Встроенные кабельные зажимы - экономят время при монтаже и увеличивают безопасность;
• Перегородка в комплекте - позволяет гибко планировать расположение устройств внутри рамки.

Ограничения применения

• Не предназначен для установки в сплошные бетонные или кирпичные стены - требует наличия полости;
• Подходит только для устройств формата 45×45 мм - несовместима с другими стандартами (например, 55×55 мм);
• Не имеет защиты от воды или пыли - применяется только во внутренних помещениях;
• Не рассчитана на высокие токовые нагрузки - служит лишь как корпус, а не как коммутирующее устройство.

Примеры использования

• Установка пары розеток и двух выключателей в комнате;
• Монтаж системы управления освещением с датчиками движения и регуляторами яркости;
• Обустройство рабочего места с несколькими USB-розетками и сетевыми фильтрами;
• Аппаратные щитки в офисах с контроллерами, интерфейсами и индикацией.

Практические советы

• Перед монтажом проверьте глубину полости - рамка требует минимум 40 мм свободного пространства;
• Используйте разделительную перегородку, чтобы отделить силовые и слаботочные устройства - это снижает помехи;
• Фиксируйте кабели через зажимы сразу после протяжки - так избежите случайного выдергивания;
• При использовании в условиях повышенной влажности (ванная, кухня) обязательно применяйте IP44-или выше-rated лицевые панели - сама рамка не защищена;
• Не используйте рамку как самостоятельный корпус для мощных устройств - она не рассчитана на теплоотвод.
