Модульное электромеханическое реле безопасности (реле с принудительным управлением контактами), 2NO+2NC 6A, контакты AgSnO2, катушка 24В DC, безвинтовые клеммы, ширина 22.5мм, степень защиты IP54 - 7S1490244220 FINDER 7S.14.9.024.4220

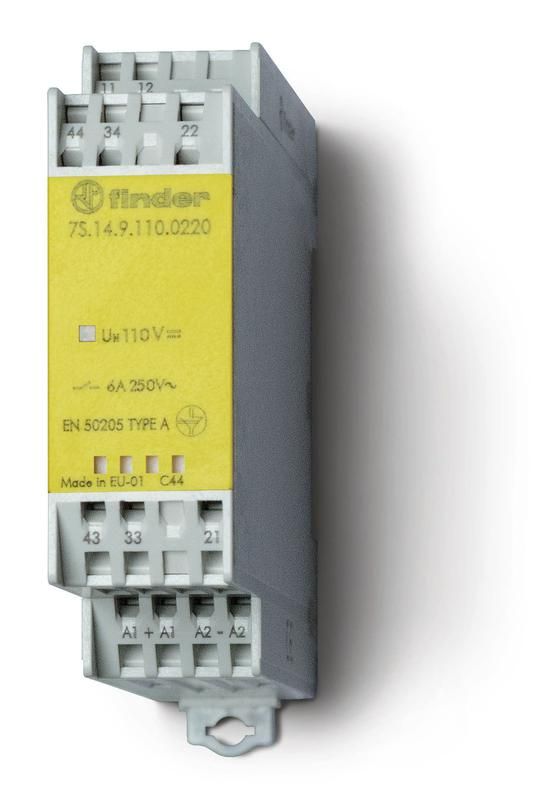

Реле безопасности Finder 7S.14.9.024.4220 - это модульное электромеханическое устройство с принудительным управлением контактами, предназначенное для обеспечения надёжного отключения оборудования в системах безопасности. Подходит для установки на DIN-рейку в промышленных щитах, где требуется высокий уровень отказоустойчивости и контроль состояния цепей.

Назначение и область применения

Реле безопасности Finder 7S.14.9.024.4220 используется в системах автоматизации, требующих соответствия нормам функциональной безопасности. Его основная задача - контролировать состояние двух входных сигналов и гарантированно разрывать две группы выходных контактов при возникновении аварии или сбоя. Применяется в устройствах с кнопками аварийной остановки, световыми занавесами, дверными переключателями и другими элементами системы безопасности.

Технические характеристики

• Тип: Электромеханическое реле безопасности с принудительным управлением контактами
• Напряжение катушки: 24 В постоянного тока (DC)
• Номинальный ток контактов: 6 А
• Конструкция контактов: 2 нормально замкнутых (2NC) + 2 нормально разомкнутых (2NO), материал - серебро-оксид олова (AgSnO₂)
• Количество каналов анализа входов: 2-канальный
• Уровень безопасности по EN ISO 13849-1: Уровень D
• Сертификация по IEC 61508: SIL 2
• Степень защиты: IP20 (защита от прикосновений и крупных предметов; не защищено от воды и пыли)
• Ширина: 22,5 мм
• Способ подключения: Безвинтовые пружинные клеммы
• Материал корпуса: Пластик
• Климатическое исполнение: УХЛ4 (работает при температуре от −25C до +40C, умеренный климат с повышенной влажностью)
• Одобрение UL: Да
• Нормативный документ: EN 61810-3

Совместимость и монтаж

Реле безопасности Finder 7S.14.9.024.4220 устанавливается на стандартную DIN-рейку шириной 35 мм. Компактная ширина 22,5 мм позволяет разместить несколько таких реле в одном ряду. Подключение осуществляется через безвинтовые пружинные клеммы - достаточно вставить провод и закрыть фиксатор. Для работы необходимо подать питание 24 В DC на катушку. Обратите внимание: хотя в названии указано IP54, фактическая степень защиты согласно характеристикам - IP20. Это значит, что устройство нельзя использовать во влажных или запылённых средах без дополнительной защиты в корпусе.

Безопасность и стандарты

Реле соответствует требованиям EN ISO 13849-1 (уровень D) и IEC 61508 (SIL 2), что делает его подходящим для применения в системах категории 4 по EN 60204-1. Принудительное управление контактами гарантирует, что даже при сваривании одного из контактов второй остаётся разомкнутым - предотвращая ложное срабатывание. Сертификат UL подтверждает соответствие североамериканским стандартам безопасности.

Преимущества

• Гарантированное механическое отделение контактов при срабатывании - повышает надёжность в критических системах
• Контакты из AgSnO₂ обеспечивают долгий срок службы при коммутации нагрузок
• Безвинтовые клеммы ускоряют монтаж и снижают риск плохого соединения
• Поддерживает анализ двух входных сигналов - позволяет реализовать проверку целостности цепей (например, двухкнопочную остановку)
• Совместим с большинством промышленных контроллеров и систем управления

Ограничения применения

• Не предназначено для установки вне герметичных корпусов - степень защиты IP20 исключает использование в условиях пыли, брызг или влаги
• Не работает без внешнего источника питания 24 В DC - не является самообеспечивающимся устройством
• Не имеет встроенной диагностики или индикации состояния - требуется внешний контроль (например, через PLC)
• Не подходит для частых переключений выше 1000 операций/час - рекомендовано для редких аварийных отключений

Примеры использования

• Автоматические станки с кнопками экстренной остановки
• Конвейеры с дверями доступа и световые завесы
• Роботизированные комплексы с двойным контролем сигнала “стоп”
• Системы безопасности на пищевых и фармацевтических линиях

Практические советы

• Перед монтажом проверьте напряжение катушки - неверное питание (например, переменный ток вместо постоянного) выведет реле из строя
• Используйте реле только в паре с другим аналогичным устройством или с контроллером, поддерживающим анализ двухканального сигнала
• При сборке цепей соблюдайте принцип разделения цепей безопасности и управляющих цепей - не смешивайте провода
• Для защиты от пыли и влаги устанавливайте реле внутри корпуса с классом защиты IP54 или выше
• Проверяйте целостность контактов периодически - особенно после многократных срабатываний
