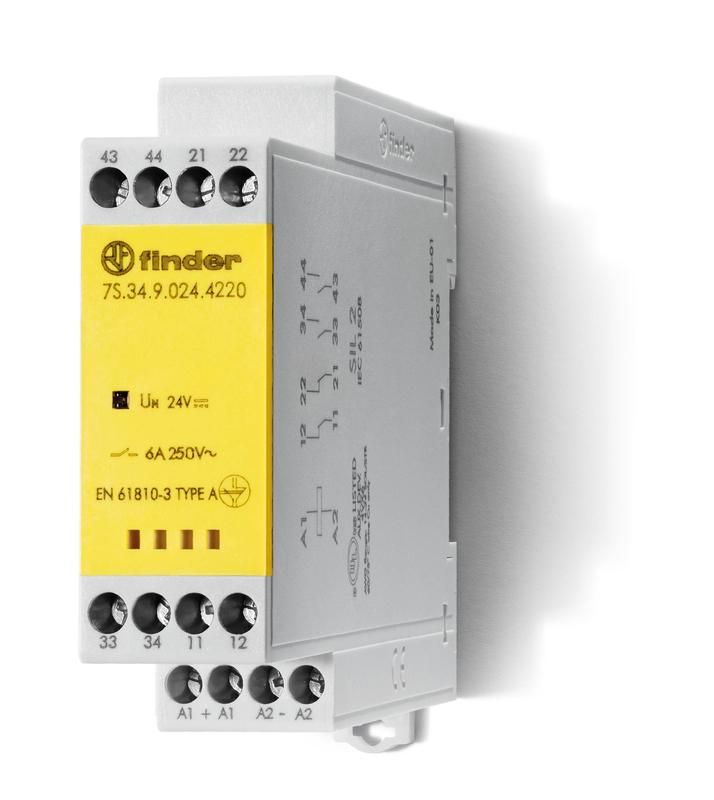

Модульное электромеханическое реле безопасности (реле с принудительным управлением контактами), 2NO+2NC 6A, контакты AgSnO2, катушка 24В DC, винтовые клеммы, ширина 22.5мм, степень защиты IP54 - 7S3490244220 FINDER 7S.34.9.024.4220

Реле безопасности Finder 7S.34.9.024.4220 - это модульное электромеханическое устройство с принудительным управлением контактами, предназначенное для обеспечения функциональной безопасности в системах автоматизации. Подходит для установки на DIN-рейку и используется там, где требуется надёжная коммутация с контролем состояния контактов.

Назначение и область применения

Реле безопасности Finder 7S.34.9.024.4220 применяется в системах управления оборудованием, требующих соответствия требованиям безопасности по EN ISO 13849-1 уровень D. Устройство контролирует состояние двух независимых цепей и гарантирует, что при отказе одного из контактов вторичный контакт остаётся в безопасном состоянии. Это делает его идеальным решением для аварийного останова, зон безопасности, световых завес, дверей с блокировкой и других применений, где недопустимы ложные срабатывания или залипание контактов.

Технические характеристики

• Тип тока: постоянный (DC), 24 В
• Коммутируемый ток: до 6 А
• Контакты: 2 нормально замкнутых (2NC) + 2 нормально разомкнутых (2NO), материал - серебро-оксид олова (AgSnO₂)
• Количество выходов, связанных с безопасностью: 2
• Анализ входов: 2-канальный, с проверкой целостности сигнала
• Способ монтажа: на DIN-рейку шириной 35 мм
• Ширина устройства: 22,5 мм
• Подключение: винтовые клеммы
• Степень защиты: IP20 (корпус), IP54 (при использовании с крышкой)
• Материал корпуса: самозагасающий пластик
• Климатическое исполнение: УХЛ4 (работа при температуре от -25C до +55C)
• Сертификация: EN 61810-3, IEC 61508 SIL 2, UL

Совместимость и монтаж

Реле безопасности Finder 7S.34.9.024.4220 устанавливается на стандартную DIN-рейку типа TS35/7,5 или TS35/15. Для правильного монтажа необходимо соблюдать минимальный зазор между соседними устройствами - минимум 5 мм с каждой стороны. Клеммы рассчитаны на провода сечением 0,2–2,5 мм2. Перед подключением убедитесь, что питание отключено. Принудительное управление контактами исключает возможность одновременного замыкания NC и NO - это важно для диагностики отказов.

Безопасность и стандарты

Реле соответствует уровню D по EN ISO 13849-1 и SIL 2 по IEC 61508, что позволяет использовать его в системах категории 3 и 4. Сертифицировано по UL, что допускает применение в США и Канаде. Наличие обратной связи означает, что устройство способно определять обрыв цепи, заклинивание контакта или другие нештатные ситуации, передавая сигнал о неисправности в систему управления.

Преимущества

• Принудительное управление контактами - предотвращает ложное срабатывание даже при механическом повреждении
• Контакты AgSnO₂ обеспечивают долгую жизнь при высоких нагрузках и устойчивы к свариванию
• Два независимых канала с анализом входов позволяют выявить отказы в реальном времени
• Компактная ширина 22,5 мм экономит место на рейке
• Поддержка IP54 при установленной крышке - возможно использование в условиях повышенной запылённости

Ограничения применения

Не предназначено для работы с переменным током - только 24 В постоянного тока. Максимальный коммутируемый ток - 6 А; превышение может вызвать перегрев и повреждение контактов. Без крышки степень защиты IP20 - не рекомендуется для открытых площадок или мест с брызгами воды. Не подходит для частотных переключений выше 1000 операций в час - длительная работа при высокой частоте снижает срок службы.

Примеры использования

• Автоматические станки с кнопками экстренной остановки
• Конвейеры с дверями безопасности и световые занавесы
• Системы блокировки доступа к опасным зонам
• Роботизированные комплексы с двойной проверкой команды останова
• Промышленные осветительные системы с аварийным отключением

Практические советы

• При проектировании схемы используйте два независимых входа - один для активации, второй для контроля целостности цепи
• Обязательно подключите внешнюю индикацию состояния (например, LED-индикатор) для быстрой диагностики
• Проверьте посадочное место на DIN-рейке - устройство должно плотно фиксироваться без люфта
• Для сред с пылью и влагой всегда устанавливайте защитную крышку - тогда достигается IP54
• Не используйте реле в качестве обычного силового переключателя - оно создано для безопасности, а не для частого включения-выключения
