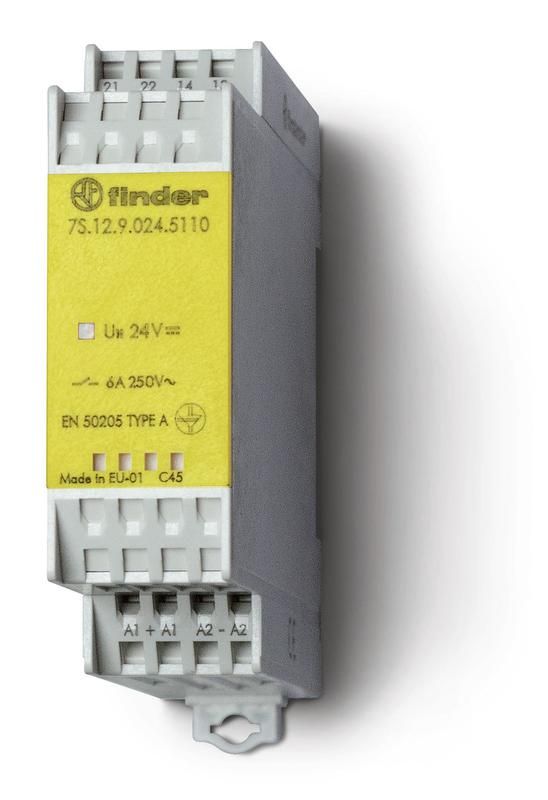

Модульное электромеханическое реле безопасности (реле с принудительным управлением контактами); 1NO+1NC 6A | 7S1282305110PAS Finder

Электромеханическое реле Finder 7S1282305110PAS предназначено для безопасного управления цепями в автоматизированных системах. Модульная конструкция, принудительное управление контактами и высокая надёжность делают его подходящим решением для промышленной автоматики, особенно там, где важна отказоустойчивость.

Назначение и область применения

Реле Finder 7S1282305110PAS используется в системах безопасности, требующих гарантированного размыкания цепи при срабатывании - например, в аварийных остановках, защитных экранах, световых завесах и кнопочных станциях. Принудительное управление контактами обеспечивает механическую связь между нормально замкнутым и нормально разомкнутым контактами: при активации одного другое обязательно размыкается, что исключает возможность залипания. Подходит для установки на DIN-рейку в распределительных щитах промышленного оборудования.

Технические характеристики

• Количество и тип контактов: 1 нормально открытый (1NO) + 1 нормально замкнутый (1NC)
• Номинальный ток контактов: 6 А
• Материал контактов: серебро-никель с золотым покрытием (AgNi+Au) - устойчиво к окислению, подходит для слаботочных сигналов и частых переключений
• Напряжение катушки: 230 В переменного тока (AC)
• Ширина корпуса: 22,5 мм - совместимо со стандартными DIN-рейками
• Степень защиты: IP54 - защита от пыли и брызг воды из любого направления
• Тип управления: принудительное (forced actuation) - гарантирует взаимную зависимость контактов

Совместимость и монтаж

Реле Finder 7S1282305110PAS монтируется на стандартную DIN-рейку шириной 35 мм. Клеммы для подключения проводов рассчитаны на сечение до 2,5 мм2. Для фиксации достаточно вставить устройство в рейку и защелкнуть. Устройство совместимо с другими модулями серии 7S - можно комбинировать с таймерами, реле контроля напряжения и сигнализаторами в одном компактном блоке. Обязательно проверьте соответствие напряжения сети 230 В AC - использование на других напряжениях повредит катушку.

Безопасность и стандарты

Реле соответствует требованиям EN IEC 61810-1 и EN ISO 13849-1 для применений в системах безопасности категории 3 / PL d. Принудительное управление контактами обеспечивает выполнение функциональной безопасности, необходимой для классификации устройств как “безопасностных” в соответствии с европейскими нормами. Сертифицировано для работы в промышленной среде с повышенными требованиями к надёжности.

Преимущества

• Золотое покрытие контактов снижает риск окисления - важно для слабых сигналов в системах безопасности
• Принудительное управление предотвращает ложное срабатывание из-за заклинивших контактов
• Высокая степень защиты IP54 позволяет использовать в условиях возможного попадания пыли и влаги
• Узкий профиль (22,5 мм) экономит место на DIN-рейке
• Известный бренд Finder - долгий срок службы и доступность запчастей

Ограничения применения

• Не предназначен для постоянной работы при температуре выше +60 C - требуется вентиляция в шкафу
• Не подходит для коммутации индуктивных нагрузок свыше 6 А - может возникнуть дуговое замыкание
• Не рекомендуется для применения во взрывоопасных зонах - отсутствует взрывозащита
• Катушка работает только от 230 В AC; при использовании постоянного тока или другого напряжения реле выйдет из строя

Примеры использования

• Аварийная остановка станка - реле разрывает цепь питания при нажатии кнопки E-stop
• Защита рабочей зоны - срабатывает при открывании ограждения, отключая двигатель через 1NO+1NC
• Система контроля дверей лифта - одновременно включает свет и отключает движение
• Конвейерные линии с интерлоками - реле контролирует целостность системы перед запуском

Практические советы

• Перед монтажом проверьте напряжение на катушке - даже кратковременное превышение 230 В AC вызовет выход из строя
• При подключении слаботочных цепей используйте отдельные жилы для NO и NC - минимизируйте помехи
• Для длительной эксплуатации в пыльных помещениях периодически осматривайте клеммы - хотя IP54 защищает от внешней пыли, внутренние контакты всё же требуют внимания
• При замене аналогичного устройства - убедитесь, что новый экземпляр имеет ту же маркировку 7S1282305110PAS, чтобы сохранить уровень безопасности системы
