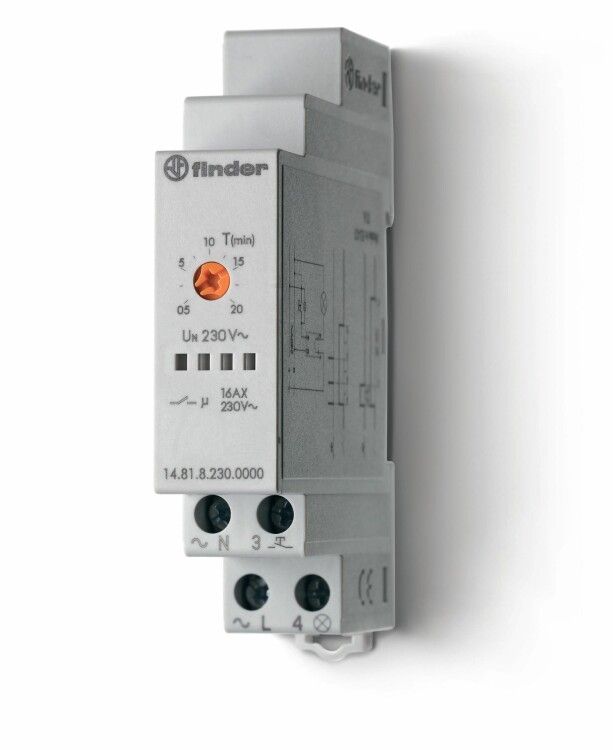

Электронные лестничные таймеры Монофункциональные, 3 или 4 проводная система, 1NO 16A, все клеммы с одной стороны - 148182300000 FINDER 14.81.8.230.0000

Таймер модульный электронный лестничный Finder 14.81.8.230.0000 предназначен для автоматического управления освещением в лестничных клетках, коридорах и других зонах с временным пребыванием людей. Устройство сочетает функции задержки включения, выдержки горения и задержки выключения, обеспечивая комфорт и экономичное потребление энергии.

Назначение и область применения

Таймер модульный электронный лестничный Finder 14.81.8.230.0000 используется для автоматического включения и отключения света после срабатывания кнопки или другого импульсного сигнала. Подходит для установки в жилых домах, офисах, общественных зданиях — там, где важно избежать забытого включённого света, но сохранить удобство управления. Применяется в системах освещения на лестницах, в подъездах, гаражах, подвалах и коридорах.

Технические характеристики

• Напряжение питания: 230 В переменного тока (AC)
• Коммутируемый ток: 16 А (до 3000 Вт при 230 В)
• Тип управляющего напряжения: переменный ток (AC), 230 В
• Количество нормально открытых контактов: 1 (1NO)
• Диапазон выдержек времени: 0,5–20 минут (регулируется)
• Функции: задержка включения, выдержка включения света, задержка выключения
• Ширина модуля: 17,5 мм (1 модуль DIN)
• Глубина монтажа: 60,8 мм
• Степень защиты: IP20 (защита от доступа пальцев, но не от пыли и воды)
• Материал корпуса: пластик
• Климатическое исполнение: УХЛ4 (работает при температуре от −25°C до +40°C)
• Режимы работы: периодический, непрерывный, с возможностью регулировки времени
• Нормативные требования: EN 60669-1, EN 60669-2-1

Совместимость и монтаж

Таймер модульный электронный лестничный Finder 14.81.8.230.0000 монтируется на стандартную DIN-рейку шириной 35 мм. Подключение возможно по трёх- или четырёхпроводной схеме:

• Трёхпроводная схема: фаза, ноль, управляемый провод (для однокнопочного управления)
• Четырёхпроводная схема: фаза, ноль, два управляющих провода (для двухкнопочного управления — например, снизу и сверху лестницы)

Не требует внешнего источника питания — работает от сети 230 В. Для правильной работы необходимо соблюдать полярность при подключении ноля и фазы. Монтаж допускается только в закрытых распределительных щитах с уровнем защиты не ниже IP20.

Безопасность и стандарты

Таймер соответствует европейским стандартам безопасности EN 60669-1 и EN 60669-2-1, которые гарантируют надёжность коммутационных элементов и безопасность при работе с сетью 230 В. Класс защиты IP20 исключает риск поражения током при случайном прикосновении к токоведущим частям, но не защищает от попадания пыли или влаги — устройство нельзя использовать во влажных помещениях без дополнительной защиты.

Преимущества

• Поддерживает две схемы подключения — гибкость для различных проектов
• Регулируемая выдержка от 30 секунд до 20 минут — адаптация под конкретные условия
• Один модуль занимает мало места на DIN-рейке — компактность для плотной сборки щита
• Автоматическая выдержка времени снижает расход электроэнергии
• Электронная схема — долгий срок службы, отсутствие механических деталей

Ограничения применения

• Не предназначена для управления нагрузками выше 16 А / 3000 Вт — не подходит для мощных нагревательных приборов или двигателей
• IP20 не позволяет устанавливать в сырых местах (ванная, бассейн, улица)
• Требуется наличие нулевого провода — несовместим с двухпроводными схемами без N
• Не имеет встроенного реле для многоканального управления — только один выходной контакт
• Не поддерживает дистанционное управление или интеграцию в умные системы

Примеры использования

• Освещение лестничной клетки в девятиэтажке: человек нажал кнопку — свет включился, через 5 минут погас
• Подвал с двумя входами: кнопка внизу и вверху — таймер запускается при любом нажатии, время выдержки остаётся постоянным
• Коридор в офисе: свет включается при проходе, выключается спустя 10 минут — экономия энергии без необходимости ручного управления

Практические советы

• При замене старого механического таймера проверьте тип подключения — новый таймер совместим с существующими проводами, если есть ноль
• Настройте время выдержки в зависимости от длины пути: для длинных лестниц — 10–20 минут, для коротких коридоров — 2–5 минут
• Избегайте установки рядом с источниками тепла — высокая температура может сократить срок службы электроники
• При использовании в щите с несколькими модулями оставляйте свободное место вокруг для лучшего теплоотвода
• Проверьте соответствие нагрузки: если подключен LED-светильник мощностью 100 Вт, он будет работать без проблем; если планируете подключить 2 кВт обогревателя — это превышает предел устройства
