ABB GHE3291102R0006

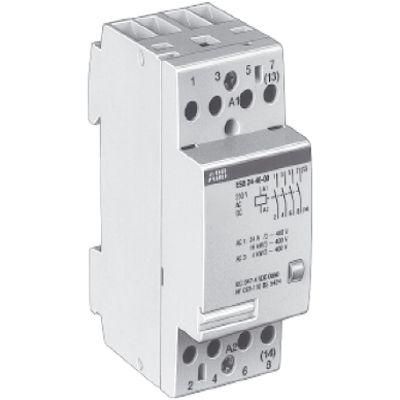

Контактор модульный ESB-24-40 24А 220В AC/DC 4-полюсный ABB GHE3291102R0006
Счёт за 15 минут
Ценим ваше время
Подбор аналогов
Поможем найти замену и аксессуары
Доставка по всей РФ
Бережная упаковка каждого заказа
Любая форма оплаты
Наличный и безналичный расчёт
Контактор модульный ESB-24-40 24А 220В AC/DC 4-полюсный ABB GHE3291102R0006 больше не поставляется. Подберите аналог на сайте или отправьте запрос на email - предложим подходящую замену.
Описание
Характеристики
Описание
Контактор модульный ESB-24-40 от ABB предназначен для коммутации нагрузок переменного и постоянного тока в цепях до 400 В с катушкой управления на 220 В, работающей от обоих типов напряжения. Устройство выполнено в 4-полюсном исполнении с четырьмя нормально-открытыми (4НО) контактами, что позволяет управлять трехфазными нагрузками с полным разрывом нейтрали или использовать его как независимый переключатель четырех цепей. Номинальный ток 24 А (категория AC-1) определяет его применимость для резистивных нагрузок, таких как системы отопления или нагревательные элементы, тогда как для двигателей (категория AC-3) допустимый ток ограничен 9 А. Конструкция рассчитана на монтаж на DIN-рейку с винтовым подключением кабелей сечением до 10 мм², что обеспечивает надежное соединение в распределительных щитах. Ключевым преимуществом модели является возможность установки дополнительного оборудования, расширяющего функционал контактора без замены основного блока. Механическая износостойкость в 1 млн циклов и степень защиты IP20 делают устройство пригодным для стационарного использования в закрытых шкафах, но исключают монтаж в условиях прямого попадания пыли или влаги. При работе с люминесцентными лампами необходимо учитывать ограничение мощности: до 700 ВА для стандартного подключения и до 280 ВА для компенсированных схем, что критично при выборе для освещения.
Технические характеристики модульного контактора ESB-24-40
Бренд
ABB
Артикул производителя
GHE3291102R0006
Глубина
83 мм.
Ширина
40 мм.
Высота
58 мм.
Вес
0.2375 кг.
Род тока
Переменный/Постоянный (AC/DC)
Исполнение
Нереверсивное
Напряжение
380 В
Тип изделия
Контактор модульный
Способ монтажа
DIN-рейка
Степень защиты
IP20
Номинальный ток
24 А
Степень защиты (IP)
IP20
Категория применения
1
Модульное исполнение
Да
Номин. раб. напряжение
400 В
Номинальное напряжение
400 В
Количество НЗ контактов
0
Количество НО контактов
4
Номинальный рабочий ток
24 А
Тип напряжения управления
AC/DC (перемен./постоян.)
Номин. раб. ток Ie при AC-1, 400 В
24 А
Номин. раб. ток Ie при AC-3, 400 В
9 А
Количество силовых полюсов
4
Напряжение цепи управления
220 В
Род тока катушки управления
Переменный/Постоянный (AC/DC)
Макс. мощность люминесц. ламп
700 ВА
Номинальный ток AC 1 (А) при 400 В
24
Номинальный ток AC 3 (А) при 400 В
9
Тип подключения силовой цепи
Винтовое соединение
Напряжение катушки управления
220 В
Глубина установочная (встраив.)
59 мм
Макс. мощность ламп накаливания
1000 Вт
Тип напряжения (раб. напряжение)
AC/DC (перемен./постоян.)
Возможна дополнит. комплектация
Да
Количество силовых НО контактов
4
Тип напряжения (цепь управления)
AC/DC (перемен./постоян.)
Слайдер для ручного переключения
Нет
Количество модулей (модульная ширина)
2
Тип подключения силовой электрич. цепи
Винтовое соединение
Номин. коммутируем. мощность при AC-3, 400 В
4 кВт
Максимальная мощность ламп накаливания
1000 Вт
Максимальная мощность люминесцентных ламп
700 ВА
Максимальное сечение подключаемого кабеля
10 мм2
Количество нормально открытых контактов (НО)
4
Механическая износостойкость (кол-ко циклов)
1 млн
Макс. мощность люминесц. ламп (включение попарно)
1400 ВА
Номин. напряжение питания цепи управления Us AC 50 Гц
240 В
Номин. напряжение питания цепи управления Us AC 60 Гц
240 В
Возможность установки дополнительного оборудования
Да
Макс. мощность люминесц. ламп (параллельно компенсир.)
280 ВА
Количество нормально разомкнутых (НО) силовых контактов
4
Номин. напряжение питания цепи управления Us постоян. тока DC
240 В
Максимальная мощность люминесцентных ламп (включенные папарно)
1400 ВА
Максимальная мощность люминесцентных ламп (параллельно скомпенсированные)
280 ВА
