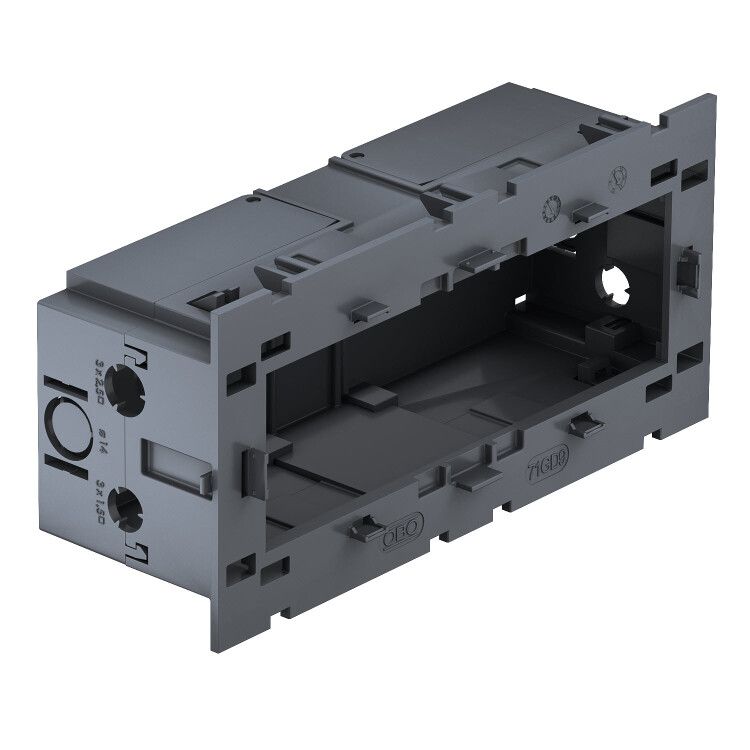

Монтажная коробка тройная Modul45 71GD9-2 160x76x51 мм (полиамид,серый) (71GD9-2) | 6288579 OBO Bettermann

Монтажная коробка тройная 160x76x51 мм (полиамид, серый) Modul45 - компактный корпус из прочного полиамида для скрытой установки трёх устройств стандарта Modul 45. Артикул 71GD9-2 от OBO BETTERMANN предназначен для распределительных щитов и точек подключения в помещениях с нормальной влажностью.

Назначение и область применения

Монтажная коробка тройная 160x76x51 мм (полиамид, серый) Modul45 используется для внутреннего монтажа коммутационных аппаратов, реле, автоматических выключателей и других устройств формата 45 мм. Подходит для установки в стены из бетона, кирпича или гипсокартона. Коробка обеспечивает защиту от случайного прикосновения к токоведущим частям и удерживает оборудование в фиксированном положении. Применяется в жилых, офисных и промышленных объектах там, где требуется компактное и надёжное решение для группового подключения.

Технические характеристики

• Габариты: 160 × 76 × 51 мм
• Количество постов: 3
• Количество модулей: 6 (по 2 на каждый пост)
• Материал: полиамид - высокопрочная термостойкая пластмасса
• Цвет: серый
• Степень защиты: IP30 - защита от твёрдых предметов более 2,5 мм, но не от воды
• Тип исполнения: закрытого типа с доступом через переднюю крышку
• Наличие клеммного отсека: да - отделённая зона для соединений
• Подводящие отверстия: до 14 мм в диаметре
• Способ крепления: фронтальный защёлкивающийся механизм
• Способ монтажа: скрытый - в стене
• Дополнительно: совместима с системой LFS от OBO BETTERMANN

Совместимость и монтаж

Монтажная коробка тройная 160x76x51 мм (полиамид, серый) Modul45 предназначена исключительно для установки устройств стандарта Modul 45. Установочные элементы крепятся на защёлках - они легко фиксируются и снимаются без инструментов. Крышка открывается вниз, а её нижняя часть может быть полностью удалена для удобного доступа к проводам. Для монтажа в стене необходимо предварительно сделать штробу глубиной не менее 51 мм. Отверстия для ввода кабеля расположены по периметру - можно выбрать оптимальную сторону подвода. Не используйте коробку для монтажа оборудования большего размера - это нарушает герметичность и безопасность.

Безопасность и стандарты

Степень защиты IP30 соответствует требованиям ГОСТ 14254 и IEC 60529 - обеспечивает защиту от проникновения крупных инструментов и пальцев, но не защищает от влаги. Коробка не предназначена для установки во влажных помещениях, на улице или в местах с риском попадания жидкости. Материал - самозагасающий полиамид, что снижает риск распространения пламени. Соответствует требованиям безопасности для электроустановок внутри помещений.

Преимущества

• Удобная система защёлок - позволяет менять или обслуживать устройства без демонтажа всей коробки
• Отдельный клеммный отсек - минимизирует путаницу между силовыми и слаботочными проводами
• Съёмная нижняя часть - ускоряет подключение многожильных кабелей
• Высокая механическая прочность материала - выдерживает нагрузки при сборке и эксплуатации
• Совместимость с системой LFS - возможность интеграции в комплексные решения OBO BETTERMANN

Ограничения применения

• Не применяйте в условиях повышенной влажности, на улице или в сырых помещениях - IP30 не защищает от воды
• Не допускается использование с оборудованием, превышающим размер 45 мм по ширине
• Не рекомендуется для монтажа в металлические конструкции без дополнительной изоляции - материал не является проводником, но не экранирует помехи
• Не подходит для установки в зонах с постоянным воздействием химически активных веществ

Примеры использования

• Распределительный щит в квартире - три автомата + УЗО + реле напряжения
• Контроль точки освещения в офисе - выключатель, диммер, реле управления
• Обвязка станка - контактор, тепловое реле, кнопка аварийной остановки
• Система домашней автоматизации - модуль управления, интерфейс, сетевой фильтр

Практические советы

• Перед монтажом проверьте, чтобы диаметр вводимого кабеля не превышал 14 мм - иначе невозможно плотно запечатать отверстие
• При использовании нескольких коробок рядом соблюдайте минимальный шаг 10–15 мм между ними - это обеспечит теплоотвод и доступ к кабелям
• При работе с многожильными проводами используйте наконечники - так проще зафиксировать их в клеммах и избежать повреждения при затяжке
• Артикул 71GD9-2 от OBO BETTERMANN имеет одинаковые размеры с аналогами других производителей, но защёлки и крепления уникальны - не смешивайте детали из разных систем
• При замене устройства не забудьте отключить питание - даже при открытой крышке токоведущие части остаются под напряжением
