Монтажная плата частичная В=1195мм для шкафов CAE/CQE Ш=800мм - R5PCPE128 ДКС

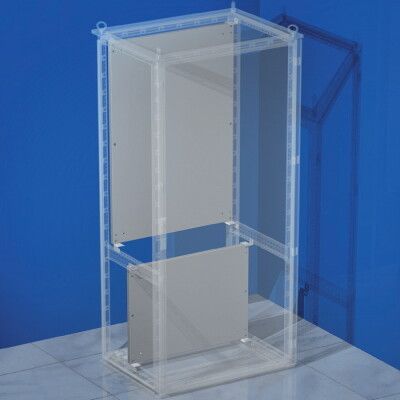

Плата монтажная частичная В=1195мм, Ш=800мм для шкафов DAE/CQE/CAE/RAM BLOCK DKC - элемент системы RAM block от бренда DKC, предназначенный для фиксации оборудования внутри шкафов автоматизации. Изготовлена из оцинкованной стали, совместима со стандартными рамами и креплениями серии RAM block.

Назначение и область применения

Плата монтажная частичная используется для крепления устройств внутри шкафов серии RAM block - например, реле, контакторов, модулей автоматики, преобразователей частоты и других компонентов систем управления. Подходит для промышленного оборудования: станков, конвейеров, насосных станций, систем релейной защиты. Частичный тип платы позволяет гибко распределять нагрузку и освобождать место для крупногабаритных элементов, таких как трансформаторы или аккумуляторные батареи.

Технические характеристики

• Высота: 1195 мм
• Ширина: 800 мм
• Тип изделия: плата монтажная частичная
• Материал: сталь толщиной 0,8–1,2 мм (по аналогии с корпусами RAM block)
• Защитное покрытие: оцинкованное (гальваническая защита от коррозии)
• Цвет: серебристый
• Перфорация: да (стандартные отверстия под M4/M6 крепеж)

Совместимость и монтаж

Плата совместима со всеми шкафами серии RAM block DKC: DAE, CQE, CAE, RAM BLOCK. Устанавливается на направляющие профили внутри корпуса с помощью болтов или защелкивающихся кронштейнов (не входят в комплект). Перфорированные отверстия соответствуют стандартным шагам 25×25 мм и 50×50 мм - обеспечивают точную фиксацию оборудования. Для монтажа требуется минимум два человека: плата имеет значительную массу и требует выравнивания по уровню перед закреплением. Крепление к стенкам шкафа осуществляется через вертикальные ребра жесткости, предусмотренные конструкцией корпуса.

Безопасность и стандарты

Плата изготовлена в соответствии с требованиями к механической прочности и коррозионной стойкости, применяемым в системе RAM block. Соответствует степени защиты IP65/IP66 шкафов, в которые устанавливается. Материал не содержит токсичных покрытий и безопасен при работе в условиях повышенной влажности и температур от -25C до +55C.

Преимущества

• Оцинкованное покрытие снижает риск коррозии даже при длительном использовании в сырых помещениях
• Перфорация позволяет легко адаптировать расположение оборудования без сверления
• Геометрия платы (1195×800 мм) оптимальна для размещения среднего и крупного оборудования
• Совместима с широким спектром аксессуаров RAM block - крепежи, планки, держатели

Ограничения применения

• Не предназначена для самостоятельного крепления - требует наличия шкафа серии RAM block
• Не поддерживает установку оборудования весом более 50 кг на единую зону без усиления
• Не рекомендуется использовать вне закрытых корпусов - открытое размещение снижает срок службы из-за воздействия пыли и влаги
• Не совместима с шкафами других производителей, кроме DKC

Примеры использования

• Установка частотных преобразователей на заводе - плата крепится к боковой стенке шкафа DAE, освобождает нижнюю часть для кабельных каналов
• Размещение PLC-модулей и реле в шкафу CAE на объекте водоснабжения - перфорация позволяет точно выставить каждый элемент
• Фиксация аккумуляторных батарей в шкафу RAM BLOCK в системе бесперебойного питания - плата принимает основную нагрузку, сохраняя целостность корпуса

Практические советы

• Перед монтажом проверьте соответствие отверстий на плате и профилях шкафа - несоответствие может возникнуть при замене старых комплектующих
• Используйте пластиковые вставки в отверстиях при прокладке проводов - это предотвратит повреждение изоляции
• При установке тяжелого оборудования (более 30 кг) дополнительно закрепите плату двумя угловыми кронштейнами
• Не используйте дрель для доработки отверстий - это нарушает антикоррозийное покрытие; лучше выбирать подходящие стандартные позиции
• Плата В=1195мм, Ш=800мм для шкафов DAE/CQE/CAE/RAM BLOCK DKC - один из самых востребованных вариантов в серии RAM block, особенно при модернизации существующих систем
