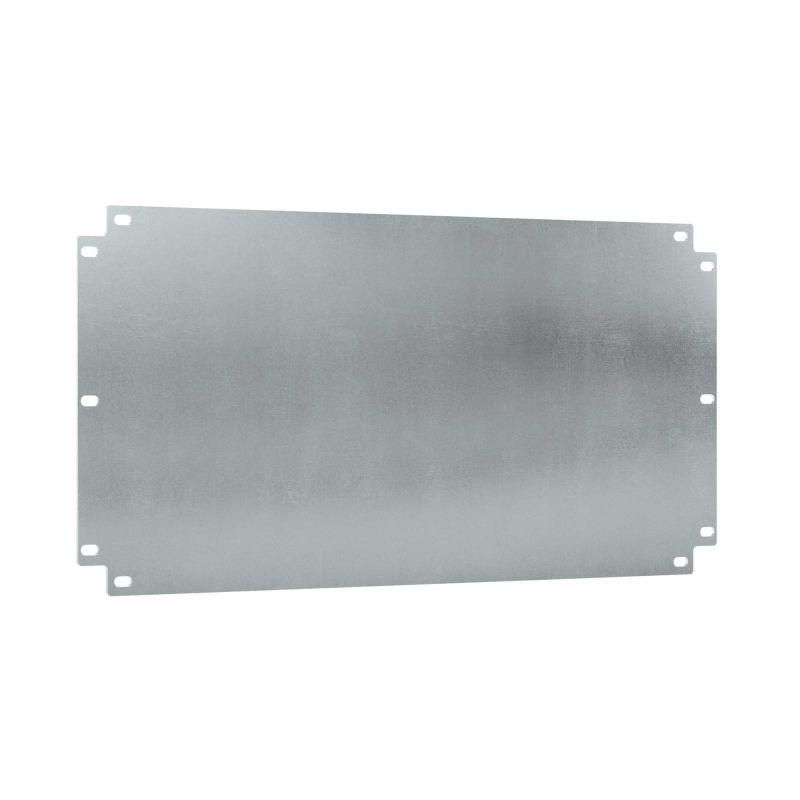

Монтажная плата для корпусов SDE, SDI ШхВ 600x300 мм | R5SDE63MP DKC ДКС

Монтажная плата для корпусов SDE, SDI ШхВ 600x300 мм от DKC (ДКС), артикул r5sde63mp, предназначена для фиксации внутреннего оборудования внутри корпусов серии SDE и SDI. Изготовлена из оцинкованной стали, обеспечивает прочную основу для монтажа устройств и совместима со стандартными рамками корпусов.

Назначение и область применения

Монтажная плата для корпусов SDE, SDI ШхВ 600x300 мм используется для крепления модульного оборудования - автоматических выключателей, реле, контакторов, преобразователей частоты и других компонентов управления. Применяется в распределительных щитах, промышленных шкафах и системах автоматизации, где требуется жесткая и долговечная база для сборки.

Технические характеристики

• Размеры: 600 мм (высота) × 300 мм (ширина)
• Материал: сталь с оцинкованным защитным покрытием
• Тип изделия: монтажная плата
• Совместима с корпусами серии SDE и SDI

Совместимость и монтаж

Плата рассчитана на установку в корпуса SDE и SDI от DKC. Крепится к боковым направляющим корпуса с помощью стандартных болтов или защелок - зависит от модели корпуса. Отверстия под крепление уже просверлены, что исключает необходимость дополнительной обработки. Установка выполняется до монтажа электрооборудования - плита служит основой для последующего крепления DIN-рейок и кронштейнов.

Преимущества

• Оцинкованное покрытие повышает стойкость к коррозии в условиях повышенной влажности и агрессивной среды
• Высокая жесткость стали предотвращает деформацию под нагрузкой от тяжелых устройств
• Стандартные габариты обеспечивают точную совместимость с корпусами SDE и SDI без доработок
• Удобство сборки: готовые места под крепление снижают время монтажа

Ограничения применения

• Не предназначен для использования вне корпусов SDE/SDI - не имеет собственного кожуха или степени защиты IP
• Не рекомендуется применять в средах с постоянным воздействием открытого огня или химически активных паров - оцинкование не заменяет нержавеющую сталь в экстремальных условиях
• Подходит только для оборудования, вес которого соответствует допустимой нагрузке на стальную плату - сверхтяжелые устройства требуют дополнительной опоры

Примеры использования

• Щиты управления насосными станциями
• Автоматические системы вентиляции и кондиционирования
• Шкафы питания и контроля на производственных линиях
• Распределительные пункты в пищевой и фармацевтической промышленности

Практические советы

• Перед установкой проверьте соответствие размеров плиты и корпуса - даже небольшие отклонения могут затруднить закрывание дверцы
• Используйте пластиковые или резиновые прокладки между оборудованием и платой для снижения вибраций
• При работе в помещениях с высокой влажностью дополнительно контролируйте состояние цинкового слоя - при механическом повреждении покрытия рекомендовано восстановление антикоррозийным составом
• Артикул r5sde63mp - единственный вариант платы для корпусов SDE/SDI с этими габаритами; другие модели серии RAM block имеют другую форму и крепление
