Монтажная плата для шкафа ST 1000х600 | R5ST106MP DKC ДКС

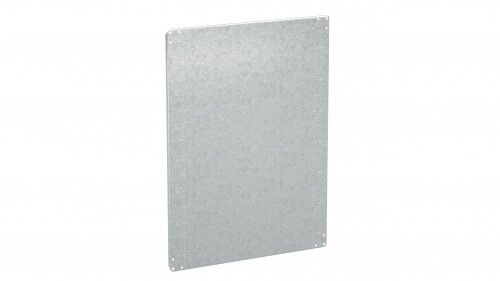

Монтажная плата для шкафа ST 1000х600 мм, DKC - это стальная основа для крепления электрооборудования внутри шкафов серии ST. Артикул r5st106mp обеспечивает точную совместимость с корпусами DKC, упрощает сборку и повышает надёжность монтажа.

Назначение и область применения

Монтажная плата для шкафа ST 1000х600 мм, DKC предназначена для фиксации автоматических выключателей, контакторов, реле, модулей питания и другого оборудования внутри шкафов управления. Подходит для промышленного использования: станков, конвейеров, систем автоматизации, распределительных щитов. Устанавливается исключительно в корпуса серии ST/STX/STE/STEX/STH с внешними габаритами 1000×600 мм.

Технические характеристики

• Форма: прямоугольная плита
• Размеры: 950 × 550 мм (высота × ширина)
• Толщина материала: 1,8 мм
• Материал: сталь
• Покрытие: оцинкованное - защищает от коррозии
• Тип крепления: встраиваемая в корпус, без дополнительных кронштейнов

Совместимость и монтаж

Плата рассчитана на установку только в шкафы DKC серий ST, STX, STE, STEX, STH. Размеры платы (950×550 мм) соответствуют внутреннему пространству корпусов 1000×600 мм - обеспечивают плотный, без люфта монтаж. Для фиксации используются предварительно выполненные вырезы в боках корпуса - плата вставляется и защёлкивается без болтов. На плате есть разметка с двух сторон - можно ориентироваться как сверху, так и снизу, что удобно при работе в ограниченном пространстве. Особый вырез позволяет подключить заземление после установки платы - не требуется её демонтировать.

Безопасность и стандарты

Изделие изготовлено из оцинкованной стали, соответствует требованиям к механической прочности и электробезопасности для промышленных шкафов. Наличие специального выреза для заземления обеспечивает соблюдение требований к контуру заземления согласно ПУЭ. Прямое соответствие стандартам IEC 61439 не указано производителем - рекомендуется проверять соответствие всей системы шкафа в целом.

Преимущества

• Оцинкованное покрытие увеличивает срок службы в условиях повышенной влажности и запылённости
• Двунаправленная разметка снижает время на размещение компонентов
• Вырезы для установки позволяют монтировать плату без инструментов
• Заземляющий вырез экономит время при подключении PE-проводника
• Жесткая конструкция из 1,8 мм стали минимизирует деформацию при нагрузках

Ограничения применения

• Не подходит для шкафов других производителей или серий, кроме ST/STX/STE/STEX/STH
• Не предназначен для наружной установки - не имеет защиты IP
• Не используется как несущая конструкция для тяжёлых устройств массой более 20 кг без дополнительной фиксации
• Габариты жёстко заданы - нельзя использовать в шкафах меньших или больших размеров

Примеры использования

• Установка в шкаф управления насосной станцией - крепление частотных преобразователей и тепловых реле
• Сборка распределительного щита на производстве - монтаж автоматов, клеммных колодок, сетевых фильтров
• Контрольные панели на конвейерах - размещение PLC, реле времени, световой сигнализации

Практические советы

• Перед монтажом проверьте, чтобы внутренние размеры шкафа точно соответствовали 1000×600 мм - даже небольшие отклонения могут помешать установке
• При использовании тяжёлого оборудования (например, частотников) дополнительно закрепите его к раме шкафа, а не только к плате
• При необходимости перфорации - используйте сверло по металлу, не применяйте ударный режим, чтобы не треснула цинковая защита
• Плата r5st106mp совместима со всеми элементами серии RAM block - можно комбинировать с другими комплектующими DKC
• При замене старой платы - сохраните оригинальные вырезы в корпусе; новые отверстия могут нарушить герметичность или жёсткость конструкции
