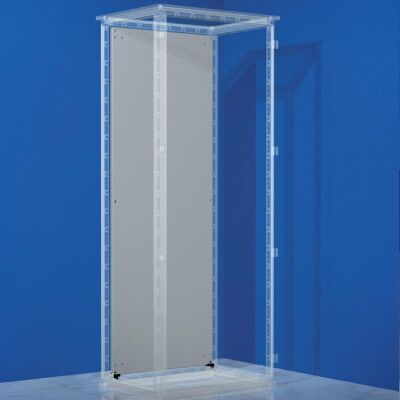

Монтажная плата для шкафов CAE/CQE 1400 x 1600 мм - R5PCE14160 ДКС

Монтажная плата для шкафов CAE/CQE/DAE/RAM BLOCK 1400x1600 мм DKC - это основание для крепления оборудования внутри шкафов серии RAM block. Она изготовлена из оцинкованной стали, имеет перфорацию для гибкой фиксации устройств и рассчитана на нагрузку до 600 кг. Артикул r5pce14160 соответствует требованиям ГОСТ 50827.3-2009 и совместима со шкафами DAE и CQE.

Назначение и область применения

Монтажная плата используется для устойчивой установки аппаратуры внутри шкафов системы RAM block: автоматических контроллеров, реле, преобразователей частоты, модулей ввода-вывода и других компонентов систем управления и релейной защиты. Подходит для промышленного оснащения - станков, конвейеров, насосных станций, распределительных пунктов.

Технические характеристики

• Размеры: 1486 × 1283 мм (ширина × высота)
• Толщина материала: 3 мм
• Материал: сталь с цинковым покрытием
• Покрытие: оцинкованное (защита от коррозии)
• Перфорация: да - равномерные отверстия для крепления кронштейнов и DIN-рейок
• Номинальная нагрузка: 600 кг
• Нормативный документ: ГОСТ 50827.3-2009

Совместимость и монтаж

Монтажная плата r5pce14160 предназначена исключительно для шкафов серии RAM block модели DAE и CQE с габаритами 1400×1600 мм. Установка происходит путём фиксации к боковым направляющим шкафа болтами через подготовленные отверстия в раме. Перфорированная поверхность позволяет свободно перемещать крепёжные элементы - удобно при изменении комплектации оборудования. Для точного выравнивания рекомендуется использовать уровень перед затяжкой креплений.

Безопасность и стандарты

Изделие соответствует ГОСТ 50827.3-2009 - нормативу для электрооборудования в промышленных шкафах. Цинковое покрытие снижает риск коррозии даже в условиях повышенной влажности. Максимальная нагрузка 600 кг проверена испытаниями на деформацию - гарантирует безопасную работу при установленном оборудовании.

Преимущества

• Увеличенная площадь поверхности - оптимальна для плотной компоновки оборудования
• Оцинкованное покрытие продлевает срок службы в агрессивных средах
• Перфорация позволяет легко адаптировать расположение устройств без сверления
• Жесткая конструкция из стали 3 мм минимизирует прогибы под тяжёлыми нагрузками

Ограничения применения

• Не шкафы других серий (например, CAE, RAE) - отличаются по форме крепёжных поверхностей
• Запрещено использование вне закрытых шкафов - не защищена от внешнего механического воздействия
• Не предназначен для вертикального монтажа - работает только горизонтально
• Подходит только для шкафов высотой 1400 мм; при использовании с другими высотами возможна некорректная посадка

Примеры использования

• Фиксация DIN-реек с PLC-контроллерами в шкафе управления технологической линией
• Установка силовых контакторов и тепловых реле в распределительном щите на заводе
• Крепление преобразователей частоты и терморегуляторов в системе контроля температуры
• Обустройство шкафа аварийного питания с АКБ и зарядным устройством

Практические советы

• Перед монтажом проверьте соответствие размеров платы и внутренней рамы шкафа - допуск по ширине составляет +-2 мм
• При установке тяжёлого оборудования (более 300 кг) используйте дополнительные поддерживающие уголки
• Частые изменения компоновки? Выбирайте самонарезающие винты M4/M5 - они позволяют многократно менять положение креплений без потери качества резьбы
• Проверяйте целостность цинкового слоя после транспортировки - при наличии глубоких царапин обработайте участки антикоррозийным составом
• Артикул r5pce14160 - единственный подходящий вариант для шкафов DAE и CQE 1400×1600 мм. Аналоги других производителей не обеспечивают точной посадки.
