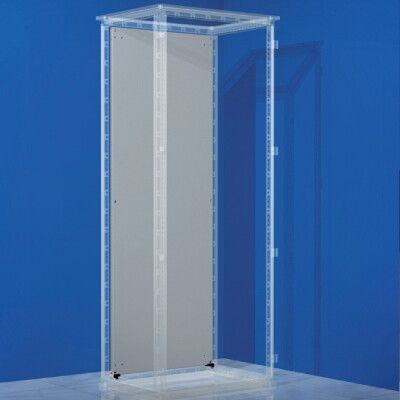

Монтажная плата для шкафов CAE/CQE 2200 x 1200 мм - R5PCE22120 ДКС

Монтажная плата для шкафов DAE/CQE/CAE 2200 x 1200 мм от DKC (ДКС), артикул r5pce22120, предназначена для равномерного распределения нагрузки на внутренние элементы шкафов серии RAM block. Она устанавливается в шкафы высотой 2200 мм и шириной 1200 мм, обеспечивая надёжную фиксацию тяжёлого оборудования.

Назначение и область применения

Монтажная плата для шкафов DAE/CQE/CAE 2200 x 1200 мм используется для крепления устройств автоматизации, релейной защиты, контроллеров, преобразователей частоты и другого тяжелого оборудования внутри шкафов серии RAM block. Подходит для промышленных объектов, где требуется жесткая база для монтажа, например - на заводах, в насосных станциях, на энергообъектах.

Технические характеристики

• Размеры: 2083 мм (высота) × 1086 мм (ширина)
• Толщина материала: 3 мм
• Материал: сталь
• Покрытие: оцинкованное (защита от коррозии)
• Перфорация: есть - для крепления кронштейнов, профилей, кабельных каналов
• Номинальная нагрузка: до 600 кг
• Соответствие стандарту: ГОСТ 50827.3-2009

Совместимость и монтаж

Плата совместима исключительно со шкафами серии RAM block моделей DAE, CQE и CAE с габаритами 2200×1200 мм. Установка осуществляется на направляющие рамы шкафа с помощью болтов или заклепок через перфорированные отверстия. Для точного монтажа проверьте соответствие расположения крепёжных отверстий на плате и на боковых стенках шкафа. Монтаж рекомендуется выполнять после установки вертикальных стоек и перед монтажом дверей.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ 50827.3-2009 - норматива для комплектующих электрошкафов. Оцинкованное покрытие снижает риск коррозии в условиях повышенной влажности. Нагрузка 600 кг рассчитана с запасом прочности для безопасной работы с тяжелым оборудованием.

Преимущества

• Увеличивает срок службы шкафа за счёт равномерного распределения веса оборудования
• Перфорированная поверхность позволяет гибко располагать крепления без сверления
• Оцинкованное покрытие защищает от ржавчины даже при длительном использовании в сырых помещениях
• Жёсткая конструкция из стали 3 мм минимизирует деформацию под нагрузкой

Ограничения применения

• Не подходит для шкафов других серий или размеров - несовместима с моделями менее 2200 мм в высоту или 1200 мм в ширину
• Не является несущей конструкцией для шкафа; требует наличия прочной рамы
• Не предназначена для установки вне шкафа - не имеет собственной защиты IP
• Запрещено использовать при температуре ниже -40 C и выше +70 C - возможна потеря механической прочности

Примеры использования

• Установка частотных преобразователей в промышленных цехах
• Фиксация PLC-контроллеров и реле в системах АСУ ТП
• Монтаж силовой аппаратуры в щитовых комнатах водоканалов
• Размещение блоков питания и коммуникационных модулей в распределительных пунктах

Практические советы

• Перед монтажом проверьте, что все крепёжные отверстия на плате совпадают с отверстиями на раме шкафа - не допускайте принудительного вытягивания
• При установке тяжёлых устройств (более 200 кг) используйте дополнительные опорные уголки
• При работе в агрессивных средах (например, химпроизводство) дополнительно обработайте кромки платы антикоррозийным составом
• Не режьте и не сверлите плату без необходимости - это нарушает целостность оцинкованного слоя
• Плита DAE/CQE/CAE 2200 x 1200 мм от DKC (ДКС) - артикул r5pce22120 - должна монтироваться строго горизонтально, чтобы избежать перекоса оборудования
