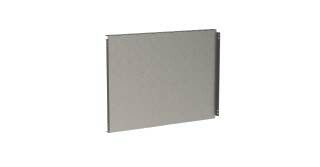

Монтажная плата, секционная, В=600мм, для шкафов DAE/CQE Ш=400мм | R5PCE4600 DKC ДКС

Плата монтажная секционная для шкафов DAE/CQE, высота 600мм, ширина 400мм DKC - элемент системы RAM block, предназначенный для фиксации оборудования внутри шкафов автоматизации. Изготовлена из оцинкованной стали, совместима со стандартными рамами DKC, обеспечивает жесткую и удобную базу для монтажа реле, модулей, кабельных каналов.

Назначение и область применения

Плата используется для внутренней организации шкафов управления, автоматизации и релейной защиты. Применяется в промышленных системах: на станках, конвейерах, насосных станциях, в распределительных пунктах. Позволяет равномерно распределить нагрузку на конструкцию шкафа, упорядочить провода и уменьшить риск механических повреждений оборудования.

Технические характеристики

• Размеры: высота 600 мм, ширина 400 мм
• Материал: сталь с оцинкованным покрытием
• Перфорация: да - отверстия для крепления стандартного оборудования
• Цвет: серебристый
• Толщина материала: не указана, соответствует стандарту RAM block (1,2–1,5 мм для корпусов; плата изготовлена из аналогичного листового металла)

Совместимость и монтаж

Плата совместима с шкафами серии RAM block от DKC, имеющими стандартизированные направляющие и крепёжные точки. Устанавливается на вертикальные профили шкафа с помощью болтов или защёлок (аксессуары не включены в комплект - требуются отдельно). Перфорация выполнена по стандартному шагу, подходящему для DIN-рейки, кронштейнов, клеммных колодок и других типовых устройств. Для точного монтажа проверьте соответствие посадочных мест на шасси шкафа.

Безопасность и стандарты

Изделие не имеет собственной степени защиты IP, так как является внутренним элементом шкафа. Защита обеспечивается целостностью корпуса RAM block - IP65/IP66. Материал соответствует требованиям к коррозионной стойкости в промышленной среде. Оцинкованное покрытие снижает риск электрохимической коррозии при контакте с другими металлами.

Преимущества

• Увеличивает плотность компоновки оборудования внутри шкафа
• Обеспечивает равномерное распределение веса тяжёлых устройств
• Оцинкованное покрытие защищает от ржавчины даже при повышенной влажности
• Перфорация позволяет гибко менять расположение оборудования без сверления
• Совместима с существующей системой RAM block - легко заменяется и дополняется

Ограничения применения

• Не предназначена для наружного монтажа - работает только внутри закрытых шкафов
• Не выдерживает значительные динамические нагрузки (удары, вибрации) без дополнительной фиксации
• Требует наличия совместимых направляющих в шкафу - не подходит для шкафов других производителей без адаптеров
• Высота 600 мм ограничивает использование в шкафах меньшей глубины или с перегородками ниже этого уровня

Примеры использования

• Фиксация релейных блоков и контроллеров PLC в шкафу управления технологическим оборудованием
• Размещение клеммных колодок и преобразователей частоты в распределительном щите
• Организация зоны кабельных трасс в шкафу автоматизации насосной станции
• Установка терминалов связи и интерфейсов в системах мониторинга

Практические советы

• Перед монтажом проверьте, что посадочные места на шкафе соответствуют габаритам платы - 600×400 мм
• Используйте антивибрационные прокладки, если плата нагружена тяжёлыми устройствами (например, трансформаторами)
• При использовании нескольких плат - располагайте их с зазором 50–80 мм для доступа к задней части оборудования
• Оцинкованное покрытие не требует дополнительной обработки, но при резке или сверлении образуется оголённый край - рекомендуется обработать его антикоррозийным спреем
• Плата DKC не совместима с шкафами других брендов без переходных креплений - используйте только аксессуары серии RAM block
