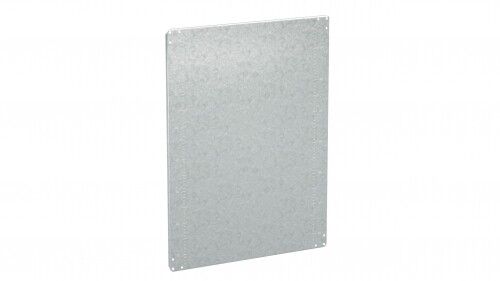

Монтажная плата ST 400x600 | R5ST046MP DKC ДКС

Плата монтажная для шкафов ST ВхШ 400х600 мм от DKC (ДКС), артикул r5st046mp, предназначена для фиксации электрооборудования внутри шкафов серии ST. Изготовлена из оцинкованной стали, обеспечивает надёжную основу для монтажа автоматики, контакторов и других компонентов.

Назначение и область применения

Плата монтажная для шкафов ST ВхШ 400х600 мм используется для крепления внутреннего оборудования в шкафах управления и распределения энергии. Подходит для установки в корпуса серий ST, STX, STE, STEX, STH. Применяется в системах автоматизации, промышленном оборудовании, щитах питания и контроля.

Технические характеристики

• Габариты платы: 350×550 мм (высота × ширина)
• Размеры совмещаемых шкафов: 400×600 мм (В×Ш)
• Материал: сталь
• Толщина материала: 1,8 мм
• Защитное покрытие: оцинкованное
• Тип крепления: встраиваемая в корпус с предварительно выполненными вырезами

Совместимость и монтаж

Плата монтажная для шкафов ST ВхШ 400х600 мм устанавливается в шкафы с внутренними габаритами 400×600 мм. Для монтажа достаточно вставить плату в подготовленный вырез в стенке шкафа - она фиксируется за счёт формы корпуса, без дополнительного крепления. На плате выполнены ориентировочные метки для равномерного расположения оборудования. Особый вырез позволяет провести заземление после установки платы в корпус - без демонтажа.

Безопасность и стандарты

Изделие соответствует требованиям к механической прочности и коррозионной стойкости для промышленного оборудования. Оцинкованное покрытие снижает риск окисления в условиях повышенной влажности. Нет специальных требований к электробезопасности - плата является неэлектрическим элементом крепления.

Преимущества

• Увеличивает скорость сборки шкафа благодаря готовым вырезам и разметке
• Оцинкованная поверхность устойчива к коррозии даже при длительной эксплуатации
• Двунаправленная разметка упрощает точное расположение устройств
• Вырез для заземления позволяет выполнять подключение без снятия платы

Ограничения применения

• Не подходит для шкафов с другими габаритами - только 400×600 мм
• Не предназначен для нагрузок выше веса типового оборудования (не рассчитана на тяжёлые трансформаторы или массивные АВР)
• Не рекомендуется использовать в средах с постоянным воздействием кислот, щелочей или солевых растворов - оцинковка имеет ограниченную химическую стойкость

Примеры использования

• Щиты управления насосными станциями
• Электрощиты на конвейерах и производственных линиях
• Распределительные шкафы в пищевой и фармацевтической промышленности
• Автоматические системы освещения и вентиляции

Практические советы

• Перед монтажом проверьте, что внутренние размеры шкафа точно соответствуют 400×600 мм - отклонение более 5 мм затруднит установку
• При сверлении отверстий под оборудование используйте центральные метки на плате - они обеспечивают симметричное расположение
• Заземляющий проводник лучше заводить через специальный вырез до установки остального оборудования - так проще добиться надёжного контакта
• Плата монтажная для шкафов ST ВхШ 400х600 мм от DKC (ДКС) совместима со всеми стандартными DIN-рейками и креплениями - не требуется адаптеров
