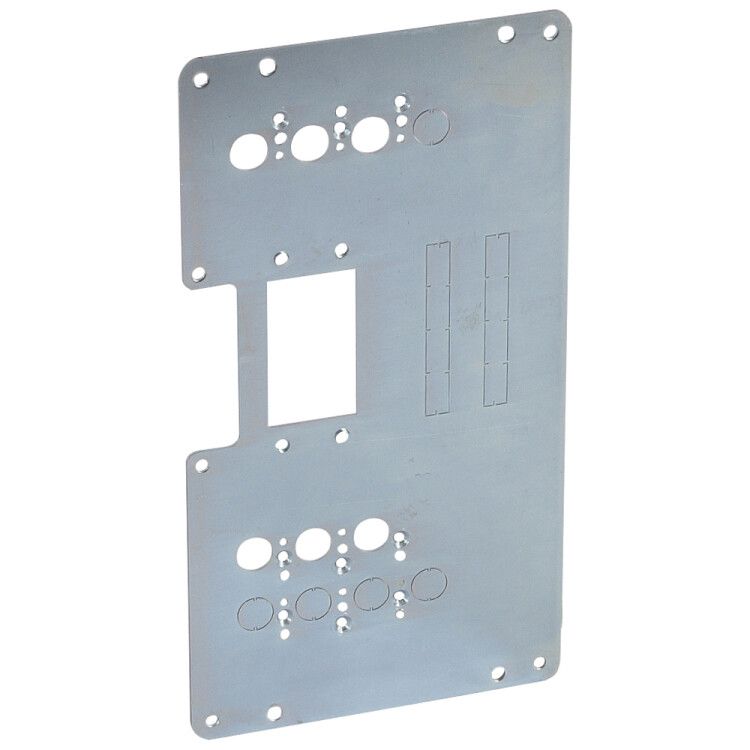

Монтажная плата - XL3 4000 24 модуля вертикальная установка 2 DPX3 160 съём. исполнения | 020681 Legrand

Узел монтажный автоматического ввода резерва DPX3 160/250 с монтажной платой XL3 4000 24 модуля - компонент для организации распределительных щитов с АВР, обеспечивающий надёжную фиксацию и удобный доступ к модулям. Бренд Legrand, артикул 020681, предназначен для профессионального монтажа в промышленных и коммерческих объектах.

Назначение и область применения

Узел монтажный DPX3 160/250 используется для установки и крепления модулей автоматического ввода резерва (АВР) серии XL3. Он позволяет организовать вертикальную сборку до 24 модулей на одной плате, обеспечивая компактное и упорядоченное расположение аппаратов защиты, контакторов и реле. Применяется в щитах управления энергообъектами, насосными станциями, системами бесперебойного питания и других местах, где требуется переключение между основным и резервным источником питания - как в ручном, так и в автоматическом режиме.

Технические характеристики

• Тип изделия: элемент монтажный
• Материал: сталь с лакированным покрытием - устойчиво к коррозии и механическим повреждениям
• Форма: вертикальная монтажная плата
• Количество модулей: 24
• Поддерживает устройства серии DPX3 160/250 и совместимые модули XL3
• Перфорация: да - позволяет гибко располагать крепёж и провода
• Исполнение: съёмное - легко демонтировать для обслуживания или замены

Совместимость и монтаж

Монтажная плата XL3 4000 совместима с устройствами серии DPX3 160/250 и другими модулями, соответствующими стандарту DIN EN 60947-1. Установка выполняется на стенку шкафа или раму с помощью болтов через перфорированные отверстия. Для работы с съёмным исполнением достаточно отключить питание, открутить два крепёжных элемента и вывести всю плату из корпуса. Диапазон температур эксплуатации - от -25C до +60C. Обязательно соблюдайте посадочные размеры: ширина платы рассчитана под стандартные модули шириной 17,5 мм каждый.

Безопасность и стандарты

Изделие соответствует требованиям безопасности IEC 61439-1 для распределительных щитов. Лакированное покрытие защищает от окисления и снижает риск возникновения короткого замыкания из-за накопления пыли. Материал - сталь - обеспечивает жесткую конструкцию, предотвращающую деформацию при нагрузках.

Преимущества

• Съёмное исполнение ускоряет сервисное обслуживание - не требует разборки всего щита
• Перфорация позволяет адаптировать расположение кабелей и креплений под конкретную схему
• Лакированное покрытие увеличивает срок службы в условиях повышенной влажности
• Высокая плотность компоновки (24 модуля) экономит место в щите
• Совместимость с сериями DPX3 и XL3 гарантирует стабильную работу системы АВР

Ограничения применения

• Не предназначена для наружной установки - отсутствует защита IP
• Не поддерживает модули шириной более 17,5 мм без доработки
• Требует наличия металлического шкафа или рамы для крепления; не является самостоятельным корпусом
• Не рекомендуется использовать в средах с высоким уровнем химической агрессии (например, в цехах с кислотными парями)

Примеры использования

• Щит АВР на насосной станции водоснабжения - резервирование от сети и дизель-генератора
• Распределительный щит торгового центра - переключение между двумя трансформаторами
• Автоматизированный участок производства - обеспечение бесперебойной работы конвейера
• Объекты ЖКХ - резервирование освещения и лифтовых систем

Практические советы

• Перед монтажом проверьте соответствие габаритов модулей - все должны быть стандарта 17,5 мм
• Используйте пластиковые кабельные каналы для прокладки проводов - это снизит риск перегрева и затруднит доступ к контактам
• При использовании в съёмном исполнении пометьте кабели перед демонтажем - это ускорит последующий монтаж
• Для долговечности регулярно проверяйте состояние лакированного слоя - при появлении царапин обработайте антикоррозийным составом
• Не перегружайте плату - максимальная нагрузка рассчитана на 24 модуля; превышение может вызвать перекос и нарушение контактов
