Монтажная рамка Modul45 для системы 55 ( MT45V 3,полиамид,черный) (MT45V 3) | 7408672 OBO Bettermann

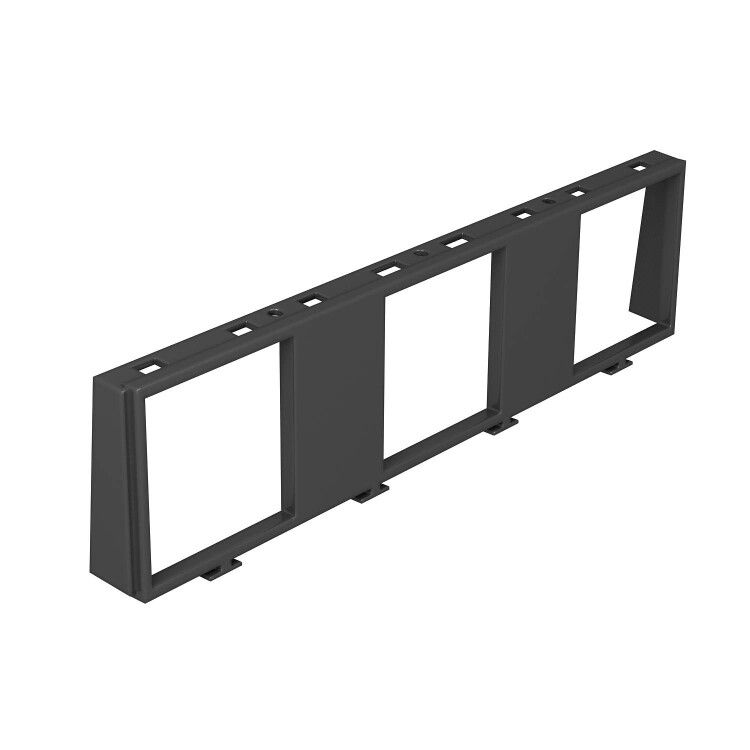

Монтажная рамка Modul45 для системы 55, полиамид, черный (MT45V 3) от OBO BETTERMANN - элемент крепления для трёх одинарных устройств размером 45×45 мм в системе «Система 55». Подходит для вертикальной установки розеток и выключателей с направлением контактов сверху и снизу.

Назначение и область применения

Монтажная рамка Modul45 для системы 55, полиамид, черный (MT45V 3) используется для фиксации трёх модульных электроустановочных изделий серии Modul 45 внутри монтажной коробки «Система 55». Применяется там, где требуется компактная и надёжная установка розеток, выключателей или других устройств с габаритами 45×45 мм. Особенно актуальна для вертикального расположения устройств - например, в шкафах управления, жилых помещениях, офисах и промышленных объектах с ограниченным пространством.

Технические характеристики

• Тип изделия: монтажная рамка
• Материал: полиамид - устойчив к механическим нагрузкам, химическим воздействиям и перепадам температур
• Цвет: чёрный графит - соответствует стандартному цвету корпусов серии Modul 45
• Количество мест для установки: 3 устройства по 45×45 мм
• Метод крепления: защёлка - обеспечивает быстрый монтаж и демонтаж без инструментов
• Количество кабельных вводов: 0 - не имеет встроенных вводов, кабели подводятся через монтажную коробку
• Артикул: MT45V 3

Совместимость и монтаж

Рамка совместима исключительно с монтажными коробками серии «Система 55», предназначенными для вертикальной установки. Устанавливается в коробку до монтажа самих устройств. Крепится за счёт защёлок - достаточно плотно вставить рамку в коробку до характерного щелчка. Для правильной работы важно, чтобы глубина коробки позволяла полностью закрыть рамку и не препятствовала защёлкам. Не используйте с коробками других серий - несовместимость может привести к неплотному прилеганию или повреждению защёлок.

Преимущества

• Удобство сборки: защёлочное крепление позволяет менять или заменять устройства без снятия всей рамки
• Стойкость материала: полиамид сохраняет форму и прочность даже при длительной эксплуатации в условиях повышенной влажности или температурных колебаний
• Эстетика: чёрный графит цвет гармонирует с другими элементами серии Modul 45 и не бросается в глаза
• Компактность: три устройства на одной рамке экономят место в распределительном щите или стеновой нише

Ограничения применения

• Не подходит для горизонтальной установки - конструкция рассчитана только на вертикальное положение устройств
• Не содержит кабельных вводов - необходимо использовать коробку с предварительно продуманными вводами
• Не применяется с устройствами крупнее 45×45 мм - возможны зазоры, деформация или невозможность фиксации
• Не рекомендовано использование вне помещений - материал не имеет защиты от внешней среды (IP-класс не указан и не предусмотрен)

Примеры использования

• Установка трёх розеток в спальне с вертикальным расположением контактов
• Фиксация выключателя освещения + два розеточных модуля в коридоре
• Монтаж контроллеров или таймеров в шкафу автоматизации с использованием системы «Система 55»

Практические советы

• Перед монтажом проверьте, что внутренний размер монтажной коробки «Система 55» соответствует заявленным габаритам - рамка должна входить свободно, но без люфта
• При установке устройств следите, чтобы их задние части не задевали защёлки рамки - это может вызвать отказ фиксации
• Если планируете частую замену оборудования, выбирайте модели с легко доступными кабельными вводами - MT45V 3 сама по себе не обеспечивает проводку
• Избегайте избыточного усилия при вставке - переусердствовать можно сломать защёлки из полиамида
