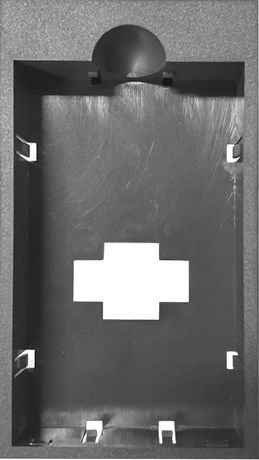

Монтажная рамка панели оператора УПП SystemeStart 22/22X (STS22/22X) | SEOP2205 SE APC

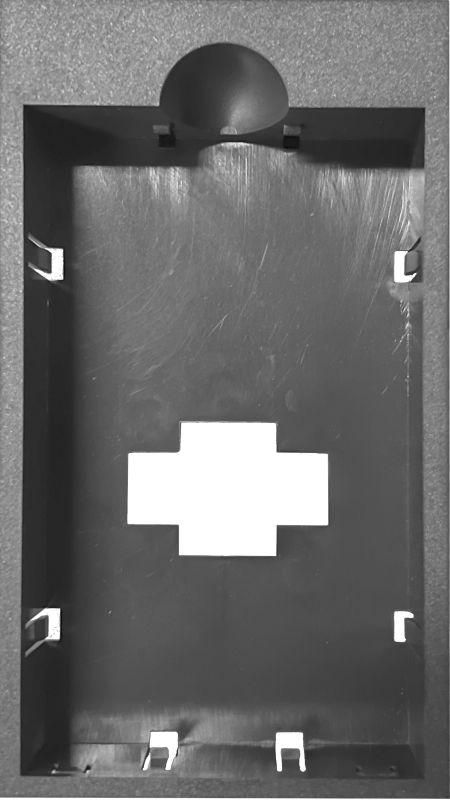

Монтажная рамка панели оператора УПП SystemeStart 22/22X (STS22/22X) SE - это компонент для установки панелей SEOP2201 или SEOP2202 на дверцу электрошкафа, обеспечивая удобный доступ к управлению оборудованием. Артикул STS22/22X SE совместим с системой SystemeStart и используется там, где требуется вынос интерфейса за пределы корпуса.

Назначение и область применения

Монтажная рамка STS22/22X SE предназначена для фиксации панелей оператора SEOP2201 и SEOP2202 на дверцах распределительных щитов. Она позволяет расположить интерфейс управления вне основного корпуса, что упрощает обслуживание, контроль и взаимодействие персонала с оборудованием. Применяется в автоматизированных системах на производствах, где требуется частый доступ к панели - например, на станках, конвейерах, линиях упаковки.

Технические характеристики

• Формат отверстия для монтажа: 136 × 72 мм (высота × ширина)
• Поддерживает панели: SEOP2201, SEOP2202
• Тип соединения: Ethernet (RJ-45), экранированный патч-корд
• Максимальная длина кабеля между панелью и контроллером: 2 метра
• Совместима с сериями: SystemeStart

Совместимость и монтаж

Рамка STS22/22X SE устанавливается в подготовленное отверстие 136×72 мм в дверце шкафа. После фиксации в него вставляется панель SEOP2201 или SEOP2202. Кабель связи (LAN, экранированный, с RJ-45) подключается с тыльной стороны рамки и протягивается внутрь шкафа до контроллера. Для надёжной работы используйте только экранированные кабели - это снижает помехи в условиях промышленной среды. Длина кабеля не должна превышать 2 метра, иначе возможна потеря сигнала.

Преимущества

• Удобство обслуживания: панель находится на дверце, а не внутри закрытого шкафа
• Стандартное подключение через Ethernet - не требует специальных адаптеров
• Жесткая конструкция рамки обеспечивает устойчивую фиксацию панели
• Совместимость с официальными панелями SystemeStart гарантирует корректную работу системы

Ограничения применения

• Не подходит для установки других моделей панелей - только SEOP2201 и SEOP2202
• Использование кабеля длиннее 2 метров может вызвать сбои связи
• Не имеет защиты от воды или пыли - применяется только во внутренних помещениях, в защищённых шкафах
• Не предназначен для монтажа на стену или внешние поверхности

Примеры использования

• Вынос панели управления на дверцу шкафа на линии сборки металлообработки
• Установка в цехе с высокой вибрацией - чтобы избежать постоянного открывания шкафа для проверки состояния оборудования
• Интеграция в систему автоматизации с PLC, где требуется быстрый доступ к HMI-интерфейсу

Практические советы

• Перед монтажом проверьте точность выреза отверстия - допуск должен соответствовать 136×72 мм, иначе рамка не будет плотно сидеть
• Используйте экранированный LAN-кабель с заземлением на обоих концах - это минимизирует влияние электромагнитных помех
• Заранее продумайте трассировку кабеля внутри шкафа: он должен иметь запас длины, но не болтаться и не перегибаться
• При замене панели всегда отключайте питание - даже если система работает на низком напряжении, есть риск повредить порты
• Артикул STS22/22X SE - часть серии SystemeStart; для сохранения совместимости рекомендуется использовать оригинальные комплектующие бренда Systeme Electric
