Монтажная рейка 2000x35x15 (2069 15 1.5 FS) | 1115460 OBO Bettermann

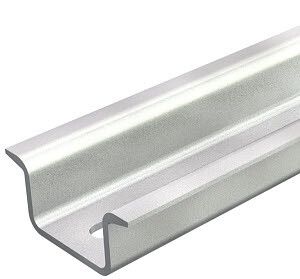

Рейка монтажная 2000x35x15 мм от OBO BETTERMANN — это металлическая направляющая для фиксации оборудования на щитах и панелях. Артикул 2069 15 1.5 FS соответствует стандарту DIN EN 60715, обеспечивая совместимость с типовыми креплениями. Материал — оцинкованная сталь, что делает её устойчивой к коррозии в условиях повышенной влажности.

Назначение и область применения

Рейка монтажная 2000x35x15 мм предназначена для установки автоматических выключателей, модульных устройств, реле, контакторов и других компонентов, которые крепятся на Din-рейку. Применяется в распределительных щитах промышленного, коммерческого и жилого назначения. Подходит для сборки шкафов управления, систем автоматизации, энергообъектов и объектов с высокими требованиями к надёжности крепления.

Технические характеристики

• Длина: 2000 мм
• Габариты профиля: 35 × 15 мм
• Материал: сталь с оцинкованным покрытием
• Толщина стенки: 1,5 мм
• Форма просечки: продольный паз — позволяет фиксировать устройства с помощью защёлок без дополнительных крепёжных элементов
• Расстояние между центрами отверстий: 25 мм
• Расстояние от центра отверстия до края: 25 мм
• Обозначение производителя: 2069 15 1.5 FS

Совместимость и монтаж

Рейка монтажная 2000x35x15 мм полностью совместима с оборудованием, предназначенным для установки на Din-рейку по стандарту DIN EN 60715. Устройства с защёлками легко фиксируются в продольном пазу — достаточно нажать сверху до характерного щелчка. Для крепления самой рейки используются отверстия с шагом 25 мм. Крепление осуществляется с помощью саморезов или заклёпок в предварительно подготовленные отверстия в корпусе щита. Рекомендуется использовать крепёж с головкой под плоскую отвёртку или биту Torx T15-T20 для удобства монтажа.

Безопасность и стандарты

Изделие соответствует стандарту DIN EN 60715 (бывший DIN EN 50045), который регламентирует геометрические параметры и механическую прочность монтажных реек. Оцинкованное покрытие повышает долговечность в средах с возможностью конденсации влаги. Напряжение и ток через рейку не передаются — она является исключительно механическим креплением.

Преимущества

• Увеличенная толщина материала (1,5 мм) против обычных 0,8–1,2 мм — выше жесткость и устойчивость к деформациям при нагрузках
• Оцинкованное покрытие снижает риск коррозии даже в сырых помещениях
• Продольный паз обеспечивает быстрый и надёжный монтаж без инструментов
• Чёткий шаг отверстий (25 мм) упрощает разметку и крепление в любых типах щитов
• Совместимость со всеми популярными модульными устройствами европейского стандарта

Ограничения применения

• Не предназначена для несущих нагрузок — нельзя крепить тяжёлое оборудование (например, большие трансформаторы) напрямую к рейке
• Не рекомендуется для открытых улиц или помещений с постоянным воздействием агрессивных химикатов — оцинковка не заменяет нержавеющую сталь
• Подходит только для устройств с классическим Din-креплением; несовместима с устройствами, требующими крепление болтами прямо к поверхности

Примеры использования

• Щиты управления насосными станциями
• Автоматические распределительные щиты в офисах и торговых центрах
• Панели управления конвейерами и производственным оборудованием
• Электрошкафы в пищевой и фармацевтической промышленности
• Аксессуары для домашних автоматизированных систем (умный дом)

Практические советы

• Перед монтажом проверьте, чтобы внутренний паз рейки был свободен от заусенец — они могут мешать защёлкам устройств
• При нарезке рейки на части используйте ножницы по металлу или угловую шлифмашинку с диском для стали — избегайте перегрева, он снижает антикоррозийную защиту
• Для длинных участков (>1,5 м) рекомендуется дополнительно крепить рейку в двух точках, а не только по краям, чтобы избежать прогиба
• При использовании нескольких реек в одном щите соблюдайте параллельность и одинаковый уровень — это важно для эргономичного обслуживания
• Артикул 2069 15 1.5 FS от OBO BETTERMANN — оптимальный выбор, когда требуется усиленная рейка вместо стандартной тонкой версии
