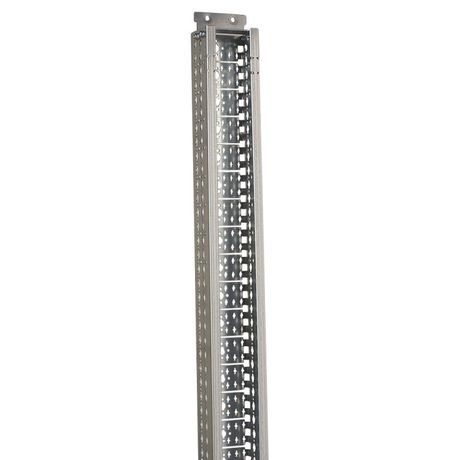

Монтажная стойка - XL3 4000 у шкафов с кабельными секциями | 020516 Legrand

Стойка монтажная для шкафа XL3 4000 с кабельными секциями от Legrand - это металлическая опора для сборки распределительного шкафа высотой 2000 мм, обеспечивающая надёжную фиксацию оборудования и организованное прокладывание кабелей. Артикул 020516 входит в серию XL3 и предназначена для промышленной автоматизации.

Назначение и область применения

Стойка монтажная для шкафа XL3 4000 с кабельными секциями используется для установки внутри силовых и управляющих шкафов. Она служит основой для крепления модульного оборудования: автоматических выключателей, контакторов, реле, преобразователей частоты и других устройств. Кабельные секции позволяют организовать входящую и исходящую проводку, снижая риск перегибов и запутывания проводов. Применяется в системах автоматизации заводов, на транспорте, в энергообъектах и в центрах управления технологическими процессами.

Технические характеристики

• Высота: 2000 мм - соответствует стандартным габаритам шкафов серии XL3;
• Материал: металл - обеспечивает механическую прочность и долговечность;
• Цвет: естественный - не окрашен, сохраняет первоначальную поверхность стали;
• Тип: стойка монтажная - не является корпусом, а служит внутренней направляющей конструкцией;
• Совместима с кабельными секциями - позволяет фиксировать жгуты и кабели вдоль всей высоты шкафа.

Совместимость и монтаж

Стойка монтажная для шкафа XL3 4000 с кабельными секциями совместима со всеми элементами серии XL3 от Legrand. Устанавливается вертикально на дно или боковые стенки шкафа с помощью болтов или заклёпок. Для монтажа требуется доступ к внутренним поверхностям шкафа. Кабельные секции крепятся к стойке с помощью специальных зажимов - они легко регулируются по высоте и фиксируют кабели без повреждения изоляции. Монтаж выполняется до установки модульного оборудования.

Преимущества

• Увеличивает плотность компоновки оборудования за счёт жёсткой вертикальной базы;
• Обеспечивает чёткую маршрутизацию кабелей - минимизирует помехи и упрощает обслуживание;
• Изготовлена из прочного металла - выдерживает нагрузки от тяжёлых аппаратов;
• Не требует дополнительной покраски - материал устойчив к коррозии в нормальных условиях эксплуатации;
• Поддерживает стандартизированную сборку - совместима с другими изделиями серии XL3.

Ограничения применения

• Не предназначена для наружной установки - не имеет защиты от влаги и пыли;
• Работает только в составе полноценного шкафа - не функционирует как самостоятельная конструкция;
• Не подходит для шкафов другой серии или нестандартной высоты - например, 2200 мм или более;
• Не рекомендована для сред с агрессивными химикатами или повышенной влажностью без дополнительной защиты.

Примеры использования

• Шкаф управления насосной станцией - стойка фиксирует частотники и реле, кабельные секции выводят питание к двигателям;
• Автоматизированный конвейер - здесь стойка XL3 4000 с кабельными секциями удерживает PLC, I/O-модули и кабели связи;
• Распределительный щит в цеху - позволяет равномерно распределить нагрузку между модулями и упорядочить подключение питания.

Практические советы

• Перед монтажом проверьте, что глубина шкафа достаточна для свободного открывания дверей - стойка занимает около 8–10 см от переднего края;
• Используйте кабельные секции сразу после установки стойки - так проще планировать трассы проводов;
• Не перегружайте стойку сверх допустимой массы - максимальная нагрузка зависит от способа крепления к шкафу;
• Артикул 020516 - это именно стойка; если нужен готовый шкаф, выбирайте полный комплект серии XL3;
• Для удобства обслуживания оставляйте минимальный зазор 50 мм между оборудованием и задней стенкой шкафа.
