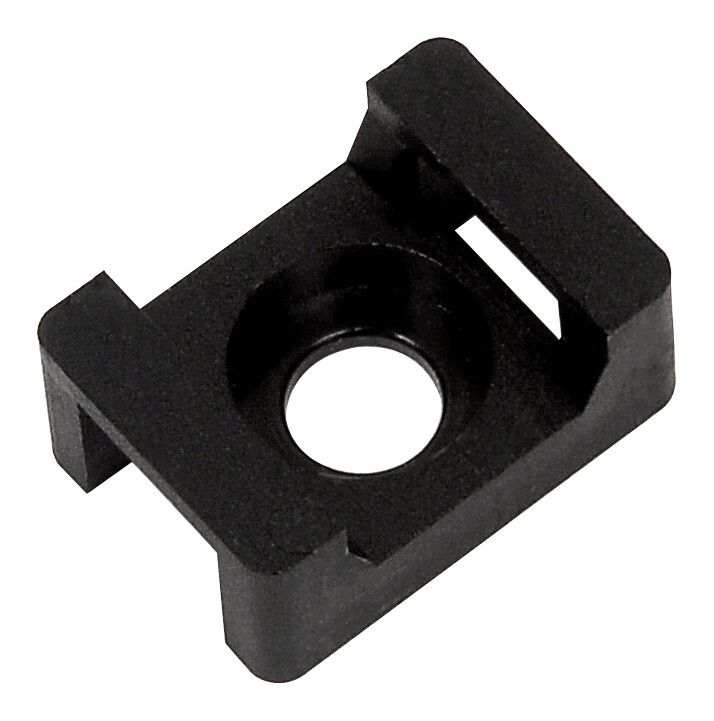

Площадка ПМ 22х16х5мм под винт черная (100шт) | UHP33-22-16-5-100-K02 IEK

Площадка ПМ 22х16х5 мм под винт черная (100 шт) от бренда IEK - это компактная монтажная площадка из прочного полиамида, предназначенная для фиксации кабельных стяжек на поверхности с помощью винта. Артикул uhp33-22-16-5-100-k02 рассчитан на длительную эксплуатацию в жестких условиях и подходит для промышленной автоматизации, распределительных щитов и кабельных трасс.

Назначение и область применения

Площадка ПМ 22х16х5 мм под винт черная (100 шт) используется для надежного крепления кабельных стяжек шириной до 13 мм к металлическим, деревянным или пластиковым поверхностям. Применяется там, где требуется организовать упорядоченную маршрутизацию кабелей: в электрощитах, на станках, конвейерах, панелях управления и других объектах промышленной автоматизации.

Технические характеристики

• Размеры: 22 × 16 × 5 мм
• Диаметр монтажного отверстия: 5,2 мм - совместим с винтами M4–M5
• Материал: полиамид 6.6 (нейлон) - высокая механическая прочность и устойчивость к нагрузкам
• Цвет: черный
• Температурный диапазон: от –40 C до +65 C - работает в холодных и нагреваемых средах
• Срок службы: 10 лет при соблюдении условий эксплуатации
• Количество в упаковке: 100 штук

Совместимость и монтаж

Площадка ПМ 22х16х5 мм под винт черная (100 шт) совместима со стандартными кабельными стяжками шириной до 13 мм. Для установки используйте винты с диаметром шankа до 5,2 мм - оптимально подходят M4 и M5. Отверстие в площадке имеет увеличенный допуск, что позволяет легко выровнять её при монтаже даже на слегка неровных поверхностях. Крепление выполняется через предварительно просверленное отверстие; рекомендуется использовать шайбу для равномерного распределения нагрузки.

Безопасность и стандарты

Площадка изготовлена из самозагасающего полиамида, соответствует требованиям безопасности к материалам, применяемым в электрооборудовании. Материал не поддерживает горение и не выделяет токсичных веществ при перегреве. Соответствие нормам IEC/EN 60947-5-1 обеспечивается за счет сертифицированного состава материала.

Преимущества

• Высокая ударная прочность - выдерживает вибрацию и механические воздействия
• Устойчивость к химическим средам - не разрушается под действием масел, растворителей и агрессивных паров
• Стабильность при температурных колебаниях - сохраняет форму и функциональность в экстремальных условиях
• Не проводит ток - безопасен для использования рядом с токоведущими элементами
• Удобство комплектации - 100 штук в одной упаковке снижают затраты на закупку и хранение

Ограничения применения

• Не применяется в зонах с постоянным контактом с открытым пламенем или сверхвысокими температурами (>65 C)
• Не рекомендовано использование в морской среде с повышенной соленостью - возможна медленная деградация материала
• Подходит только для кабельных стяжек шириной ≤13 мм; более широкие стяжки не будут плотно фиксироваться
• Не является герметичным креплением - не защищает от попадания воды внутрь корпуса

Примеры использования

• Фиксация кабельных стяжек внутри распределительных щитов IEK
• Закрепление пучков проводов на рамах станков и автоматических линиях
• Монтаж сигнальных кабелей на пультах управления
• Укладка кабелей в системах освещения и HVAC на промышленных объектах

Практические советы

• Перед монтажом проверьте глубину отверстия в базовой поверхности - она должна позволить полностью завести винт, чтобы головка не выступала
• Для частого обслуживания выбирайте винты с потайной головкой - они не мешают при закрывании крышек щитов
• При использовании в условиях вибрации дополнительно используйте пружинные шайбы
• Не перетягивайте винт - переусилие может деформировать полиамидное основание
• Храните упаковку в сухом месте - хотя материал гигроскопичен, длительное воздействие влаги может повлиять на точность размеров
