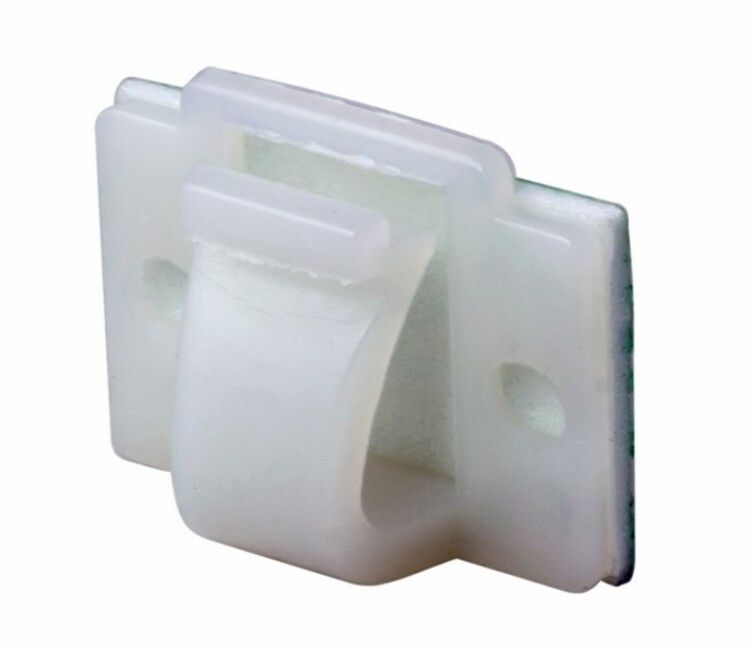

Площадка самоклеящаяся c клипсой под шлейф (ПКШ) 20х14 мм, упаковка 100 шт. | 07-2320 REXANT MEET

Площадка самоклеящаяся с клипсой под шлейф 20х14 мм от Rexant (артикул 07-2320) предназначена для компактного и надёжного крепления кабельных пучков, шлейфов и тонких проводов на внутренних поверхностях оборудования, шкафов и корпусов. Упаковка содержит 100 единиц - оптимально для массового монтажа.

Назначение и область применения

Площадка самоклеящаяся с клипсой под шлейф 20х14 мм используется для фиксации гибких кабелей, плоских шлейфов и тонких жгутов проводов там, где невозможно использовать болты или защёлки. Подходит для сборки компьютеров, серверов, промышленных контроллеров, бытовой техники, автоматических систем и распределительных щитов. Клипса позволяет легко вставлять и извлекать шлейфы без инструментов, а самоклеющийся основание исключает необходимость сверления.

Технические характеристики

• Размеры площадки: 20 × 14 мм
• Материал: полиамид (PA) - прочный, термостойкий пластик
• Цвет: белый
• Температурный диапазон эксплуатации: от –40 C до +85 C
• Максимальный диаметр кабельного пучка: 5 мм
• Максимальная ширина кабельной стяжки: 7,6 мм
• Максимальный диаметр стяжки: 5 мм
• Диаметр монтажного отверстия: 0 мм - крепление только через клей
• Тип крепления: самоклеящийся
• Количество в упаковке: 100 шт.

Совместимость и монтаж

Площадка самоклеящаяся с клипсой под шлейф 20х14 мм совместима со всеми типами тонких шлейфов и кабелей диаметром до 5 мм. Для установки достаточно очистить и обезжирить поверхность (металл, пластик, дерево), снять защитную плёнку с клея и плотно прижать площадку на 5–10 секунд. Клипса открывается руками - шлейф вставляется сверху, фиксируется за счёт упругих зацепов. Нет необходимости в инструментах. После монтажа нагрузка на крепление должна быть минимальной - только вес самого шлейфа, без механического напряжения.

Преимущества

• Не требует сверления или крепёжа - идеально для тонких стенок корпусов
• Устойчив к широкому температурному диапазону - работает в холодных и нагреваемых зонах
• Изготовлена из полиамида - материал не хрупкий, долговечный, не выгорает
• Легко заменяема - при повреждении можно снять и заменить новую
• Удобная упаковка - 100 штук в одной картонной коробке, экономично для серийного производства

Ограничения применения

• Не подходит для крепления тяжёлых кабелей, жестких проводов или элементов с массой более нескольких десятков граммов
• Клей не предназначен для монтажа на неровные, пористые или маслянистые поверхности - перед установкой требуется подготовка
• Запрещено применять в условиях постоянного контакта с водой или агрессивными жидкостями - хотя материал устойчив, клей не герметизирует
• Не рекомендуется для внешней установки под прямыми солнечными лучами длительное время - возможна потеря адгезии

Примеры использования

• Фиксация шлейфов матрицы экрана в ноутбуках
• Удержание кабелей между платами в серверных стойках
• Организация проводов в домашнем медиаоборудовании
• Крепление сигнальных проводов в панелях управления станков
• Сборка кабельных жгутов в автомобильной электронике (внутри бортовой сети)

Практические советы

• Перед монтажом протрите поверхство спиртом или обезжиривающим составом - это повысит срок службы клеевого соединения
• Не используйте площадку на мягких пластиках (например, ПВХ) - они могут деформироваться под давлением
• Если необходимо закрепить несколько шлейфов рядом - располагайте площадки с шагом не менее 10 мм, чтобы избежать перегрузки клеевого слоя
• При работе в условиях вибраций проверьте надёжность крепления после первых 24 часов работы
• Артикул 07-2320 от Rexant - один из самых распространённых решений для мелкосерийного производства; запасайте по 2–3 упаковки на проект, так как расход часто выше ожидаемого
