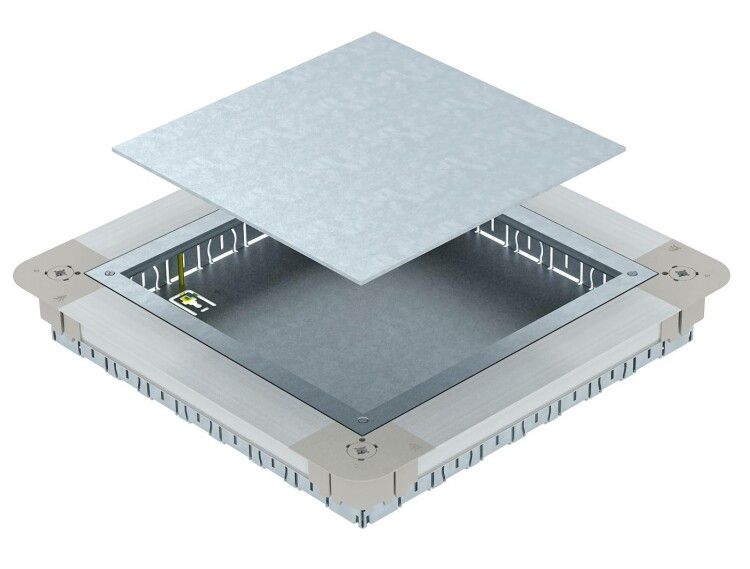

Монтажное основание для Системы 55 367x367x55 мм (сталь) (UGD55 250-3 9R) | 7410060 OBO Bettermann

Монтажное основание для системы 55 367x367x55 мм (сталь) от OBO BETTERMANN - это прочная стальная платформа с оцинкованным покрытием, предназначенная для надежной фиксации квадратного лючка GES9/55 в бетонной стяжке толщиной от 55 мм. Артикул UGD55 250-3 9R обеспечивает совместимость с системой 55 и позволяет выполнять точную регулировку уровня установки.

Назначение и область применения

Монтажное основание для системы 55 367x367x55 мм (сталь) используется для создания технологического проема в бетонной стяжке под установку квадратного лючка GES9/55. Подходит для помещений с повышенными требованиями к герметичности и долговечности: промышленные цеха, лаборатории, объекты ЖКХ, энергетика, транспортная инфраструктура. Устанавливается до заливки бетона - служит опорой для последующего монтажа электрооборудования внутри лючка.

Технические характеристики

• Форма: прямоугольная площадка 367×367 мм, высота 55 мм
• Материал: сталь с оцинкованным покрытием - устойчивость к коррозии в условиях повышенной влажности
• Номинальный размер отверстия: 250 мм - соответствует стандартному размеру квадратного лючка GES9/55
• Нижняя пластина: есть - обеспечивает равномерное распределение нагрузки на бетон
• Тип монтажных отверстий: квадратные - позволяют закрепить основание арматурой или анкерами
• Дополнительная маркировка: UGD55 250-3 9R - уникальный идентификатор для заказа и документации

Совместимость и монтаж

Монтажное основание для системы 55 367x367x55 мм (сталь) совместимо исключительно с лючком GES9/55. Для правильной установки:

• Установите основание в опалубку перед заливкой бетона
• Закрепите его арматурой через квадратные отверстия
• Высота стяжки должна быть не менее 55 мм - иначе невозможно добиться заподлицо положения верхней плоскости
• После затвердевания бетона верхнюю грань основания выравнивают штукатуркой или самовыравнивающей смесью до уровня поверхности

Не используйте с другими типами лючков - размеры и крепления несовместимы.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для внутренних электромонтажных работ. Оцинкованное покрытие снижает риск коррозии, что продлевает срок службы в средах с возможным воздействием влаги. Материал - сталь, не поддерживающая горение. Прямых сертификатов по EN или ГОСТ в данных нет - применяется в рамках внутренних норм OBO BETTERMANN.

Преимущества

• Жесткая конструкция из стали предотвращает деформацию при заливке бетона
• Оцинкованное покрытие защищает от ржавчины даже при длительном контакте с влажным бетоном
• Нижняя пластина увеличивает площадь опоры - снижает давление на бетон и минимизирует трещины
• Квадратные отверстия обеспечивают надежное крепление без проскальзывания
• Регулируемый уровень установки позволяет точно вывести верхнюю плоскость вровень с финишной поверхностью

Ограничения применения

• Не предназначено для наружной установки - не имеет IP-защиты и не рассчитано на прямое воздействие осадков
• Подходит только для стяжек толщиной ≥55 мм; при меньшей толщине невозможно выполнить выравнивание
• Не совместимо с круглыми или прямоугольными лючками других форматов
• Не рекомендовано для применений с механическими нагрузками выше стандартных (например, под колесами транспорта)

Примеры использования

• Установка в промышленных цехах для доступа к кабельным каналам под полом
• Монтаж в лабораториях - для вывода проводов к оборудованию, расположенному на полу
• Обустройство этажей в жилых комплексах - для скрытого подключения розеток или сетевых модулей
• Электроустановки в метро, вокзалах и парковках - где требуется надежный и долговечный доступ к коммуникациям

Практические советы

• Перед заливкой проверьте, чтобы верхний край основания был на уровне будущей стяжки - это экономит время на выравнивании
• Используйте временные заглушки, чтобы предотвратить попадание раствора внутрь во время бетонирования
• При использовании арматуры выбирайте диаметр не более 8 мм - чтобы не повредить стенки отверстий
• Артикул UGD55 250-3 9R всегда указывайте при заказе - он отличает эту модель от аналогов с другим размером или материалом
• Проверяйте соответствие глубины стяжки и высоты основания до начала работ - ошибка в 5–10 мм сделает невозможным заподлицо выравнивание
