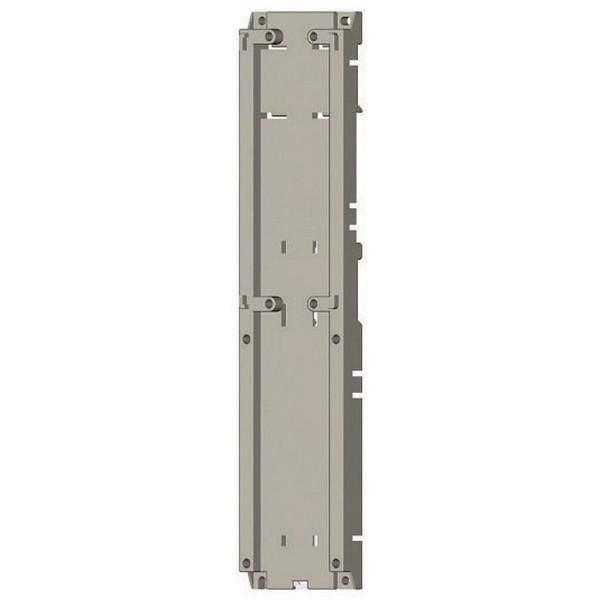

Монтажная плата MU-70 | 83661941021 Lsis

Монтажная плата MU-70 от LS Electric - компактный элемент для фиксации и распределения проводов в автоматизированных системах управления. Артикул 83661941021 предназначен для установки в щитах и корпусах, где важна надёжная коммутация и экономия места.

Назначение и область применения

Монтажная плата MU-70 используется для удобного крепления устройств автоматизации - реле, таймеров, модулей ввода/вывода, предохранителей и других компонентов малой мощности. Подходит для сборки распределительных щитов в промышленной автоматике, на конвейерах, в системах контроля технологических процессов.

Технические характеристики

• Форм-фактор: планшетная монтажная плата с жесткой конструкцией
• Размеры: соответствует стандартным габаритам для DIN-рейки (не указаны точные значения - уточните по чертежам производителя)
• Материал: термостойкий пластик, устойчивый к механическим нагрузкам
• Количество крепёжных отверстий: оптимизировано для фиксации типовых модулей
• Интервал между креплениями: рассчитан под стандартные шаги компонентов (например, 22,5 мм, 45 мм - зависит от модели подключаемых устройств)

Совместимость и монтаж

Монтажная плата MU-70 совместима с большинством устройств, имеющими стандартизированную посадочную базу для крепления на плоской поверхности. Устанавливается на DIN-рейку через специальные кронштейны или напрямую в корпусе. Для монтажа используйте шлицевые или крестовые винты подходящего размера - рекомендованная длина - до 10 мм. Обязательно проверьте соответствие посадочных отверстий на плате и корпусе подключаемого устройства перед фиксацией.

Безопасность и стандарты

Произведена в соответствии с требованиями безопасности LS Electric для внутреннего оборудования. Сертифицирована для работы в условиях промышленной среды, но не предназначена для открытого размещения вне защищённых корпусов. Отсутствуют данные о классе защиты IP - не использовать во влажных или запылённых зонах без дополнительной изоляции.

Преимущества

• Уменьшает количество проводов между компонентами за счёт централизованного соединения
• Обеспечивает равномерное распределение нагрузки на крепёж
• Упрощает замену и обслуживание модулей - все устройства находятся в одной плоскости
• Экономит место внутри щита за счёт компактной формы

Ограничения применения

• Не поддерживает высокие токи - не используется для прямого подключения силовых цепей выше 10 А
• Не имеет встроенной защиты от перегрузок или КЗ
• Не предназначена для внешней установки - требует герметичного корпуса
• Не совместима с модулями, требующими крепление на DIN-рейке без адаптера

Примеры использования

• Щит управления насосной станцией - крепление реле времени и температурных датчиков
• Автоматический конвейер - расположение входных модулей PLC рядом с кнопками и световыми индикаторами
• Линии упаковки - фиксация предохранителей и сигнальных реле в ограниченном пространстве

Практические советы

• Перед установкой сверьте размеры отверстий на MU-70 с паспортными данными ваших модулей - особенно важно для импортных компонентов
• Используйте изолирующие прокладки при монтаже на металлические поверхности, чтобы исключить замыкание
• При групповой установке нескольких плат MU-70 соблюдайте минимальный зазор 10–15 мм между ними для обеспечения теплоотвода
• Артикул 83661941021 - единственный номер для заказа этой модели; другие варианты от LSIS могут отличаться по габаритам
